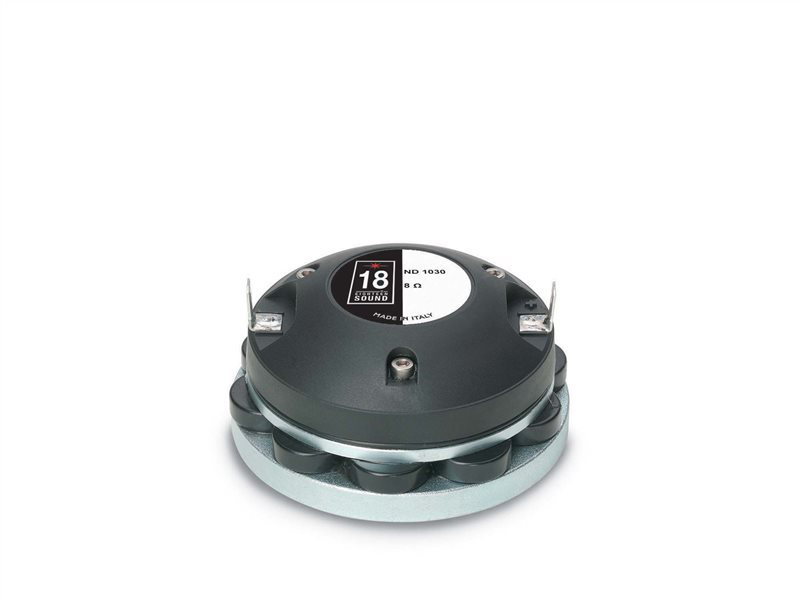

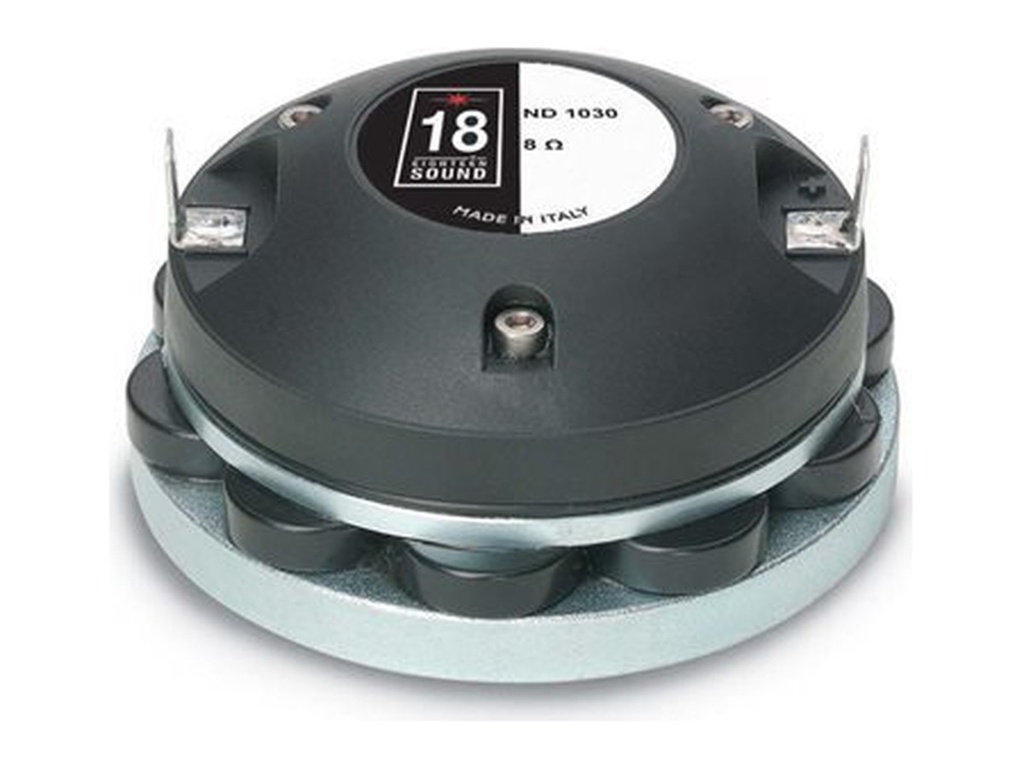

18SOUND ND1030
18SOUND (Eighteen Sound) ND1030 — 1" / 1 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · Titan-Dome
1,35"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0047
Dokumente
18SOUND ND1030 — Kompressionstreiber
30 W AES · 107 dB Empfindlichkeit · Frequenzbereich 1800 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.35 "
- Belastbarkeit: 30 W AES
- Empfindlichkeit: 107 dB

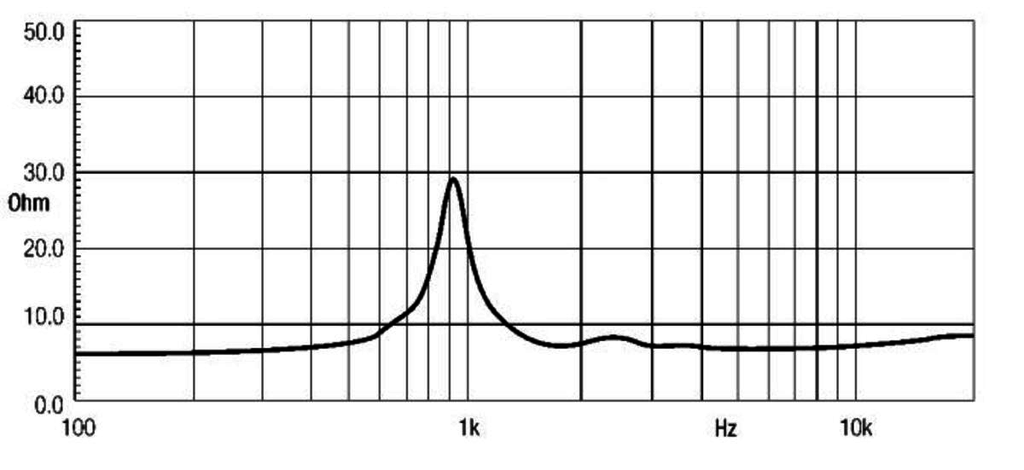

- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 0.7 kg

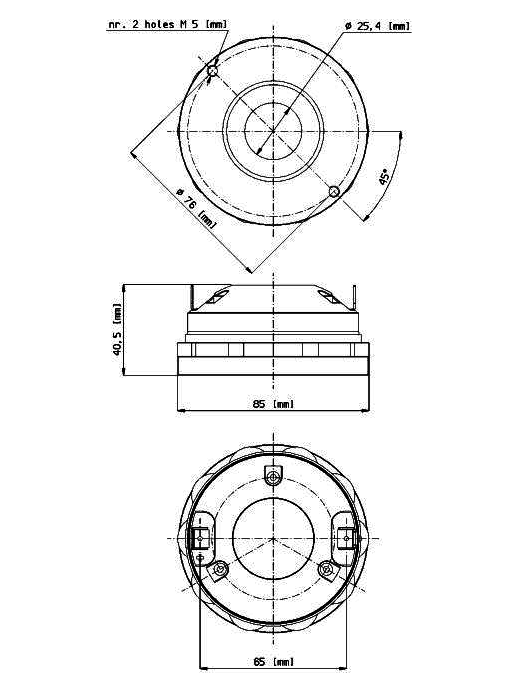

- Einbautiefe: 40 mm

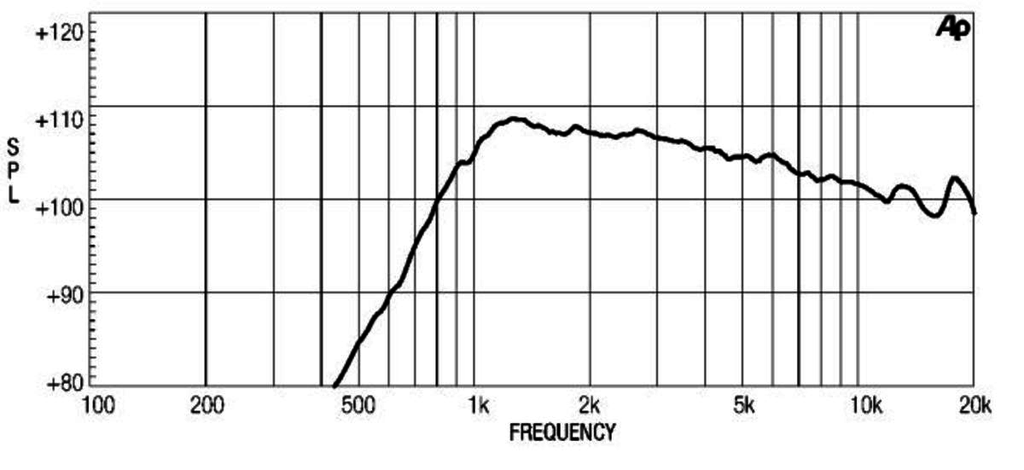

- Frequenzbereich: 1800 – 20000 Hz
- Membranmaterial: Titanium
- Schallaustritt: 25 mm (1.0 in)
- Empf. Trennung: 1.8 kHz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-KD-18S-0047
18Sound ND1030: leichter 1"-Neodym-Treiber mit 107 dB für kompakte Zwei-Wege-Boxen
Der 18Sound ND1030 ist der kompakte Einstieg in die ND-Reihe der 1"-Kompressionstreiber von Eighteen Sound. Neodym-Magnet, Titan-Dome und eine 1,35"-Schwingspule an 8 Ω ergeben einen Hochtontreiber, der wenig wiegt, wenig Einbautiefe braucht und trotzdem 107 dB Empfindlichkeit am Horn liefert. Mit 0,7 kg und 40 mm Einbautiefe verschwindet er praktisch hinter dem Horn.
Ausgelegt ist er für Zwei-Wege-Boxen, in denen ein größerer Treiber schlicht überdimensioniert wäre: kleine Fullrange-Kisten, Nahfeldmonitore, Säulen und Installationslautsprecher. Innerhalb der 1"-Klasse ist die bewusst kleine Schwingspule das prägende Merkmal. Sie senkt die bewegte Masse und lässt den Frequenzgang sauber bis 20.000 Hz durchlaufen, begrenzt aber die thermische Reserve auf 30 W AES. Das ist kein Nachteil, solange du den Treiber dort einsetzt, wofür er gedacht ist.
Einsatz und Gehäuse
Der Schallaustritt misst 25 mm, also den klassischen 1"-Anschluss. Damit passt der ND1030 auf die 1"-Hörner und Waveguides, die 42.audio von 18Sound in der Kategorie Hörner & Waveguides führt – je nach Anwendung als Konstant-Direktivitäts-Horn für die Beschallung oder als flacher Waveguide für Monitor- und Heimprojekte.
Die empfohlene Trennung liegt bei 1,8 kHz, und diese Marke ist als Untergrenze zu verstehen. Bei 30 W AES ist es sinnvoll, den Übergang zum Mitteltöner mit einem steilen Filter und eher oberhalb dieser Frequenz zu legen. Das schont die Schwingspule bei hohen Pegeln und hält die Verzerrungen im unteren Übertragungsbereich klein. In aktiven Konzepten mit DSP setzt du Trennung und Limiter exakt; passiv solltest du einen Hochpass mit ausreichend Flankensteilheit und einen Schutzkondensator einplanen.
Worauf du achten solltest
- 8 Ω: läuft an jedem PA- oder Hifi-Verstärker, Pegelanpassung zum Tieftöner per L-Pad oder DSP.
- 40 mm Einbautiefe und 0,7 kg: auch in flachen Gehäusen und Säulen problemlos unterzubringen.
- 1,35"-Schwingspule: geringe bewegte Masse, aber nur 30 W AES – Hochpass steil und nicht zu tief ansetzen.
- Neodym-Magnet: hohe Feldstärke bei geringer Masse, kein schwerer Ferritring hinter dem Horn.
- Titan-Dome: steife Membran, Übertragung bis 20.000 Hz.
Häufige Fragen
Reicht der ND1030 für eine kleine PA-Box mit 12"-Tieftöner?
Ja, wenn die Trennung bei 1,8 kHz oder darüber liegt und der Tieftöner bis dorthin sauber spielt. Für höhere Dauerpegel oder tiefere Übergänge ist ein Treiber mit größerer Schwingspule die bessere Wahl.
Wie viel Verstärkerleistung braucht der Treiber?
Wegen 107 dB Empfindlichkeit reicht ein kleiner Kanal an 8 Ω völlig aus. Wichtiger als Leistung ist ein sauberer Hochpass, damit keine tieffrequenten Anteile die 1,35"-Schwingspule erreichen.
Welches Horn passt zum ND1030?
Jedes 1"-Horn mit 25-mm-Anschluss. Für Beschallung mit definierter Abstrahlung ein CD-Horn von 18Sound, für Monitore oder Hifi ein Waveguide. Datenblatt-PDF und die Werte in der Chassis-Datenbank findest du bei 42.audio auf der Produktseite.
Bei 42.audio bekommst du den 18SOUND ND1030 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | ND |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 30 |
| Empfindlichkeit (dB) | 107 |
| Frequenz von (Hz) | 1800 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.35 |
| Einbautiefe (mm) | 40 |
| Gewicht (kg) | 0.7 |
