18SOUND ND1050

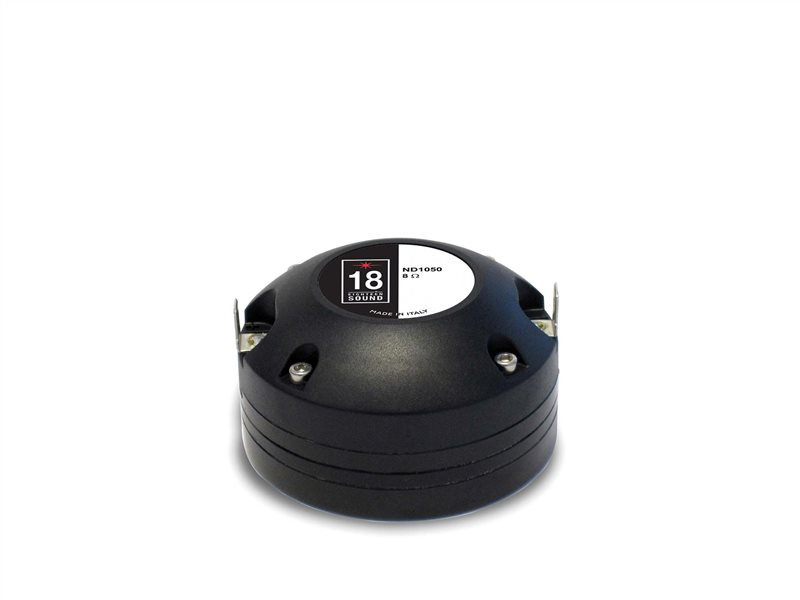

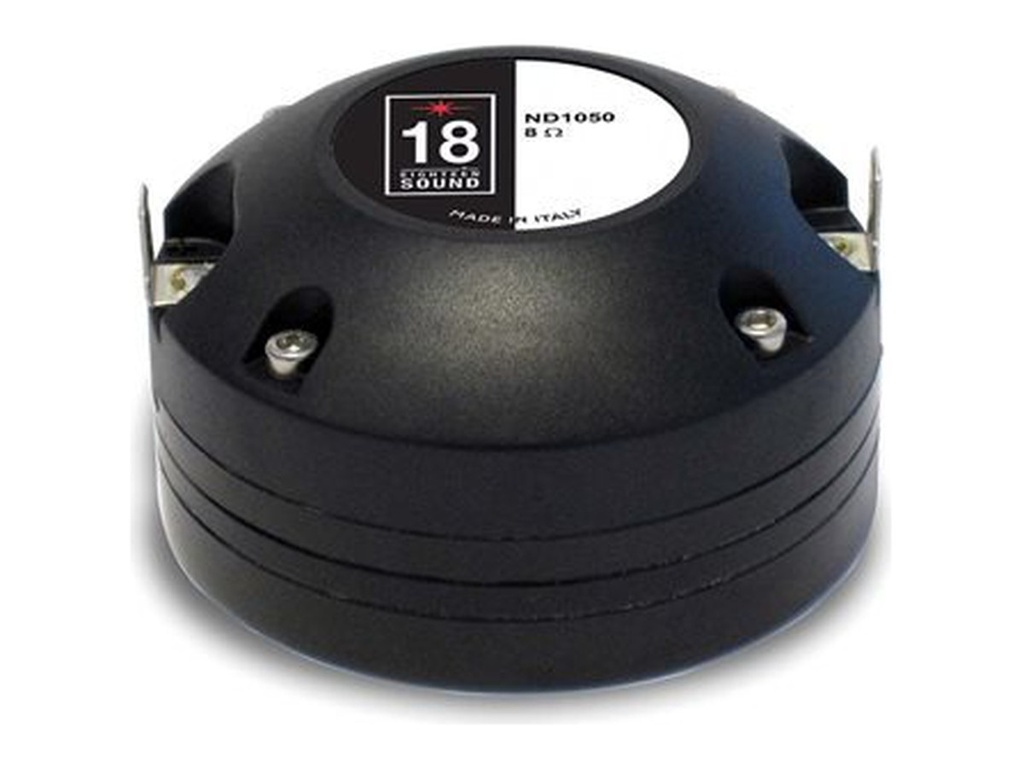

18SOUND (Eighteen Sound) ND1050 — 1" / 1 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · Titan-Dome
1,75"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0045
Dokumente
18SOUND ND1050 — Kompressionstreiber
50 W AES · 110 dB Empfindlichkeit · Frequenzbereich 1600 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 50 W AES
- Empfindlichkeit: 110 dB

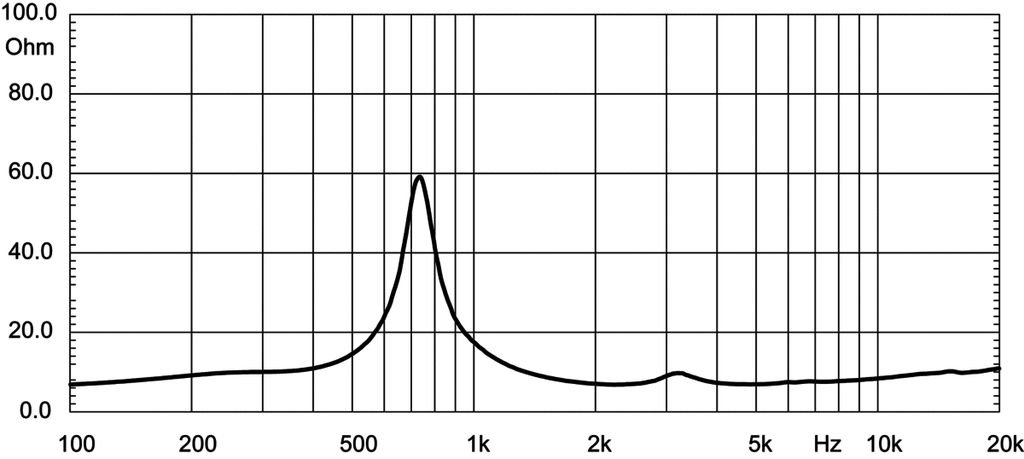

- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 0.55 kg

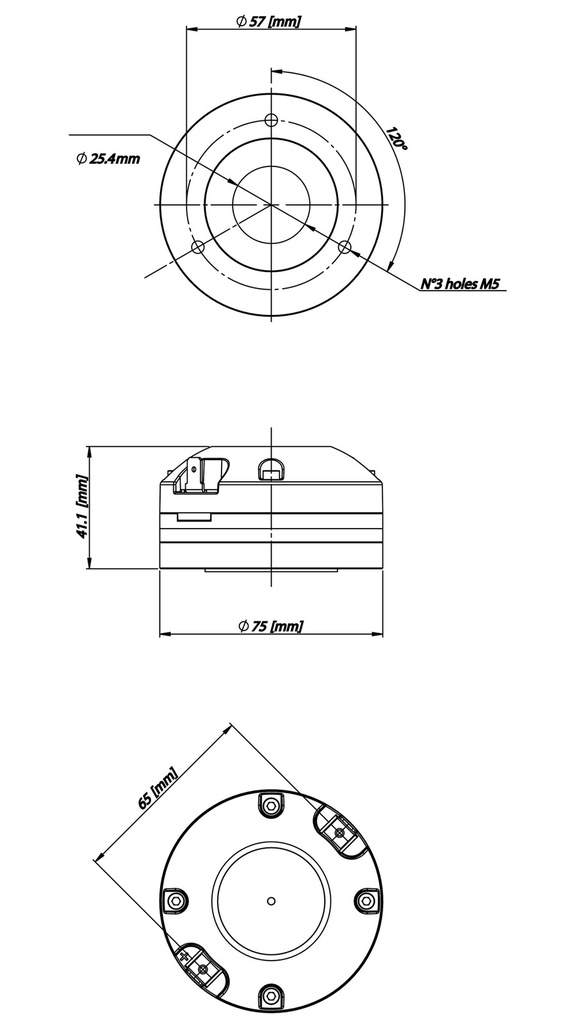

- Einbautiefe: 41 mm

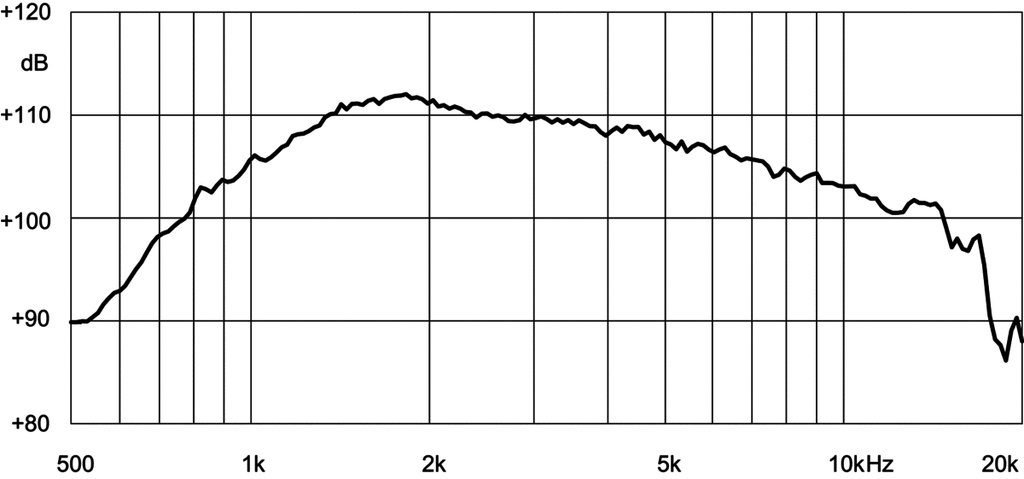

- Frequenzbereich: 1600 – 20000 Hz
- Membranmaterial: Titanium - Pen
- Schallaustritt: 25 mm (1.0 in)
- Empf. Trennung: 1.6 kHz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-KD-18S-0045
18Sound ND1050: 1"-Kompressionstreiber mit 110 dB und nur 0,55 kg
110 dB Empfindlichkeit aus einem Treiber, der 0,55 kg wiegt – das ist der Kern des 18Sound ND1050. Der 1"-Kompressionstreiber aus der ND-Reihe von Eighteen Sound setzt auf einen Neodym-Antrieb, eine 1,75"-Schwingspule und einen Titan-Dome. Die Impedanz beträgt 8 Ω, die Belastbarkeit 50 W AES, der Übertragungsbereich reicht von 1,6 kHz bis 20.000 Hz.
Entwickelt wurde er für Lautsprecher, bei denen Gewicht zählt und der Hochton trotzdem Reserven braucht: Line-Array-Module, leichte Tops für den mobilen Einsatz, aber ebenso aktive Monitore und Installationsboxen. Der Schritt von kleineren Spulen zur 1,75"-Schwingspule ist innerhalb der 1"-Klasse entscheidend. Mehr Wicklungsfläche heißt bessere Wärmeabfuhr und damit höhere Dauerbelastbarkeit, und die größere Membran hinter dem Phase-Plug bringt den Wirkungsgrad nach oben. Dass das Ganze mit 41 mm Einbautiefe auskommt, macht den Treiber für flache Gehäuse interessant.
Einsatz und Gehäuse
Am Hornanschluss stehen 25 mm Schallaustritt, also der Standard für 1"-Hörner. Passende Hörner und Waveguides von 18Sound findest du bei 42.audio in der Kategorie Hörner & Waveguides; für Arrays sind das typischerweise Hörner mit enger vertikaler Abstrahlung, für Einzeltops eher symmetrischere Muster.
Die Trennfrequenz sollte nicht unter der Empfehlung von 1,6 kHz liegen. Mit 50 W AES hat der ND1050 zwar Reserven, aber ein Titan-Dome mit 1,75"-Spule dankt es dir, wenn der Hochpass bei hohen Pegeln steil arbeitet und die Trennung eher etwas höher liegt. In aktiven Systemen lässt sich zudem ein Peak-Limiter auf den Hochtonzweig legen; im passiven Betrieb ist ein Vorwiderstand oder L-Pad zur Pegelanpassung an den Tieftöner fast immer nötig, denn 110 dB erreicht kaum ein Konus-Chassis.
Worauf du achten solltest
- 0,55 kg: minimale Masse für Arrays, Fluglasten und mobile Tops.
- 8 Ω und 110 dB: kleine Endstufenkanäle reichen, Pegelanpassung zum Tieftöner einplanen.
- 41 mm Einbautiefe: passt in flache Gehäuse und dicht gepackte Array-Module.
- 50 W AES an 1,75"-Schwingspule: Trennung ab 1,6 kHz, steiler Hochpass empfohlen.
Häufige Fragen
Kann ich zwei ND1050 parallel an einem Kanal betreiben?
Ja, zwei Treiber an 8 Ω ergeben 4 Ω, was die meisten Endstufen problemlos treiben. Achte auf gleiche Hornlänge und Ausrichtung, damit sich die Treiber im Übergangsbereich nicht gegenseitig auslöschen.
Wofür ist der ND1050 besser geeignet als schwerere 1"-Treiber?
Für alles, was geflogen, getragen oder in engen Modulen verbaut wird. Bei 0,55 kg und 41 mm Tiefe lässt sich der Treiber auch in Line-Arrays mit mehreren Elementen pro Modul unterbringen, ohne dass Gewicht und Schwerpunkt aus dem Ruder laufen.
Welche Trennung und welche Flankensteilheit?
Nicht unter 1,6 kHz; bei hohen Pegeln lieber darüber. Ein Filter mit 24 dB/Oktave hält tieffrequente Energie zuverlässig von der Membran fern. Das Datenblatt-PDF und die Chassis-Datenbank bei 42.audio liefern die Kurven zur Feinabstimmung.
Bei 42.audio bekommst du den 18SOUND ND1050 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | ND |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 50 |
| Empfindlichkeit (dB) | 110 |
| Frequenz von (Hz) | 1600 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 41 |
| Gewicht (kg) | 0.55 |
