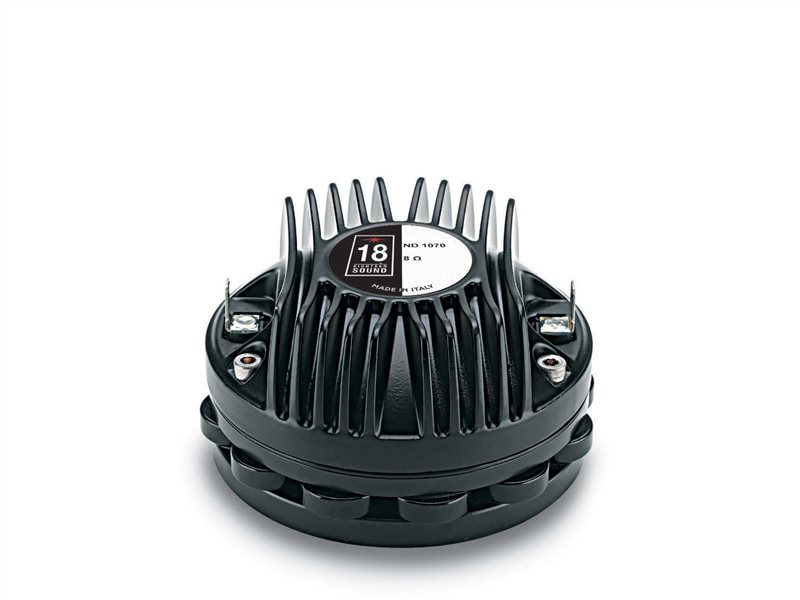

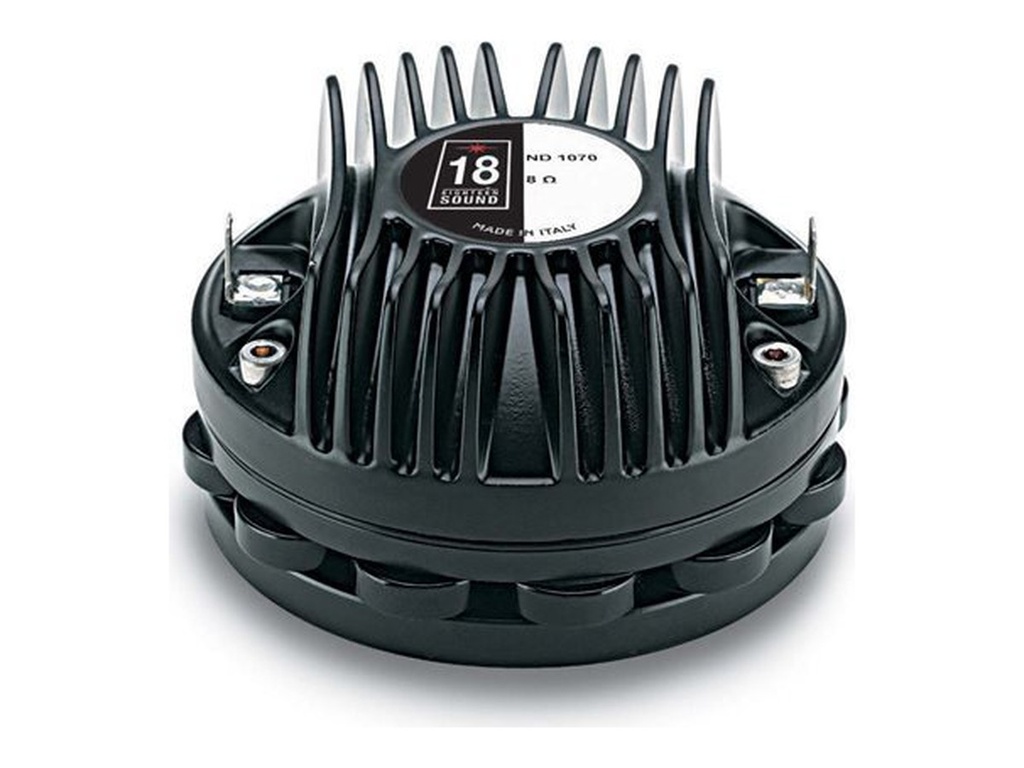

18SOUND ND1070
18SOUND (Eighteen Sound) ND1070 — 1" / 1 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · Titan-Dome
1,75"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0044
Dokumente
18SOUND ND1070 — Kompressionstreiber
50 W AES · 109 dB Empfindlichkeit · Frequenzbereich 1600 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 50 W AES
- Empfindlichkeit: 109 dB

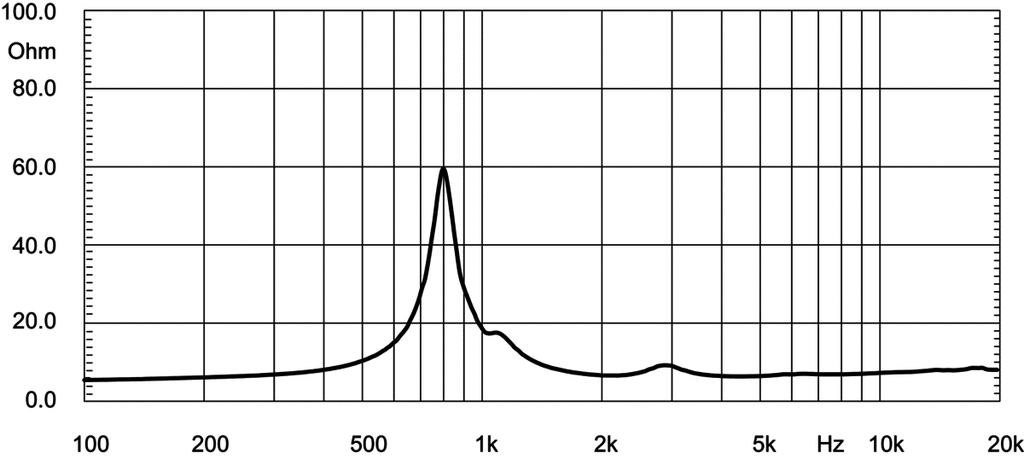

- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.1 kg

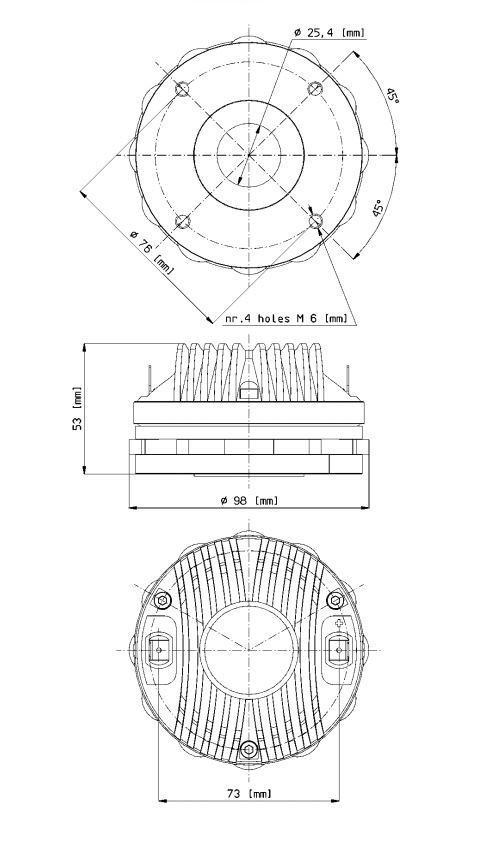

- Einbautiefe: 53 mm

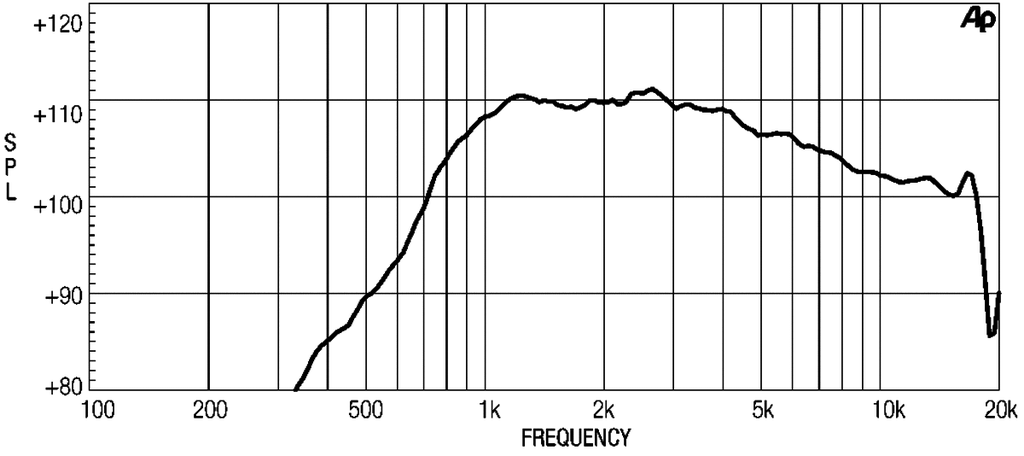

- Frequenzbereich: 1600 – 20000 Hz
- Membranmaterial: Titanium - Pen
- Schallaustritt: 25 mm (1.0 in)
- Empf. Trennung: 1.6 kHz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-KD-18S-0044
18Sound ND1070: 1"-Treiber mit 1,75"-Spule, 109 dB und Varianten in 8, 16 und 24 Ω
Wer Kompressionstreiber in Gruppen betreibt, stößt schnell auf das Impedanzproblem: Mehrere 8-Ω-Treiber parallel drücken die Last unter das, was eine Endstufe mag. Genau hier setzt der 18Sound ND1070 an. Der 1"-Kompressionstreiber aus der ND-Reihe ist in 8, 16 und 24 Ω erhältlich; bei 42.audio steht die 8-Ω-Ausführung. Neodym-Magnet, 1,75"-Schwingspule und Titan-Dome liefern 109 dB Empfindlichkeit und 50 W AES Belastbarkeit.
Eighteen Sound hat den ND1070 als vielseitigen Arbeitstreiber für Zwei-Wege-Systeme, Säulen und Array-Elemente positioniert. Mit 1,1 kg und 53 mm Einbautiefe ist er kräftiger gebaut als die leichten Einstiegsmodelle der Reihe, was auf eine größere Magnetstruktur und mehr thermische Masse hindeutet – beides hilft bei Dauerlast. Der Übertragungsbereich beginnt bei 1,6 kHz und reicht bis 20.000 Hz.
Einsatz und Gehäuse
Der 25-mm-Schallaustritt passt auf alle 1"-Hörner von 18Sound aus der Kategorie Hörner & Waveguides bei 42.audio. Für Säulen und Zeilen lohnt sich die 24-Ω-Variante: Drei Treiber parallel ergeben wieder 8 Ω, zwei 16-Ω-Treiber ebenfalls – so lassen sich Gruppen ohne Anpassungsübertrager an einem normalen Endstufenkanal fahren.
Die empfohlene Trennung von 1,6 kHz markiert die untere Grenze. Für hohe Dauerpegel in PA-Tops setzt du den Hochpass besser etwas höher und mit steiler Flanke an; in Monitoren oder Hifi-Hybriden, die selten am Limit laufen, darf die Trennung näher an die Empfehlung rücken. Die 1,75"-Spule verkraftet 50 W AES, was mit einem Limiter im aktiven Zweig auch im Dauereinsatz sicher ausgereizt werden kann.
Worauf du achten solltest
- 8 Ω im Shop; 16- und 24-Ω-Varianten existieren für Parallelschaltungen in Zeilen und Arrays.
- 53 mm Einbautiefe, 1,1 kg: Platz hinter dem Horn einplanen, Gewicht am Hornhals abstützen.
- 109 dB und 50 W AES: deutlich lauter als jeder Tieftöner – Pegelanpassung ist Pflicht.
- Titan-Dome mit 1,75"-Spule: hohe Steifigkeit, Übertragung bis 20.000 Hz.
Häufige Fragen
Welche Impedanz soll ich für eine Säule mit drei Treibern wählen?
Drei 24-Ω-Treiber parallel ergeben 8 Ω, also eine unkritische Last. Mit 8-Ω-Treibern läge die Last bei knapp unter 3 Ω, was viele Endstufen nicht mehr sauber treiben. Nach den Impedanzvarianten kannst du bei 42.audio fragen.
Ist der ND1070 auch für Hifi-Hornlautsprecher geeignet?
Ja. An einem Waveguide mit breiter Abstrahlung und einer Trennung um die Empfehlung herum spielt der Titan-Dome sauber bis 20.000 Hz. Die hohe Empfindlichkeit erfordert allerdings eine kräftige Absenkung gegenüber dem Tieftöner.
Wie unterscheidet sich der Treiber von den leichteren 1"-Modellen der ND-Reihe?
Mehr Masse und Einbautiefe (1,1 kg, 53 mm) bei gleicher Spulengröße. Der Aufbau hat mehr thermische Reserve für Dauerbetrieb. Datenblatt-PDF und Chassis-Datenbank bei 42.audio zeigen die Details.
Bei 42.audio bekommst du den 18SOUND ND1070 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | ND |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 50 |
| Empfindlichkeit (dB) | 109 |
| Frequenz von (Hz) | 1600 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 53 |
| Gewicht (kg) | 1.1 |
