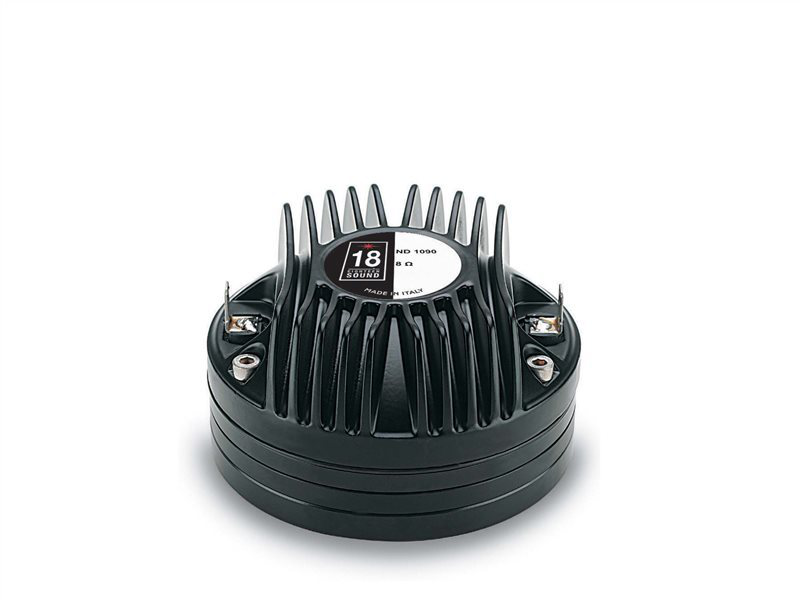

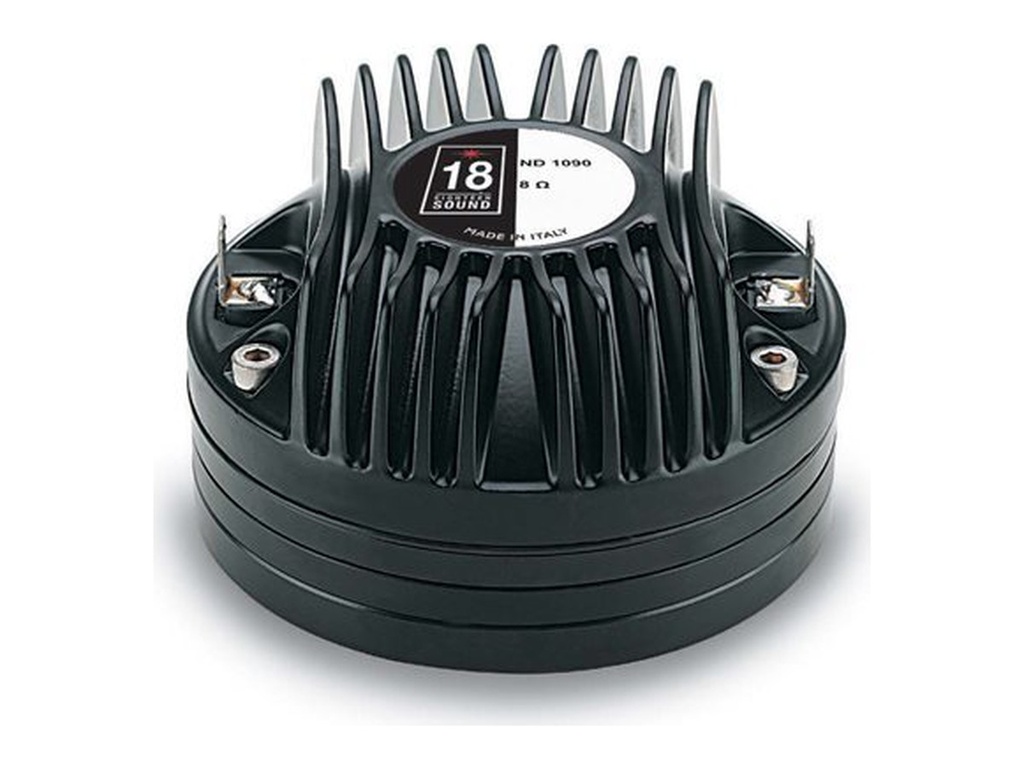

18SOUND ND1090
18SOUND (Eighteen Sound) ND1090 — 1" / 1 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · Titan-Dome
1,75"-Schwingspule · 16 Ω
Art.-Nr.: 42A-CHS-KD-18S-0042
Dokumente
18SOUND ND1090 — Kompressionstreiber
50 W AES · 110 dB Empfindlichkeit · Frequenzbereich 1600 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 50 W AES
- Empfindlichkeit: 110 dB
- Impedanz: 16 Ω
- Gewicht: 1.1 kg

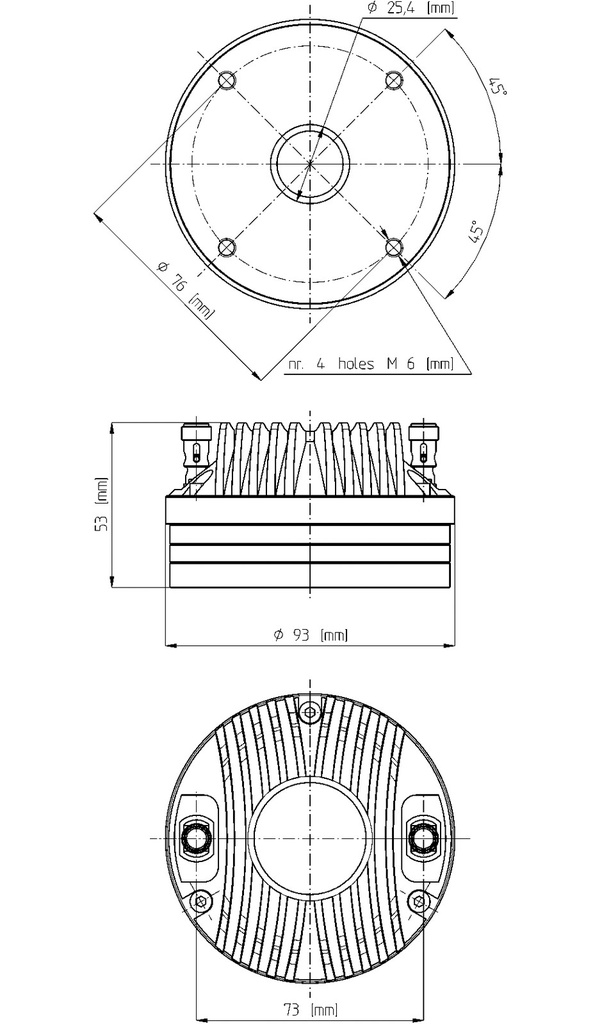

- Einbautiefe: 53 mm

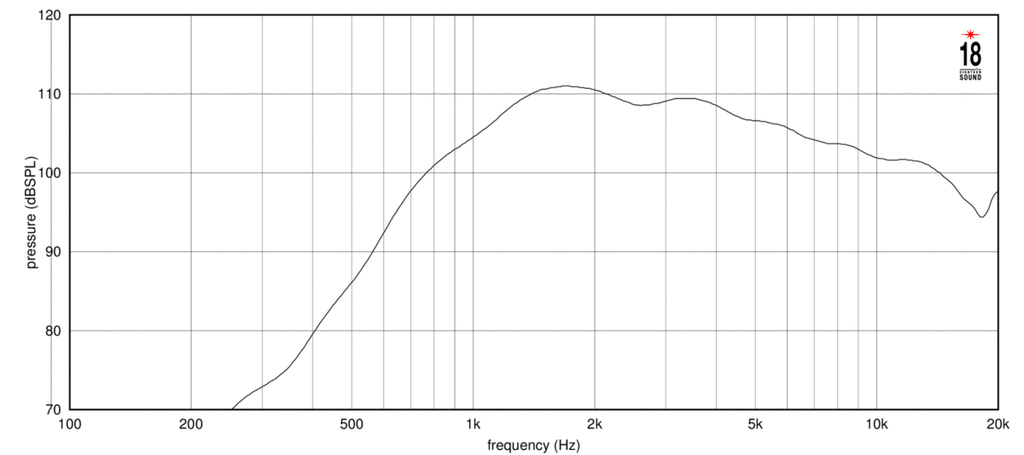

- Frequenzbereich: 1600 – 20000 Hz
- Membranmaterial: Titanium - Pen
- Schallaustritt: 25 mm (1.0 in)
- Empf. Trennung: 1.6 kHz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-KD-18S-0042
18Sound ND1090: 1"-Neodym-Treiber mit 110 dB und 16 Ω für passive Weichen und Arrays
Der 18Sound ND1090 ist die 16-Ω-Version eines 1"-Kompressionstreibers, den es auch in 8 Ω gibt. Neodym-Magnet, 1,75"-Schwingspule und Titan-Dome ergeben 110 dB Empfindlichkeit bei 50 W AES; der Übertragungsbereich reicht von 1,6 kHz bis 20.000 Hz. Mit 1,1 kg und 53 mm Einbautiefe ist er so kompakt gebaut, wie man es von der ND-Reihe kennt.
Warum 16 Ω? Bei gleicher Verstärkerspannung zieht der Treiber nur die halbe Leistung eines 8-Ω-Modells. In passiven Zwei-Wege-Boxen ist das ein Vorteil, weil der Pegelunterschied zum Tieftöner kleiner wird und das Dämpfungsglied entsprechend weniger Energie verheizen muss. Zwei ND1090 parallel ergeben zudem exakt 8 Ω – für Doppeltreiber-Anordnungen in Zeilen oder Arrays, die an einem Standard-Endstufenkanal hängen sollen, ist das die saubere Lösung ohne Übertrager.
Einsatz und Gehäuse
Der 25-mm-Schallaustritt passt auf alle 1"-Hörner und Waveguides von 18Sound, die 42.audio in der Kategorie Hörner & Waveguides führt. Für Tops mit passiver Weiche empfiehlt sich ein Horn, das die Abstrahlung bis in den Bereich der Trennfrequenz kontrolliert; der Titan-Dome liefert darüber einen klaren, ausgedehnten Hochton.
1,6 kHz ist die empfohlene untere Trennfrequenz. In passiven Konstruktionen wird der Hochpass durch die höhere Impedanz elektrisch anders dimensioniert – die Bauteilwerte sind für 16 Ω zu berechnen, nicht für 8 Ω. Für Dauerbetrieb bei hohen Pegeln gilt wie bei jedem Kompressionstreiber: Trennung lieber über der Empfehlung, Flanke steil, und bei aktiver Ansteuerung ein Limiter im Hochtonzweig. Die 50 W AES beziehen sich auf die 1,75"-Spule und werden mit 16 Ω an vielen Endstufen ohnehin kaum ausgeschöpft.
Worauf du achten solltest
- 16 Ω: halbe Leistungsaufnahme gegenüber 8 Ω bei gleicher Spannung – Endstufenreserve prüfen.
- Zwei Treiber parallel = 8 Ω: passend für Doppelanordnungen an einem Kanal.
- 110 dB, 50 W AES, Titan-Dome mit 1,75"-Spule: Trennung ab 1,6 kHz.
- 1,1 kg und 53 mm Einbautiefe: kompakter Neodym-Antrieb.
Häufige Fragen
Ist ein 16-Ω-Treiber leiser als die 8-Ω-Version?
Am selben Verstärker mit gleicher Spannung ja, weil nur die halbe Leistung fließt. In der Praxis gleicht ein DSP oder die Weiche den Unterschied aus, und bei 110 dB Empfindlichkeit ist die Pegelreserve ohnehin groß.
Welche Weichenbauteile brauche ich?

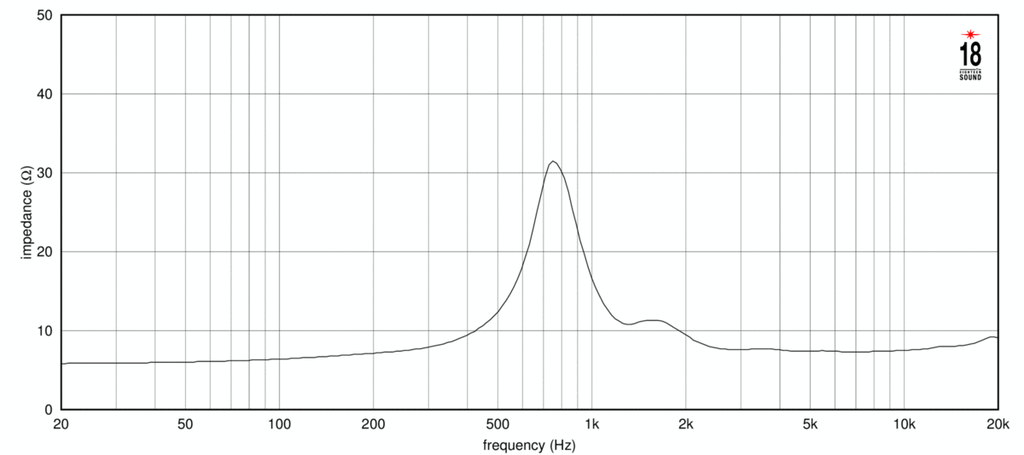

Berechne den Hochpass für 16 Ω. Die Kondensatoren fallen kleiner, die Spulen größer aus als bei 8 Ω. Die Impedanzkurve aus dem Datenblatt-PDF bei 42.audio hilft, das Filter oberhalb von 1,6 kHz sauber zu legen.
Für welche Gehäuse ist der ND1090 gedacht?
Für Zwei-Wege-Tops, Monitore und Zeilenanordnungen, in denen zwei Treiber parallel laufen. Der 1"-Anschluss mit 25 mm passt auf die Hörner und Waveguides von 18Sound; die Chassis-Datenbank bei 42.audio listet alle Werte.
Bei 42.audio bekommst du den 18SOUND ND1090 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | ND |
| Impedanz (Ω) | 16 |
| Belastbarkeit (W) | 50 |
| Empfindlichkeit (dB) | 110 |
| Frequenz von (Hz) | 1600 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 53 |
| Gewicht (kg) | 1.1 |
