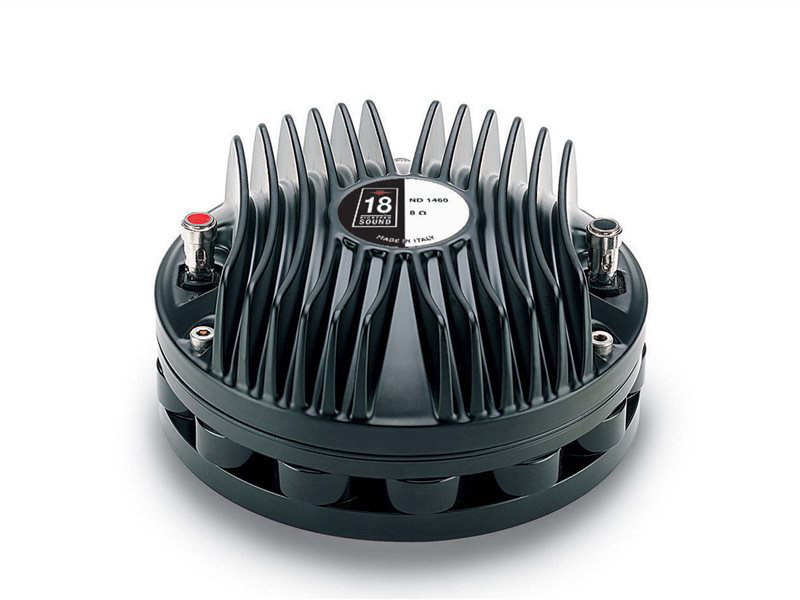

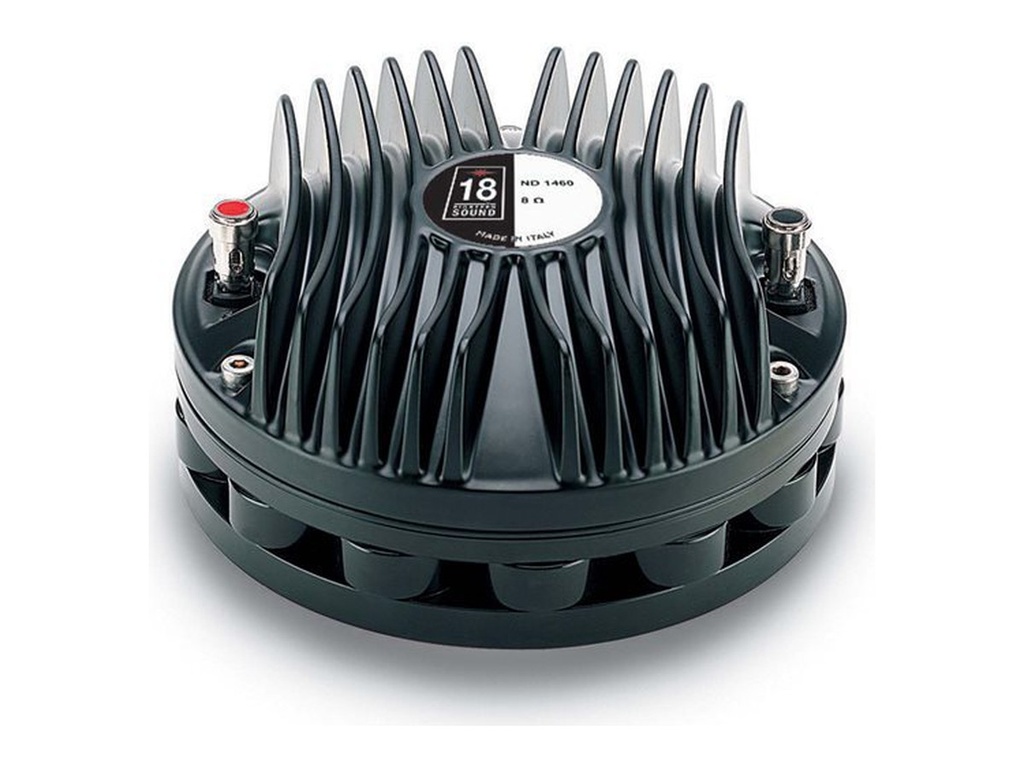

18SOUND ND1460
18SOUND (Eighteen Sound) ND1460 — 1,4" / 1,4 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · Titan-Dome
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0036
Dokumente
18SOUND ND1460 — Kompressionstreiber
100 W AES · 109 dB Empfindlichkeit · Frequenzbereich 500 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 3 "
- Belastbarkeit: 100 W AES
- Empfindlichkeit: 109 dB

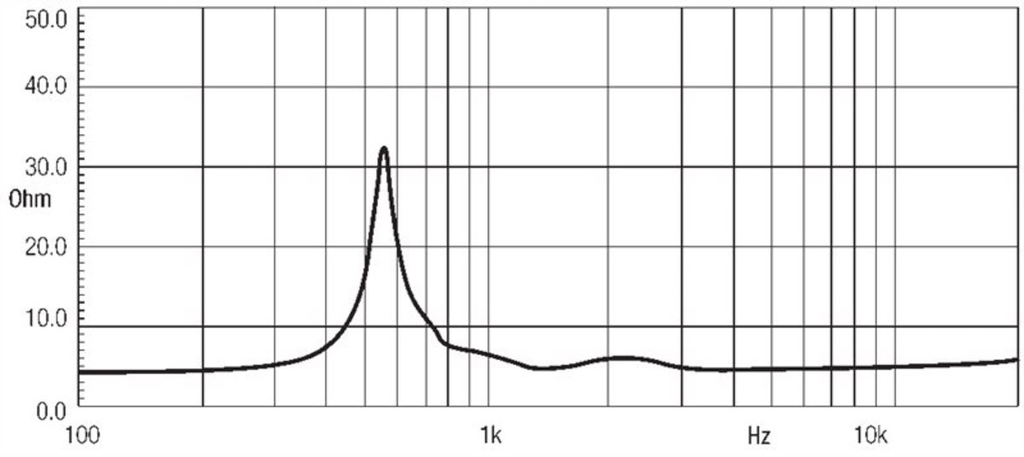

- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 2.9 kg

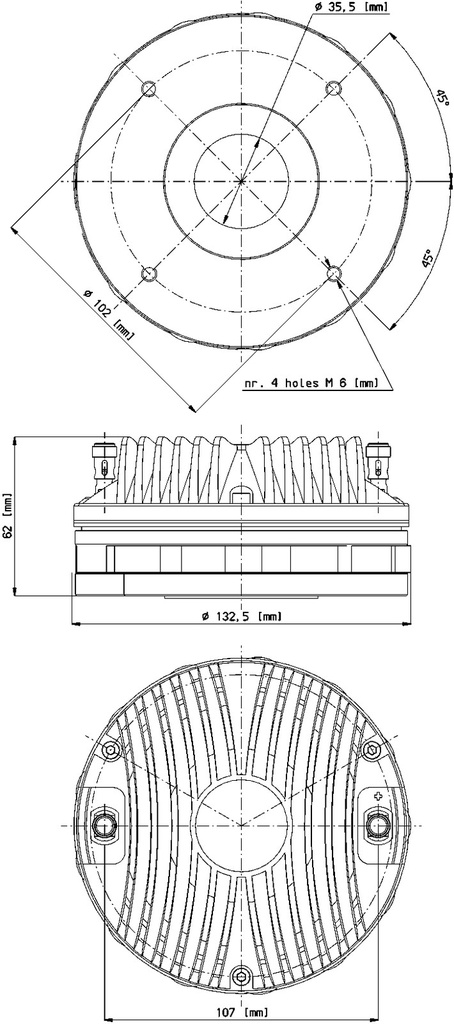

- Einbautiefe: 62 mm

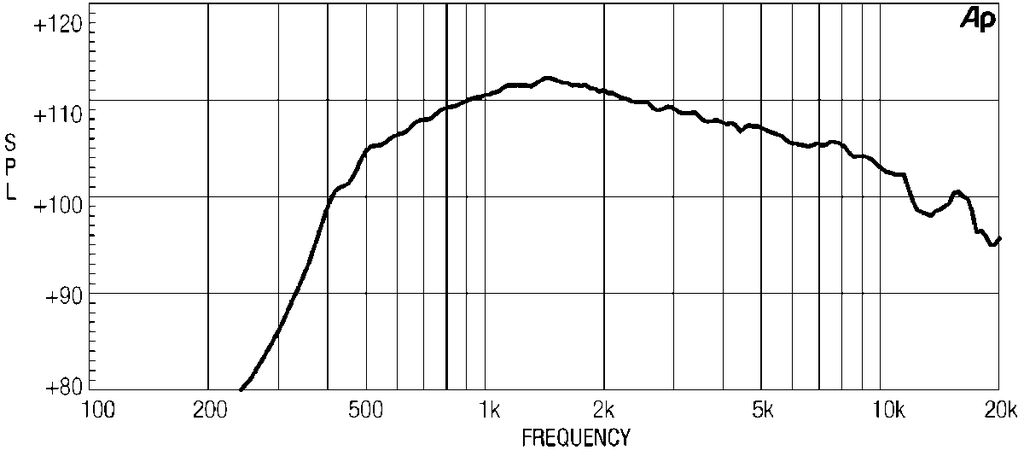

- Frequenzbereich: 500 – 20000 Hz
- Membranmaterial: Titanium
- Schallaustritt: 35 mm (1.4 in)
- Empf. Trennung: 0.8 kHz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-KD-18S-0036
18Sound ND1460: 1,4"-Kompressionstreiber mit 3"-Spule, 100 W AES und 109 dB
Eine 3"-Schwingspule an einem 1,4"-Hals – das ist das klassische Rezept für einen Kompressionstreiber, der in Zwei-Wege-Tops die komplette Mittelhochtonarbeit übernimmt. Der 18Sound ND1460 setzt es mit Neodym-Magnet und Titan-Dome um: 109 dB Empfindlichkeit, 100 W AES Belastbarkeit, 8 Ω (eine 16-Ω-Variante gibt es ebenfalls), Übertragungsbereich von 500 Hz bis 20.000 Hz.
Mit 2,9 kg und 62 mm Einbautiefe ist er kein Leichtgewicht, aber für die Klasse der Treiber mit 3"-Spule und Neodym-Antrieb angemessen kompakt. Eighteen Sound hat ihn für Tops, Bühnenmonitore und Installationen ausgelegt, in denen große Tieftöner bereits im oberen Mittelton übergeben sollen. Die empfohlene Trennung liegt bei 800 Hz – ein Wert, der die tiefe Trennfähigkeit der großen Spule und Membran ausnutzt.
Einsatz und Gehäuse
Der 35-mm-Schallaustritt entspricht dem 1,4"-Standard. Passende Hörner von 18Sound – für Tops meist mit kontrollierter Abstrahlung, für Arrays mit engem vertikalem Muster – findest du bei 42.audio in der Kategorie Hörner & Waveguides. Ein Horn, das bis zur Trennfrequenz lädt, ist bei einer Trennung um 800 Hz Pflicht; kurze Waveguides verschenken hier Potenzial.
800 Hz sind die Empfehlung, 500 Hz die untere Arbeitsgrenze. Für Dauerbetrieb bei vollen 100 W AES solltest du nicht unter die Empfehlung gehen und mit 24 dB/Oktave trennen. Der Titan-Dome verträgt hohe Pegel, reagiert aber wie jede Metallmembran empfindlich auf tieffrequente Überlast – ein Limiter im aktiven Hochtonzweig ist die günstigste Versicherung. Zur Pegelanpassung an den Tieftöner ist wegen 109 dB eine deutliche Absenkung nötig, passiv per L-Pad, aktiv per DSP.
Worauf du achten solltest
- 3"-Schwingspule, 100 W AES: hohe thermische Reserve für Dauerbetrieb.
- Trennung ab 800 Hz, Arbeitsbereich ab 500 Hz: Horn mit ausreichender Länge wählen.
- 2,9 kg, 62 mm Einbautiefe: Treiber am Horn abstützen, Gehäusetiefe einplanen.
- 8 Ω, 109 dB: Standardlast, Pegelabsenkung zum Tieftöner nötig.
- Titan-Dome: ausgedehnter Hochton bis 20.000 Hz, steiler Hochpass empfohlen.
Häufige Fragen
Worin unterscheidet sich der ND1460 vom ND1460A?
Der ND1460A nutzt einen Aluminium-Dome statt Titan. Aluminium ist etwas weicher und stärker bedämpft, was einen sanfteren Hochton ergibt, bei etwas geringerer Belastbarkeit. Der ND1460 mit Titan ist die Wahl für maximale Reserve im Dauerbetrieb.
Welcher Tieftöner passt zum ND1460?
Ein großer Konus, der bis 800 Hz sauber und ohne Aufbrechen spielt. Das ist der typische Zwei-Wege-Ansatz für Tops; die Chassis-Datenbank bei 42.audio hilft bei der Auswahl.
Aktiv oder passiv trennen?
Beides ist möglich. Aktiv mit DSP setzt du Trennung, Delay und Limiter präzise; passiv brauchst du bei 8 Ω und tiefer Trennung große Bauteile und ein solides Dämpfungsglied. Das Datenblatt-PDF liefert die Kurven dafür.
Bei 42.audio bekommst du den 18SOUND ND1460 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | ND |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 100 |
| Empfindlichkeit (dB) | 109 |
| Frequenz von (Hz) | 500 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 62 |
| Gewicht (kg) | 2.9 |
