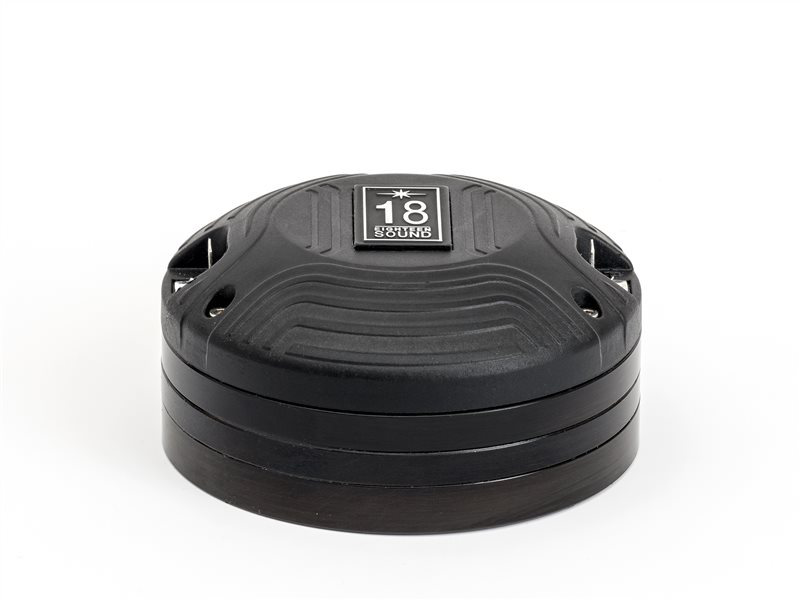

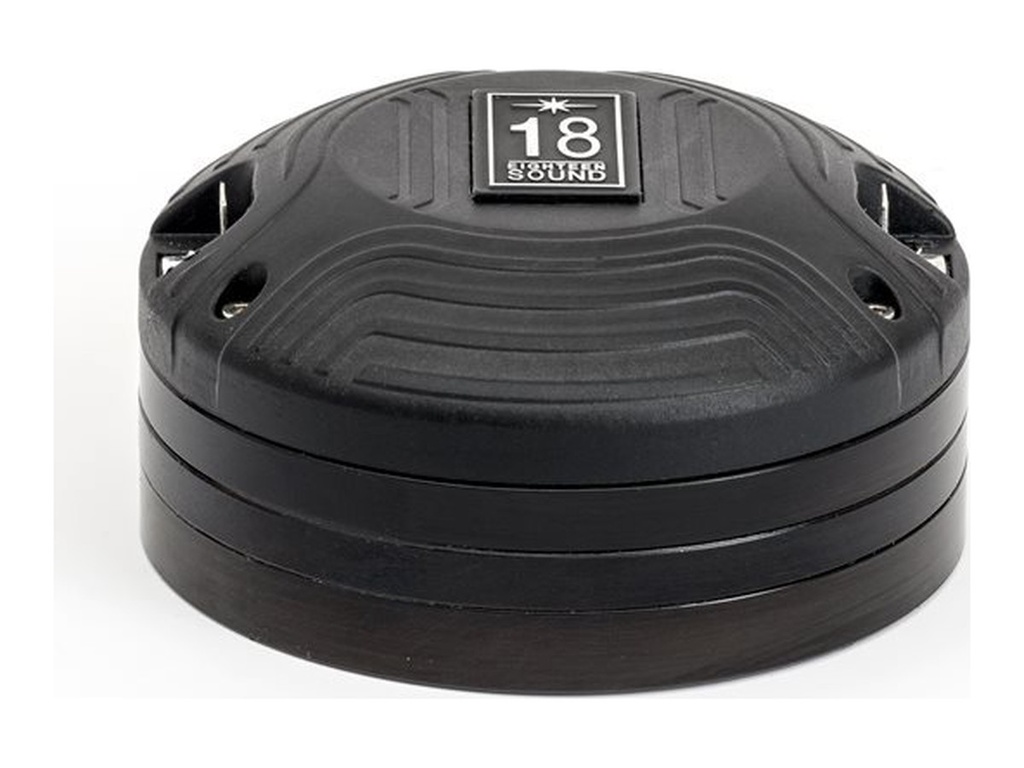

18SOUND ND3A
18SOUND (Eighteen Sound) ND3A — 1,4" / 1,4 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · Aluminium-Dome
3"-Schwingspule · 16 Ω
Art.-Nr.: 42A-CHS-KD-18S-0054
Dokumente
18SOUND ND3A — Kompressionstreiber
110 W AES · 112 dB Empfindlichkeit · Frequenzbereich 800 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 3 "
- Belastbarkeit: 110 W AES
- Empfindlichkeit: 112 dB
- Impedanz: 16 Ω
- Magnet: Neodym
- Gewicht: 1.65 kg
- Einbautiefe: 53 mm

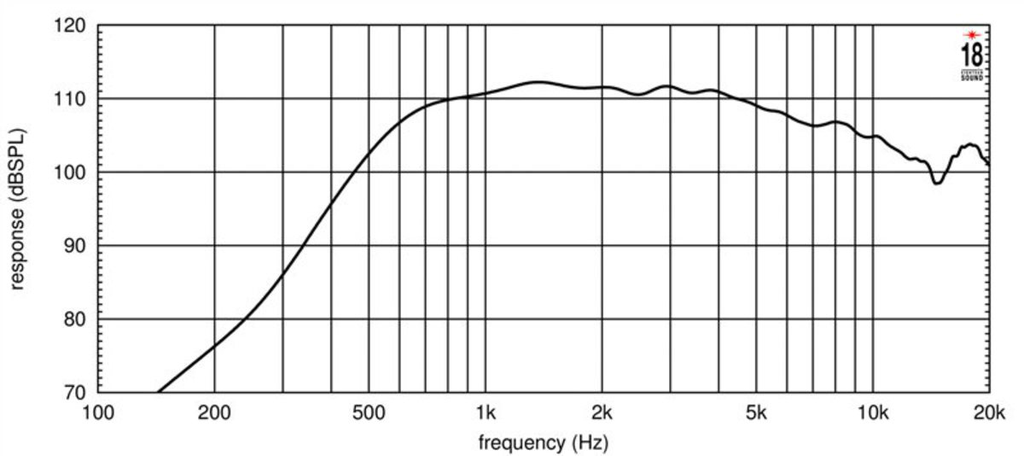

- Frequenzbereich: 800 – 20000 Hz
- Membranmaterial: Aluminum - Pen
- Schallaustritt: 36 mm (1.4 in)
- Empf. Trennung: 1.2 kHz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-KD-18S-0054
18Sound ND3A: 1,4"-Kompressionstreiber mit Aluminiummembran, 16 Ω und 112 dB
Aluminium statt Titan: Der ND3A ist innerhalb der 1,4"-Treiber der ND-Serie von 18Sound (Eighteen Sound) die Variante mit Aluminiumkalotte. Aluminium hat eine höhere innere Dämpfung als Titan, Resonanzen der Membran fallen dadurch weniger scharf aus und der Hochtonbereich klingt weniger metallisch – ein Grund, weshalb Entwickler diesen Werkstoff für Monitoring, Theater und Sprachanwendungen wählen, wenn nicht das letzte dB Spitzenpegel zählt.
Die Basis ist die gleiche wie bei den Schwestermodellen: 3"-Schwingspule, Neodym-Magnetsystem, 36 mm Schallaustritt mit 1,4"-Flansch, 53 mm Bautiefe und 1,65 kg Gewicht. Die Empfindlichkeit liegt bei 112 dB, die Belastbarkeit bei 110 W AES, der Einsatzbereich reicht von 800 Hz bis 20.000 Hz. Besonderheit dieser Ausführung: Sie wird mit 16 Ω geliefert.
Einsatz und Gehäuse
Im 2-Wege-System übernimmt der ND3A den Bereich oberhalb eines großen Tieftöners, im 3-Wege-System sitzt er über einem Mitteltöner oder Mitteltonhorn. 18Sound empfiehlt eine Trennung bei 1,2 kHz; die 800 Hz sind die Untergrenze für steile Filter und große Hörner, nicht der Normalfall. Passende 1,4"-Hörner aus derselben Fertigung sind XT1464, XR1464C, XR1496C, PR614, das H860 3D Print und der Waveguide XG14 Alu; sie unterscheiden sich in Abstrahlwinkel und Mundgröße, und genau danach wählst du.
Die 16 Ω sind ein Vorteil, wenn du zwei Treiber an einem Kanal parallel betreibst oder wenn in einer passiven Weiche ohnehin ein Spannungsteiler nötig ist, um die 112 dB an den Tieftöner anzugleichen. Bei aktiver Ansteuerung liefert ein 16-Ω-Treiber an derselben Endstufe weniger Leistung als ein 8-Ω-Modell – bei dieser Empfindlichkeit spielt das keine Rolle.
Worauf du achten solltest
- 16 Ω nominal – an derselben Endstufe halb so viel Leistung wie bei 8 Ω, bei 112 dB unerheblich.
- 1,4"-Anschluss, 36 mm Austritt – Hörner und Waveguides mit 1,4"-Flansch verwenden.
- 1,65 kg und 53 mm Bautiefe – leicht und kurz genug für Topteile mit knappem Innenraum.
- Aluminiummembran – weicher im Charakter als Titan, thermisch mit 110 W AES ausreichend belastbar.
- Hochpass nicht unter 800 Hz, Empfehlung 1,2 kHz.
Häufige Fragen
Aluminium oder Titan – ND3A oder ND3T?
Gleicher Antrieb, gleiche Spule, gleicher Austritt. Titan ist mechanisch härter und verträgt Dauerbetrieb an der Belastungsgrenze etwas gelassener, Aluminium hat mehr Eigendämpfung und klingt im Hochton weniger spitz. Für Musikwiedergabe im Nahfeld und Monitoring ist der ND3A die stimmigere Wahl, für laute PA der ND3T.
Kann ich den ND3A passiv betreiben?
Ja, mit einem Hochpass zweiter oder höherer Ordnung bei 1,2 kHz und einem Spannungsteiler. Die 16 Ω vereinfachen den Widerstandsabgleich, weil die Bauteilwerte größer und die Verluste geringer sind. Ein Serienkondensator als Schutz gehört in jede passive Lösung.
Was bringen 110 W AES bei einem Hochtöner?
Der Wert gilt für ein bandbegrenztes Rauschsignal oberhalb der Trennfrequenz. Er beschreibt die thermische Reserve der 3"-Spule, nicht eine Leistung, die du mit einem Verstärker dieser Größe anlegen solltest. Ein sauberer Verstärker mit Limiter reicht.
Bei 42.audio bekommst du den 18SOUND ND3A mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | ND |
| Magnet | Neodymium |

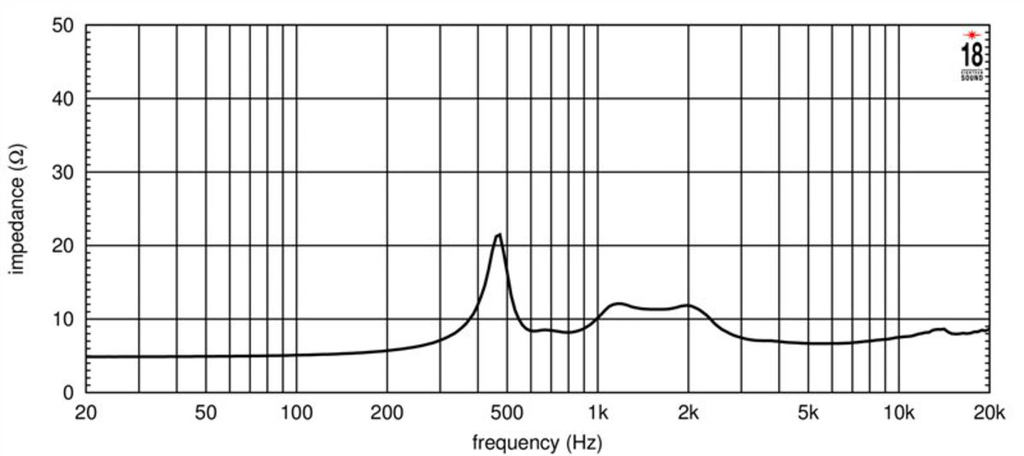

| Impedanz (Ω) | 16 |
| Belastbarkeit (W) | 110 |
| Empfindlichkeit (dB) | 112 |
| Frequenz von (Hz) | 800 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 53 |
| Gewicht (kg) | 1.65 |
