18SOUND XO 8 CX 401F
18SOUND (Eighteen Sound) XO 8 CX 401F — Passive Frequenzweiche
für 8CX401F
Art.-Nr.: 42A-CHS-FW-18S-0006
Dokumente
18SOUND XO 8 CX 401F — Frequenzweiche
280 W AES
Technische Daten
- Belastbarkeit: 280 W AES
- Impedanz: 8 Ω
Datenblatt (PDF) · Herstellerseite
Serie: XO · Artikel-Nr: 42A-CHS-FW-18S-0006
18Sound XO 8 CX 401F: passive Weiche für den 8"-Ferrit-Koax 8CX401F
Kleine Koaxialsysteme leben davon, dass Konus und Hochtöner wirklich als eine Quelle arbeiten, und dafür braucht der 8"-Koax 8CX401F eine Weiche, die zu ihm gehört. Die XO 8 CX 401F ist genau das: ein passives Zweiwege-Netzwerk von 18Sound, abgestimmt auf die empfohlene Trennung bei 3,0 kHz, auf die 95 dB Empfindlichkeit des Chassis und auf den Pegel seines Hochtonteils mit Polyester-Membran und 90° Abstrahlung.

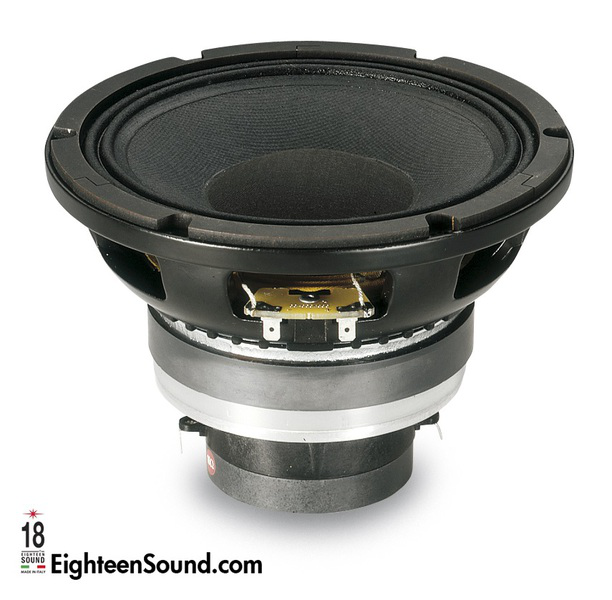

Der 8CX401F unterscheidet sich von den größeren NCX-Koaxen in mehreren Punkten: Ferrit- statt Neodym-Magnet, 2"-Schwingspule statt 3", 280 W AES und ein Übertragungsbereich von 65 Hz bis 6.100 Hz. Die mit 3,0 kHz vergleichsweise hohe Trennung ist typisch für kleine Koaxe, deren Konus die Mitten noch sauber bis weit hinauf trägt und deren Hochtöner erst spät übernehmen muss. Mit 4,4 kg und 150 mm Einbautiefe bleibt das System auch mit Ferrit-Antrieb handlich.
Einsatz und Gehäuse
Die Kombination aus 8CX401F und dieser Weiche eignet sich für kompakte Nahfeld- und Bühnenmonitore, Deckenlautsprecher, kleine Installationsboxen und Delay-Lautsprecher, bei denen ein Verstärkerkanal pro Box gewünscht ist. Gerade in Installationen zahlt sich die passive Lösung aus: keine DSP-Presets, keine zwei Kanäle pro Box, keine Verwechslungsgefahr beim Verkabeln. Die 90° Abstrahlung des Hochtonteils deckt ein breites Feld ab, was bei kurzen Hörabständen von Vorteil ist.
Für das Gehäuse gelten Fs 56 Hz, Qts 0,34, Vas 23,9 l und Xmax 5,8 mm. Bei nur 23,9 l Vas bleibt die Box klein, den passenden Wert liefert die Gehäuseberechnung bei 42.audio. Wenn du das System mit einem Subwoofer ergänzt, entlastet das den 8"-Konus deutlich, und die Belastbarkeit von 280 W AES reicht dann für ordentliche Pegel im Mittel- und Hochtonbereich.
Worauf du achten solltest
- Nur für den 8CX401F abgestimmt, die Trennung liegt bei 3,0 kHz und passt nicht zu den NCX-Koaxen.
- 8 Ω, ein Endstufenkanal pro Box, Leistung an 280 W AES orientieren.
- Ferrit-Magnet: 4,4 kg bei 150 mm Einbautiefe, im Gehäuse mit ausreichender Tiefe einplanen.
- Vas 23,9 l ergibt ein kompaktes Gehäuse, Rechnung über die Gehäuseberechnung von 42.audio.
- Datenblatt-PDF und Herstellerseite am Produkt verlinkt.
Häufige Fragen
Kann ich den 8CX401F auch ohne diese Weiche betreiben?
Nur aktiv mit zwei Endstufenkanälen und einem DSP, der bei 3,0 kHz trennt und den Hochtonpegel absenkt. Direkt ohne Weiche an einen Kanal darfst du den Koax nicht hängen, der Kompressionstreiber würde tiefe Frequenzen abbekommen und Schaden nehmen.
Wofür eignet sich ein 8"-Koax mit 95 dB?
Für kleine Monitore, Delay-Lines, Deckeneinbau und Installationen, in denen kompakte Abmessungen wichtiger sind als maximaler Pegel. Mit 280 W AES und 95 dB liefert er für diese Zwecke genug Reserve, für Fullrange-Beschallung großer Flächen wären die größeren NCX-Koaxe die bessere Wahl.
Welcher Verstärker passt?
Ein Kanal an 8 Ω mit Leistung um die 280 W AES des Chassis. In Installationen ist ein Verstärker mit Limiter sinnvoll, damit der Koax auch bei Fehlbedienung nicht überlastet wird.
Bei 42.audio bekommst du den 18SOUND XO 8 CX 401F mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Hersteller | 18SOUND |
| Kategorie | Crossover |
| Serie | XO |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 280 |
