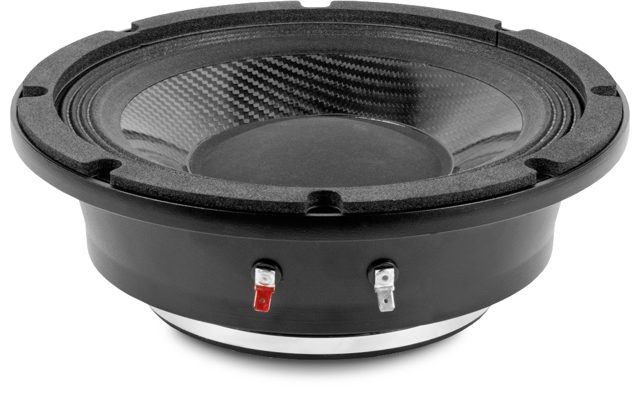

BEYMA 10MCF400Nd
BEYMA 10MCF400Nd — 10" / 10 Zoll · Mitteltöner · Midrange · Neodym-Magnet
400 W AES - 102 dB - 300 – 5000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0015
Dokumente
BEYMA 10MCF400Nd — 10" · Mitteltöner · Neodym-Magnet
400 W AES · 102 dB Empfindlichkeit · Frequenzbereich 300 Hz – 5000 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 4 "
- Belastbarkeit: 400 W AES
- Empfindlichkeit: 102 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 6.2 kg
- Einbautiefe: 162 mm
- Frequenzbereich: 300 – 5000 Hz
Serie: MCF · Artikel-Nr: 42A-CHS-MT-BEY-0015
Beyma 10MCF400Nd: 102-dB-Mitteltöner mit 4"-Schwingspule für 300 bis 5.000 Hz
Der Beyma 10MCF400Nd ist kein Mitteltöner, der nebenbei noch Bass macht, sondern ein reinrassiger Mittelton-Spezialist. Die Resonanzfrequenz von 260 Hz, das winzige Vas von 2 l und der Arbeitsbereich von 300 bis 5.000 Hz zeigen, dass die Aufhängung bewusst steif ausgeführt ist. Dafür liefert das 10"-Chassis mit Neodym-Antrieb 102 dB Empfindlichkeit, ein Wert, der sonst nur Hornsystemen vorbehalten ist.
Die 4"-Schwingspule ist für ein 10"-Chassis außergewöhnlich groß: Sie verteilt die 400 W AES auf viel Wickelfläche und koppelt die Membran großflächig an, was die Partialschwingungen im oberen Mittelton verringert. Der Antrieb von 19,2 Tm arbeitet gegen eine bewegte Masse von 91 g, Xmax beträgt 6,3 mm. Mit 6,2 kg und 162 mm Einbautiefe ist der Treiber der schwerste der MCF-Serie in diesem Batch, aber immer noch handlich für Hornlautsprecher.
Einsatz und Gehäuse
Der 10MCF400Nd ist als Mitteltonhorn-Treiber oder als Mittelton in Systemen mit hohem Wirkungsgrad gedacht, etwa neben einem hornbeladenen Bass und einem 2"-Kompressionstreiber. Als Richtwert für die geschlossene Rückkammer ergeben sich 1,3 l mit einer Einbauresonanz von 418 Hz; die untere Trennung liegt deshalb sinnvoll deutlich oberhalb der 300 Hz Untergrenze, in der Praxis im Bereich der Einbauresonanz oder darüber, gern mit steiler Flanke. Nach oben trägt der Treiber bis 5.000 Hz, sodass eine Trennung zum Hochtonhorn im oberen Mitteltonbereich problemlos ist.
Ein Bassreflexgehäuse ist bei einem EBP von 839 ausgeschlossen; der rechnerische Richtwert von 2,8 l bei 229 Hz Abstimmung zeigt nur, wie weit der Treiber vom Bass entfernt ist. Wer ein Mitteltonhorn vor die Membran setzt, gewinnt weitere Effizienz und eine kontrollierte Abstrahlung. Die exakte Rückkammer berechnest du mit der Gehäuseberechnung von 42.audio.
Worauf du achten solltest
- 102 dB Empfindlichkeit: passt zu Hornsystemen, verlangt Pegelabsenkung neben normalen Tieftönern.
- 4"-Schwingspule an 400 W AES: große Wickelfläche, hohe Impulsfestigkeit.
- Fs 260 Hz und Vas 2 l: steife Aufhängung, nur als Mitteltöner ab 300 Hz einsetzbar.
- Einbautiefe 162 mm, Gewicht 6,2 kg, Neodym-Magnet mit BL 19,2 Tm.
- 8 Ω Nennimpedanz, Re 5,6 Ω, Le 1 mH: unkritisch für aktive und passive Ansteuerung.
Häufige Fragen
Warum ist der 10MCF400Nd so viel empfindlicher als der 10MCB700?
Die steife Aufhängung mit 260 Hz Resonanz und die 4"-Schwingspule sind ausschließlich auf den Bereich ab 300 Hz optimiert, während der 10MCB700 mit 75 Hz Resonanz noch weit in den unteren Mittelton hinein arbeitet. Wer auf Tiefgang verzichtet, gewinnt Wirkungsgrad, und 102 dB sind das Ergebnis.
Braucht er zwingend ein Horn?
Nein, aber die 102 dB und die Abstimmung sind auf Hornbetrieb oder Systeme mit hohem Wirkungsgrad zugeschnitten. In einer geschlossenen Rückkammer um 1,3 l als Richtwert spielt er auch direkt abstrahlend, dann muss der Pegel zu Bass und Hochton angepasst werden.
Welche Trennfrequenzen sind sinnvoll?
Unten deutlich oberhalb von 300 Hz, praktisch um die Einbauresonanz von 418 Hz oder höher mit steilem Hochpass. Oben ist der Übergang zum Kompressionstreiber irgendwo unterhalb von 5.000 Hz frei wählbar, je nach Horn.
Bei 42.audio bekommst du den BEYMA 10MCF400Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 260 Hz |
| Gesamtgüte Qts | 0,44 |
| Elektrische Güte Qes | 0,31 |
| Mechanische Güte Qms | 8,2 |
| Äquivalentvolumen Vas | 2,0 l |
| Bewegte Masse Mms | 91,0 g |
| Membranfläche Sd | 350 cm² |
| Lineare Auslenkung Xmax | 6,3 mm |
| Verschiebevolumen Vd | 220 cm³ |
| Antriebsfaktor BL | 19,2 Tm |
| Gleichstromwiderstand Re | 5,6 Ω |
| Schwingspuleninduktivität Le | 1 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Beyma 10CMV2fs 52 Hz · Qts 0,42 · Vas 44 l · im Shop
- PRV Audio 10MR650Afs 64,7 Hz · Qts 0,47 · Vas 41,9 l · in der Datenbank
- Beyma 10NMFSfs 35 Hz · Qts 0,42 · Vas 45 l · im Shop
- PRV Audio 10MR650A-4fs 62,1 Hz · Qts 0,39 · Vas 44 l · in der Datenbank
- PRV Audio 10MR650A-NDYfs 62,4 Hz · Qts 0,38 · Vas 40,7 l · in der Datenbank
- Beyma 10MCB700fs 75 Hz · Qts 0,33 · Vas 13,2 l · im Shop
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MCF |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 400 |
| Empfindlichkeit (dB) | 102 |
| Frequenz von (Hz) | 300 |
| Frequenz bis (Hz) | 5000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 162 |
| Gewicht (kg) | 6.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.6 |
| Le (mH) | 1 |
| Fs (Hz) | 260 |
| Qms | 8.2 |
| Qes | 0.31 |
| Qts | 0.44 |
| Vas (l) | 2 |
| Xmax (mm) | 6.3 |
| Vd (cm³) | 220 |
| BL (Tm) | 19.2 |
| Mms (kg) | 0.091 |
| Sd (m²) | 0.035 |
