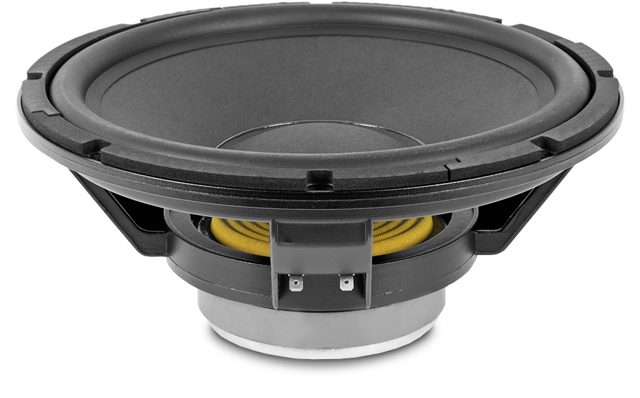

BEYMA 12BR70

BEYMA 12BR70

https://42.audio/web/image/product.template/11560/image_1920?unique=59e86b5

BEYMA 12BR70 — 12" / 12 Zoll · Breitbandlautsprecher · Breitbänder / Fullrange
125 W AES - 93 dB - 35 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-BB-BEY-0001

123,00 € 123.0 EUR 123,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Breitbänder
  4. BEYMA 12BR70

BEYMA 12BR70 — 12" · Breitbandlautsprecher

125 W AES · 93 dB Empfindlichkeit · Frequenzbereich 35 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 2 "
  • Belastbarkeit: 125 W AES
  • Empfindlichkeit: 93 dB
  • Impedanz: 8 Ω
  • Gewicht: 3.6 kg
  • Einbautiefe: 134 mm
  • Frequenzbereich: 35 – 4000 Hz

Serie: BR · Artikel-Nr: 42A-CHS-BB-BEY-0001

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs31 Hz
Gesamtgüte Qts0,5
Elektrische Güte Qes0,56
Mechanische Güte Qms4,44
Äquivalentvolumen Vas142,0 l
Bewegte Masse Mms74,0 g
Membranfläche Sd540 cm²
Lineare Auslenkung Xmax8 mm
Verschiebevolumen Vd340 cm³
Antriebsfaktor BL12,1 Tm
Gleichstromwiderstand Re5,6 Ω
Schwingspuleninduktivität Le0,8 mH

Gehäusevorschlag

Der EBP von 55 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 31 / 0,56

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
142,1 l
Einbauresonanz Fc
44 Hz
Grenzfrequenz F3
44 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
288,3 l
Abstimmfrequenz Fb
25 Hz
Grenzfrequenz F3
23 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Full Range
Serie BR
Impedanz (Ω) 8
Belastbarkeit (W) 125
Empfindlichkeit (dB) 93
Frequenz von (Hz) 35
Frequenz bis (Hz) 4000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 2
Einbautiefe (mm) 134
Gewicht (kg) 3.6
Thiele-Small-Parameter
Re (Ω) 5.6
Le (mH) 0.8
Fs (Hz) 31
Qms 4.44
Qes 0.56
Qts 0.5
Vas (l) 142
Xmax (mm) 8
Vd (cm³) 340
BL (Tm) 12.1
Mms (kg) 0.074
Sd (m²) 0.054
