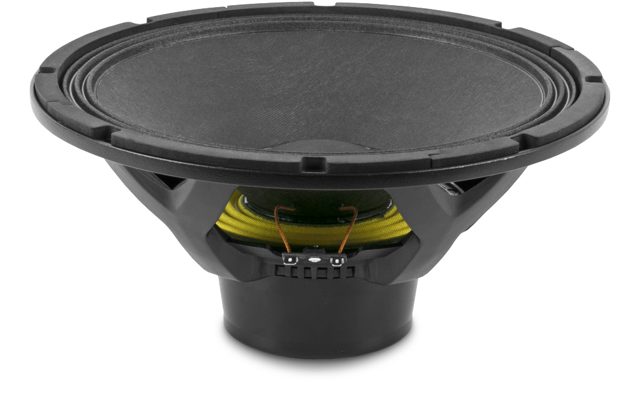

BEYMA 12MC700Nd
BEYMA 12MC700Nd — 12" / 12 Zoll · Mitteltöner · Midrange · Neodym-Magnet
700 W AES - 99 dB - 60 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0007
Dokumente
BEYMA 12MC700Nd — 12" · Mitteltöner · Neodym-Magnet
700 W AES · 99 dB Empfindlichkeit · Frequenzbereich 60 Hz – 4000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 3 "
- Belastbarkeit: 700 W AES
- Empfindlichkeit: 99 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 3.7 kg
- Einbautiefe: 145 mm
- Frequenzbereich: 60 – 4000 Hz
Serie: MC · Artikel-Nr: 42A-CHS-MT-BEY-0007
Beyma 12MC700Nd: 12"-Neodym-Mitteltöner mit 99 dB, 700 W AES und 3,7 kg
3,7 kg für einen 12"-Mitteltöner mit 700 W AES: Der Beyma 12MC700Nd zeigt, was ein Neodym-Antrieb bei der Masse bringt. Innerhalb der MC-Serie ist er das 12"-Modell mit dem stärksten Antrieb, 21,6 Tm treiben eine bewegte Masse von 72 g und ergeben 99 dB Empfindlichkeit an 8 Ω. Der Arbeitsbereich reicht von 60 bis 4.000 Hz.
Die Abstimmung ist straff: Qts 0,24 bei einer Resonanz von 51 Hz und 58 l Vas. Ein derart niedriger Qts bedeutet, dass der Motor die Membran fest im Griff hat, Impulse ohne Nachschwingen wiedergibt und kleine geschlossene Volumen verträgt. Die 3"-Schwingspule bietet die thermische Reserve für die 700 W AES, Xmax liegt bei 7 mm, das Verschiebevolumen bei 375 cm³. Einbautiefe 145 mm.
Einsatz und Gehäuse
Der 12MC700Nd ist der Mitteltöner für Line-Arrays und leichte 3-Wege-Tops, bei denen hohe Pegel und geringes Gewicht zusammenkommen müssen. Der Richtwert für ein geschlossenes Mitteltonabteil beträgt 7,6 l mit einer Einbauresonanz von 150 Hz. Die untere Trennung liegt deutlich oberhalb der 60 Hz Untergrenze, in der Praxis oberhalb der Einbauresonanz; die obere Trennung zum Horn setzt du unterhalb der 4.000 Hz, bei einer 12"-Membran gern deutlich darunter, um die Bündelung im Griff zu behalten.
Ein EBP von 196 ordnet ihn Bassreflex- und Hornkonzepten zu, nicht dem Tiefton in geschlossenen Gehäusen. Als Bassreflex-Richtwert ergeben sich 14 l bei 77 Hz Abstimmung und einem f3 von 98 Hz, was für ein kompaktes Kick-Modul reicht. Die Feinabstimmung übernimmst du mit der Gehäuseberechnung von 42.audio.
Worauf du achten solltest
- Neodym, 3,7 kg: halbes Gewicht gegenüber vergleichbaren Ferrit-Modellen, ideal für Flugsysteme.
- BL 21,6 Tm, Qts 0,24: sehr straff, verträgt kleine geschlossene Abteile.
- 700 W AES an 3"-Schwingspule, 8 Ω, Re 5,2 Ω.
- Le 1 mH: Impedanzanstieg nach oben bei Passivweichen berücksichtigen.
- Einbautiefe 145 mm, Xmax 7 mm.
Häufige Fragen
12MC700Nd oder 12MCB700?
Beide bieten 700 W AES, 3"-Schwingspule und 51 Hz Resonanz. Der 12MC700Nd wiegt mit Neodym nur 3,7 kg, der 12MCB700 mit Ferrit rund das Doppelte; dafür ist der MCB günstiger. Elektrisch liegen sie mit Qts 0,24 gegenüber 0,27 nah beieinander.
Welche Endstufe ist sinnvoll?
Bei 99 dB Empfindlichkeit erreicht der Treiber hohe Pegel mit wenig Leistung; eine Endstufe im Bereich der 700 W AES an 8 Ω ist eher Reserve als Pflicht. Ein Hochpass unterhalb der Trennfrequenz schützt vor tieffrequentem Hub.
Was unterscheidet ihn vom 12MI100?
Der 12MI100 ist mit Qts 0,22, 58 Hz Resonanz und 64 l Vas ein reiner Mitteltöner mit sehr kurzem Hub. Der 12MC700Nd bietet mit 7 mm Xmax und 700 W AES deutlich mehr Reserven für den unteren Mittelton und Kick-Anteile.
Beyma 12MC700Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 12MC700Nd ist ein 12-Zoll-Mitteltöner mit Neodymmagnet aus der Serie MC und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 12MC700Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 51 Hz |
| Gesamtgüte Qts | 0,24 |
| Elektrische Güte Qes | 0,26 |
| Mechanische Güte Qms | 4,1 |
| Äquivalentvolumen Vas | 58,0 l |
| Bewegte Masse Mms | 72,0 g |
| Membranfläche Sd | 550 cm² |
| Lineare Auslenkung Xmax | 7 mm |
| Verschiebevolumen Vd | 375 cm³ |
| Antriebsfaktor BL | 21,6 Tm |
| Gleichstromwiderstand Re | 5,2 Ω |
| Schwingspuleninduktivität Le | 1 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Beyma 12MI100fs 58 Hz · Qts 0,22 · Vas 64 l · im Shop
- Beyma 12MCB700fs 51 Hz · Qts 0,27 · Vas 59,5 l · im Shop
- PRV Audio 12MR1200Xfs 52,5 Hz · Qts 0,21 · Vas 71,8 l · in der Datenbank
- PRV Audio 12MR2000X v2fs 64,7 Hz · Qts 0,28 · Vas 39,61 l · in der Datenbank
- PRV Audio 12MR2000X-NDYfs 67,2 Hz · Qts 0,31 · Vas 35,9 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MC |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 700 |
| Empfindlichkeit (dB) | 99 |
| Frequenz von (Hz) | 60 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 145 |
| Gewicht (kg) | 3.7 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.2 |
| Le (mH) | 1 |
| Fs (Hz) | 51 |
| Qms | 4.1 |
| Qes | 0.26 |
| Qts | 0.24 |
| Vas (l) | 58 |
| Xmax (mm) | 7 |
| Vd (cm³) | 375 |
| BL (Tm) | 21.6 |
| Mms (kg) | 0.072 |
| Sd (m²) | 0.055 |
