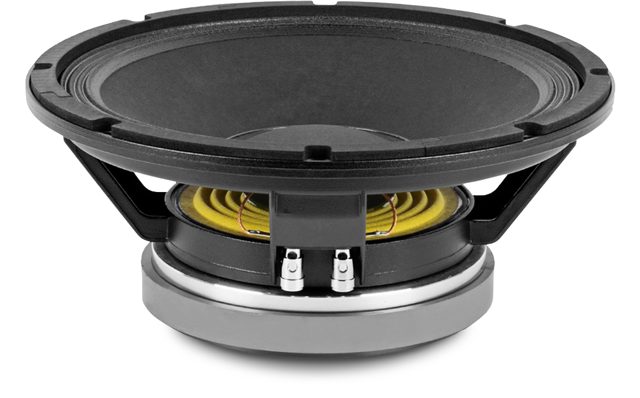

BEYMA 12MI100
BEYMA 12MI100 — 12" / 12 Zoll · Mitteltöner · Midrange
450 W AES - 100 dB - 60 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0011
Dokumente
BEYMA 12MI100 — 12" · Mitteltöner
450 W AES · 100 dB Empfindlichkeit · Frequenzbereich 60 Hz – 4000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 3 "
- Belastbarkeit: 450 W AES
- Empfindlichkeit: 100 dB
- Impedanz: 8 Ω
- Gewicht: 7.2 kg
- Einbautiefe: 135 mm
- Frequenzbereich: 60 – 4000 Hz
Serie: MI · Artikel-Nr: 42A-CHS-MT-BEY-0011
Beyma 12MI100: 12"-Mitteltöner mit 100 dB, Qts 0,22 und 450 W AES
100 dB Empfindlichkeit aus einem 12"-Konus ohne Horn: Der Beyma 12MI100 aus der MI-Serie erreicht diesen Wert mit einem Antrieb von 21,6 Tm, einer sehr leichten bewegten Masse von 47 g und einer Abstimmung, die auf nichts anderes als Mittelton ausgelegt ist. Xmax beträgt nur 3 mm, was ihn klar von den MC-Modellen abgrenzt, die auch Kick-Anteile übernehmen können.
Der Ferritantrieb bringt das Chassis auf 7,2 kg bei 135 mm Einbautiefe. Qts 0,22 bei 58 Hz Resonanz und 64 l Vas beschreiben einen extrem straff kontrollierten Antrieb, wie er für präzise Impulswiedergabe im Mittelton gewünscht ist. Die 3"-Schwingspule ist mit 450 W AES belastbar, die Induktivität liegt bei 1 mH, der nutzbare Bereich reicht von 60 bis 4.000 Hz.
Einsatz und Gehäuse
Der 12MI100 gehört in 3-Wege- und 4-Wege-Systeme mit hohem Wirkungsgrad, in denen ein Subwoofer und gegebenenfalls ein Kick-Bass alles unterhalb des Mitteltons übernehmen. Der Richtwert für das geschlossene Mitteltonabteil beträgt 6,9 l mit einer Einbauresonanz von 186 Hz. Die untere Trennung liegt deutlich oberhalb der 60 Hz Untergrenze, wegen der 3 mm Xmax sinnvoll über der Einbauresonanz und mit steiler Flanke. Nach oben nutzt du den Bereich bis 4.000 Hz, bei 12" Membrandurchmesser trennst du zum Horn besser deutlich darunter.
Der EBP von 252 macht deutlich, dass Tiefton nicht sein Gebiet ist; der Bassreflex-Richtwert von 12 l bei 95 Hz Abstimmung mit f3 126 Hz beschreibt bestenfalls ein Modul für den oberen Bass, und selbst dafür ist der Hub knapp. Den Mittelton dagegen liefert er mit einer Effizienz, die den Pegel eines Kompressionstreibers am Horn ohne große Absenkung erreicht. Die Auslegung prüfst du mit der Gehäuseberechnung von 42.audio.
Worauf du achten solltest
- 100 dB an 8 Ω, Re 6,3 Ω: sehr wenig Verstärkerleistung nötig, passt zu Hornsystemen.
- Xmax 3 mm, Vd 159 cm³: ausschließlich Mittelton, steiler Hochpass Pflicht.
- BL 21,6 Tm, Qts 0,22: extrem straffer Antrieb, kleine geschlossene Abteile.
- Ferritmagnet, 7,2 kg, Einbautiefe 135 mm.
- 450 W AES an 3"-Schwingspule, Le 1 mH.
Häufige Fragen
12MI100 oder 12MC700Nd?
Der 12MI100 bietet 100 dB und Qts 0,22, aber nur 3 mm Xmax und 450 W AES; der 12MC700Nd ist mit Qts 0,24, 51 Hz Resonanz und 58 l Vas ähnlich abgestimmt, hat aber deutlich mehr Hub und Belastbarkeit und wiegt mit Neodym etwa die Hälfte der 7,2 kg. Für reinen Mittelton ab dem oberen Bass ist der MI die präzisere Wahl, für Kick-Anteile und Gewicht der MC.
Wie tief darf ich trennen?
Deutlich oberhalb der 60 Hz Untergrenze und wegen der 3 mm Xmax besser über der Einbauresonanz von 186 Hz im geschlossenen Abteil von 6,9 l. Ein steiler Hochpass schützt die Schwingspule vor tieffrequentem Hub.
Passt er zu einem Kompressionstreiber ohne Pegelabsenkung?
Mit 100 dB liegt der 12MI100 näher am Pegel eines Horntreibers als jeder andere Mitteltöner dieser Reihe. Ob eine Absenkung im Hochtonzweig nötig ist, hängt vom gewählten Horn und Treiber ab, in der Regel bleibt sie klein.
Beyma 12MI100: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 12MI100 ist ein 12-Zoll-Mitteltöner aus der Serie MI und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 12MI100 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 58 Hz |
| Gesamtgüte Qts | 0,22 |
| Elektrische Güte Qes | 0,23 |
| Mechanische Güte Qms | 5,5 |
| Äquivalentvolumen Vas | 64,0 l |
| Bewegte Masse Mms | 47,0 g |
| Membranfläche Sd | 530 cm² |
| Lineare Auslenkung Xmax | 3 mm |
| Verschiebevolumen Vd | 159 cm³ |
| Antriebsfaktor BL | 21,6 Tm |
| Gleichstromwiderstand Re | 6,3 Ω |
| Schwingspuleninduktivität Le | 1 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MI |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 450 |
| Empfindlichkeit (dB) | 100 |
| Frequenz von (Hz) | 60 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 135 |
| Gewicht (kg) | 7.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.3 |
| Le (mH) | 1 |
| Fs (Hz) | 58 |
| Qms | 5.5 |
| Qes | 0.23 |
| Qts | 0.22 |
| Vas (l) | 64 |
| Xmax (mm) | 3 |
| Vd (cm³) | 159 |
| BL (Tm) | 21.6 |
| Mms (kg) | 0.047 |
| Sd (m²) | 0.053 |
