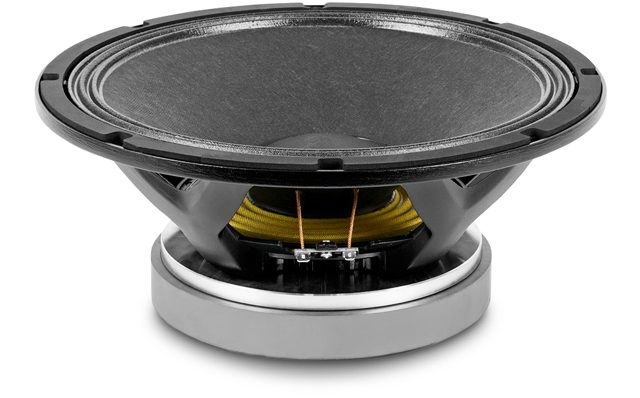

BEYMA 12MCB700
BEYMA 12MCB700 — 12" / 12 Zoll · Mitteltöner · Midrange
700 W AES - 98 dB - 55 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0008
Dokumente
BEYMA 12MCB700 — 12" · Mitteltöner
700 W AES · 98 dB Empfindlichkeit · Frequenzbereich 55 Hz – 4000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 3 "
- Belastbarkeit: 700 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Gewicht: 7.8 kg
- Einbautiefe: 139 mm
- Frequenzbereich: 55 – 4000 Hz
Serie: MCB · Artikel-Nr: 42A-CHS-MT-BEY-0008
Beyma 12MCB700: 12"-Mitteltöner mit 700 W AES, 98 dB und BL 21 Tm
Der Beyma 12MCB700 ist die Ferrit-Ausführung unter den 700-W-Mitteltönern der 12"-Klasse bei Beyma. Er kombiniert eine 3"-Schwingspule mit einem Antrieb von 21 Tm, bringt 98 dB Empfindlichkeit und arbeitet von 55 bis 4.000 Hz. Das Ferrit-Magnetsystem ist mit 7,8 kg schwer, dafür bei 139 mm Einbautiefe nicht übermäßig tief.
Mit Qts 0,27 bei 51 Hz Resonanz und 59,5 l Vas ist die Abstimmung straff, aber nicht ganz so extrem wie beim Neodym-Bruder. Qms 4,2 zeigt, dass ein Teil der Dämpfung mechanisch über die Aufhängung erfolgt. Die bewegte Masse von 55 g ist niedrig für ein 12"-Chassis mit 6 mm Xmax und erklärt die hohe Empfindlichkeit; das Verschiebevolumen von 330 cm³ reicht für den unteren Mittelton mit Reserven.
Einsatz und Gehäuse
Typische Aufgabe ist der Mittelton in stationären 3-Wege-Systemen und Tops, bei denen das Gewicht keine Rolle spielt. Ein geschlossenes Mitteltonabteil von 10 l als Richtwert ergibt eine Einbauresonanz von 134 Hz; die untere Trennung setzt du deutlich oberhalb der 55 Hz Untergrenze, sinnvoll über der Einbauresonanz. Nach oben ist der Bereich bis 4.000 Hz nutzbar, wobei der Übergang zum Kompressionstreiber bei einer 12"-Membran besser im unteren Teil davon liegt.
Mit einem EBP von 204 ist der Treiber klar für Bassreflex oder Horn ausgelegt, nicht für Tiefton im geschlossenen Gehäuse. Der Bassreflex-Richtwert liegt bei 21 l mit 70 Hz Abstimmung und einem f3 von 83 Hz, was für ein Kick-Modul oberhalb eines Subwoofers reicht. Für Tiefbass fehlt mit 6 mm Xmax der Hub. Berechne die Abstimmung mit der Gehäuseberechnung von 42.audio.
Worauf du achten solltest
- Ferritmagnet, 7,8 kg: für stationäre Anlagen, Gehäuse entsprechend verstärken.
- BL 21 Tm an 3"-Schwingspule: kräftiger Antrieb, 700 W AES Dauerlast.
- 98 dB an 8 Ω, Re 5,4 Ω, Le 1 mH.
- Einbautiefe 139 mm: passt in flache Mitteltonabteile.
- Xmax 6 mm: Mittelton und Kick, kein Tiefbass.
Häufige Fragen
Lohnt sich der Aufpreis für den 12MC700Nd?
Wenn das Gewicht zählt, ja: Der 12MC700Nd wiegt mit Neodym weniger als die Hälfte der 7,8 kg bei ansonsten sehr ähnlichen Daten, gleiche 51 Hz Resonanz und 700 W AES. Für stationäre Anlagen ist der 12MCB700 die wirtschaftlichere Wahl.
Welches Gehäuse für den Mittelton?
Ein geschlossenes, gut bedämpftes Abteil von 10 l als Richtwert mit 134 Hz Einbauresonanz. Kleiner geht auch, dann steigt die Resonanz und die Trennung wandert mit nach oben.
Wie verhält er sich gegenüber dem 12MI100?
Der 12MI100 ist mit Qts 0,22 und 64 l Vas ein reiner Mitteltöner mit sehr kurzem Hub. Der 12MCB700 bietet 6 mm Xmax und 700 W AES und geht mit 55 Hz Untergrenze tiefer, was ihn universeller macht.
Beyma 12MCB700: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 12MCB700 ist ein 12-Zoll-Mitteltöner aus der Serie MCB und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 12MCB700 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 51 Hz |
| Gesamtgüte Qts | 0,27 |
| Elektrische Güte Qes | 0,25 |
| Mechanische Güte Qms | 4,2 |
| Äquivalentvolumen Vas | 59,5 l |
| Bewegte Masse Mms | 55,0 g |
| Membranfläche Sd | 550 cm² |
| Lineare Auslenkung Xmax | 6 mm |
| Verschiebevolumen Vd | 330 cm³ |
| Antriebsfaktor BL | 21 Tm |
| Gleichstromwiderstand Re | 5,4 Ω |
| Schwingspuleninduktivität Le | 1 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Beyma 12MC700Ndfs 51 Hz · Qts 0,24 · Vas 58 l · im Shop
- PRV Audio 12MR2000X v2fs 64,7 Hz · Qts 0,28 · Vas 39,61 l · in der Datenbank
- Beyma 12MI100fs 58 Hz · Qts 0,22 · Vas 64 l · im Shop
- PRV Audio 12MR1200Xfs 52,5 Hz · Qts 0,21 · Vas 71,8 l · in der Datenbank
- PRV Audio 12MR2000X-NDYfs 67,2 Hz · Qts 0,31 · Vas 35,9 l · in der Datenbank
- PRV Audio 12MR2000fs 57,23 Hz · Qts 0,33 · Vas 52,52 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MCB |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 700 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 55 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 139 |
| Gewicht (kg) | 7.8 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.4 |
| Le (mH) | 1 |
| Fs (Hz) | 51 |
| Qms | 4.2 |
| Qes | 0.25 |
| Qts | 0.27 |
| Vas (l) | 59.5 |
| Xmax (mm) | 6 |
| Vd (cm³) | 330 |
| BL (Tm) | 21 |
| Mms (kg) | 0.055 |
| Sd (m²) | 0.055 |
