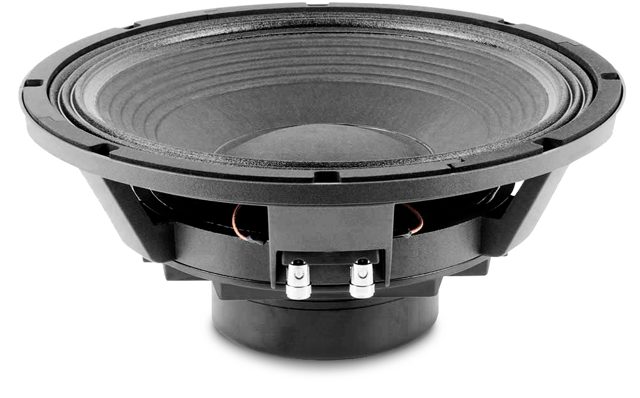

BEYMA 12P80Nd/V2
BEYMA 12P80Nd/V2 — 12" / 12 Zoll · Tieftöner · Bass · Neodym-Magnet
700 W AES - 100 dB - 50 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0029
Dokumente
BEYMA 12P80Nd/V2 — 12" · Tieftöner · Neodym-Magnet
700 W AES · 100 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 4 "
- Belastbarkeit: 700 W AES
- Empfindlichkeit: 100 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 5.6 kg
- Einbautiefe: 132 mm
- Frequenzbereich: 50 – 4000 Hz
Serie: P · Artikel-Nr: 42A-CHS-TT-BEY-0029
Beyma 12P80Nd/V2: 12"-Neodym-Tieftöner mit 100 dB für Mittelbass und Hornlast
Der Beyma 12P80Nd/V2 ist ein 12"-Tieftöner aus der P-Serie mit Neodym-Antrieb, 4"-Schwingspule und 700 W AES Belastbarkeit. Mit 100 dB Empfindlichkeit und einem Arbeitsbereich von 50 bis 4000 Hz ist er kein Subwoofer, sondern ein Mittelbass- und Bassmittelton-Chassis für Beschallung: Er soll in kompakten Tops, in Mittelbass-Hörnern und in Line-Array-Elementen viel Pegel aus wenig Volumen holen.
Was ihn innerhalb der 12"-Klasse einordnet, sind die Thiele-Small-Parameter: Qts 0,19, BL 23,7 Tm und eine bewegte Masse von nur 74 g bei Fs 47 Hz. Ein so starker Antrieb mit leichter Membran bedeutet hohe Effizienz und straffe Kontrolle, aber wenig Eigenbass im Gehäuse – der EBP von 235 sagt klar: Bassreflex oder Horn, nicht geschlossen. Xmax von 7,5 mm und 412 cm³ Verschiebevolumen reichen für kräftigen Kickbass; für tiefen Sub-Einsatz ist das Chassis nicht gedacht. Der Neodym-Magnet hält das Gewicht bei 5,6 kg, was in Flugsystemen und mobilen Tops zählt.
Einsatz und Gehäuse
Der Bassreflex-Richtwert liegt bei 8,3 l mit fb 88 Hz und f3 um 125 Hz – ein typisches Ergebnis der klassischen Näherung für ein Chassis mit so niedrigem Qts. In der Praxis wird der 12P80Nd/V2 daher meist größer und tiefer abgestimmt, etwa als Mittelbass in einem 2-Wege-Top über einem Subwoofer, oder er sitzt in einem Frontloaded-Horn, das seine Effizienz nach unten erweitert. Ein geschlossenes Gehäuse mit 5,1 l und fc 175 Hz ist nur für reine Mitteltonabteile in 3-Wege-Systemen interessant. Die genaue Auslegung rechnest du mit der Gehäuseberechnung auf 42.audio.
Nach oben spielt das Chassis bis 4000 Hz, die Trennung zum Hochtöner setzt du sinnvoll deutlich darunter, damit Bündelung und Membranresonanzen außen vor bleiben. Le von 0,9 mH ist für eine 4"-Spule moderat und hält den Impedanzanstieg im Mittelton flach. Ein Kompressionstreiber mit passendem Horn aus dem Beyma-Programm ist der naheliegende Partner.
Worauf du achten solltest
- 8 Ω mit Re 5 Ω: Endstufe für 8-Ω-Last planen, zwei parallel ergeben 4 Ω.
- Einbautiefe 132 mm, Gewicht 5,6 kg – flach und leicht für Tops und Arrays.
- 4"-Schwingspule und 700 W AES: hohe thermische Reserve im Dauerbetrieb.
- Xmax 7,5 mm: Mittelbass ja, Subwoofer nein – Hochpass unterhalb der Abstimmung setzen.
- Qts 0,19 und EBP 235: geschlossenes Gehäuse liefert kaum Tiefgang.
Häufige Fragen
Eignet sich der 12P80Nd/V2 als Subwoofer?
Nein. Mit Qts 0,19, 7,5 mm Xmax und einem Arbeitsbereich ab 50 Hz ist er als Mittelbass und Kickbass konzipiert. Für Tiefbass nimmst du ein Chassis mit mehr Hub und höherem Qts und lässt den 12P80Nd/V2 darüber arbeiten.
Welcher Verstärker passt zum 12P80Nd/V2?
Ein Kanal, der an 8 Ω stabil arbeitet und die 700 W AES nicht dauerhaft überschreitet. Wichtiger als die letzte Wattzahl ist ein Hochpassfilter, das Hübe unterhalb der Gehäuseabstimmung abfängt.
Was unterscheidet ihn vom 18 Sound 12ND940?
Die Parameter liegen sehr nah beieinander: Fs 49 Hz, Qts 0,2 und Vas 64,8 l beim 18 Sound gegenüber 47 Hz, 0,19 und 65 l beim Beyma. Gehäusetechnisch sind beide austauschbar; entscheiden werden Preis, Einbaumaße und Klangvorliebe.
Beyma 12P80Nd/V2: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 12P80Nd/V2 ist ein 12-Zoll-Tieftöner mit Neodymmagnet aus der Serie P und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 12P80Nd/V2 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 47 Hz |
| Gesamtgüte Qts | 0,19 |
| Elektrische Güte Qes | 0,2 |
| Mechanische Güte Qms | 5,2 |
| Äquivalentvolumen Vas | 65,0 l |
| Bewegte Masse Mms | 74,0 g |
| Membranfläche Sd | 550 cm² |
| Lineare Auslenkung Xmax | 7,5 mm |
| Verschiebevolumen Vd | 412 cm³ |
| Antriebsfaktor BL | 23,7 Tm |
| Gleichstromwiderstand Re | 5 Ω |
| Schwingspuleninduktivität Le | 0,9 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- B&C Speakers 12NDL76fs 50 Hz · Qts 0,19 · Vas 70 l · in der Datenbank
- B&C Speakers 12MH32fs 53 Hz · Qts 0,19 · Vas 63 l · in der Datenbank
- 18 Sound 12ND940fs 49 Hz · Qts 0,2 · Vas 64,8 l · im Shop
- B&C Speakers 12NDL76fs 50 Hz · Qts 0,2 · Vas 73 l · in der Datenbank
- B&C Speakers 12NW100fs 44 Hz · Qts 0,2 · Vas 43,3 l · in der Datenbank
- B&C Speakers 12PE32fs 51 Hz · Qts 0,18 · Vas 101 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | P |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 700 |
| Empfindlichkeit (dB) | 100 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 132 |
| Gewicht (kg) | 5.6 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5 |
| Le (mH) | 0.9 |
| Fs (Hz) | 47 |
| Qms | 5.2 |
| Qes | 0.2 |
| Qts | 0.19 |
| Vas (l) | 65 |
| Xmax (mm) | 7.5 |
| Vd (cm³) | 412 |
| BL (Tm) | 23.7 |
| Mms (kg) | 0.074 |
| Sd (m²) | 0.055 |
