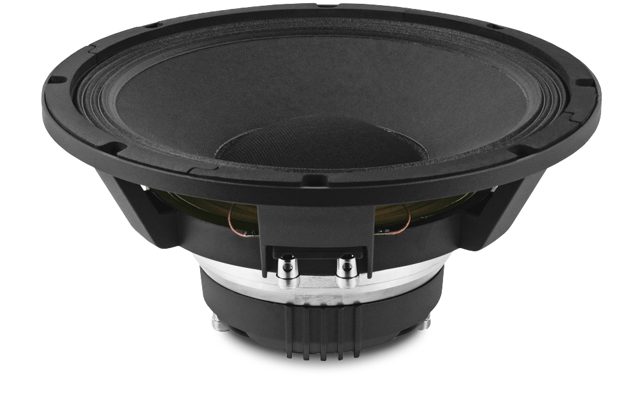

BEYMA 12XA30Nd

https://42.audio/web/image/product.template/11599/image_1920?unique=24e070f

BEYMA 12XA30Nd — 12" / 12 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Neodym-Magnet
350 W AES - 98 dB - 35 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0005

561,00 € 561.0 EUR 561,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. BEYMA 12XA30Nd

BEYMA 12XA30Nd — 12" · Koaxiallautsprecher · Neodym-Magnet

350 W AES · 98 dB Empfindlichkeit · Frequenzbereich 35 Hz – 20000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Belastbarkeit: 350 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 6.3 kg
  • Frequenzbereich: 35 – 20000 Hz

Serie: XA · Artikel-Nr: 42A-CHS-KO-BEY-0005

Beyma 12XA30Nd: 12"-Neodym-Koax mit Fs 35 Hz, 98 dB und leichter Membran für Punktquellen

Fs 35 Hz bei nur 47 g bewegter Masse: Der 12XA30Nd aus der XA-Serie von Beyma kombiniert eine sehr leichte 12"-Membran mit einer weichen Aufhängung und einem Neodym-Antrieb mit BL 15,3 Tm. Der resultierende Qts von 0,21 und das große Vas von 172 l sind die Signatur eines Chassis, das für Hornladung oder für stark bedämpfte, entzerrte Reflexgehäuse gedacht ist. Belastbarkeit 350 W AES, Empfindlichkeit 98 dB, 8 Ω, Übertragungsbereich des Systems 35 Hz bis 20.000 Hz.

Der Xmax beträgt 4 mm, das Verschiebevolumen 210 cm³ bei 530 cm² Membranfläche. Das ordnet den Tieftöner klar ein: Er ist auf Geschwindigkeit und Wirkungsgrad optimiert, nicht auf Hub. Bei Tiefbass-Pegeln übernimmt ein Subwoofer, im Grundton und Mittelton spielt die leichte Membran ihre Stärke aus. Verglichen mit dem 12CXA400Nd mit Qts 0,25, Vas 88,5 l und 6 mm Xmax ist der 12XA30Nd der luftigere, weniger hubstarke Entwurf.

Einsatz und Gehäuse

Rechnerisch empfiehlt der EBP von 159 Bassreflex, doch das Richtwertgehäuse zeigt die Grenzen der klassischen Näherung: rund 29 l netto bei 60 Hz Abstimmung und f3 um 81 Hz. Die tiefe Resonanzfrequenz von 35 Hz nutzt das nicht aus, weil Qts 0,21 in kleinen Reflexgehäusen einen Frequenzgang mit früh abfallendem Tiefton erzeugt. In der Praxis heißt das: entweder ein größeres, tief abgestimmtes Reflexgehäuse mit aktiver Entzerrung, oder eine Hornladung, bei der der geringe Qts zum Vorteil wird. Geschlossen sind es 17 l mit fc um 118 Hz, also die Auslegung als Top mit Subwoofer. Die Gehäuseberechnung von 42.audio hilft, diese Varianten gegeneinander abzuwägen.

Die Trennung zur Hochtoneinheit richtet sich nach den Angaben von Beyma zur XA-Serie. Weil der Xmax bei 4 mm liegt, ist ein steiler Hochpass unterhalb der Gehäuseabstimmung unverzichtbar. Einsatzgebiete sind koaxiale Tops in Sub-Sat-Systemen, Hornkonzepte für Heim und Studio, bei denen ein 12"-Koax den gesamten Bereich über dem Bass abdeckt, und Installationen, die Punktquellen-Abstrahlung mit hohem Wirkungsgrad verlangen.

Worauf du achten solltest

  • Qts 0,21 und Vas 172 l: Kandidat für Hornladung oder entzerrtes Reflexgehäuse
  • Xmax 4 mm: Tiefbass dem Subwoofer überlassen, steiler Hochpass setzen
  • 98 dB an 8 Ω, Re 6,8 Ω, 350 W AES: wirkungsgradstark, Endstufe mit Limiter
  • 6,3 kg Neodym: leicht genug für geflogene und mobile Tops
  • Le 1,3 mH: bei passiver Weiche in der Impedanzlinearisierung berücksichtigen

Häufige Fragen

Ist der 12XA30Nd ein Basschassis wegen Fs 35 Hz?

Nein. Die tiefe Resonanz kommt von der weichen Aufhängung und der leichten Membran, nicht von Hubreserve. Mit Xmax 4 mm und Qts 0,21 ist er ein Mittel-Hochton-orientierter Koax, der Tiefbass an einen Sub abgibt.

Welches Gehäuse passt am besten?

Als Richtwert 29 l Bassreflex bei 60 Hz mit f3 um 81 Hz oder 17 l geschlossen mit fc um 118 Hz. Wer den geringen Qts nutzen will, prüft eine Hornladung oder ein größeres, aktiv entzerrtes Reflexgehäuse in der Gehäuseberechnung.

Wie steht er zum B&C 12CXN76?

Der B&C 12CXN76 hat Fs 42 Hz, Qts 0,19 und Vas 120 l, ist also ähnlich straff angetrieben. Der Beyma 12XA30Nd geht mit Fs 35 Hz und Vas 172 l noch weicher in die Aufhängung. Beide findest du in der Chassis-Datenbank von 42.audio.

Beyma 12XA30Nd: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 12XA30Nd ist ein 12-Zoll-Koaxial-Chassis mit Neodymmagnet aus der Serie XA und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 12XA30Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs35 Hz
Gesamtgüte Qts0,21
Elektrische Güte Qes0,22
Mechanische Güte Qms7,98
Äquivalentvolumen Vas172,0 l
Bewegte Masse Mms47,0 g
Membranfläche Sd530 cm²
Lineare Auslenkung Xmax4 mm
Verschiebevolumen Vd210 cm³
Antriebsfaktor BL15,3 Tm
Gleichstromwiderstand Re6,8 Ω
Schwingspuleninduktivität Le1,3 mH

Gehäusevorschlag

Der EBP von 159 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 35 / 0,22

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
16,6 l
Einbauresonanz Fc
118 Hz
Grenzfrequenz F3
118 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
19,9 l
Abstimmfrequenz Fb
68 Hz
Grenzfrequenz F3
90 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Coaxial
Serie XA
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 350
Empfindlichkeit (dB) 98
Frequenz von (Hz) 35
Frequenz bis (Hz) 20000
Abmessungen & Korb
Durchmesser 12
Gewicht (kg) 6.3
Thiele-Small-Parameter
Re (Ω) 6.8
Le (mH) 1.3
Fs (Hz) 35
Qms 7.98
Qes 0.22
Qts 0.21
Vas (l) 172
Xmax (mm) 4
Vd (cm³) 210
BL (Tm) 15.3
Mms (kg) 0.047
Sd (m²) 0.053
