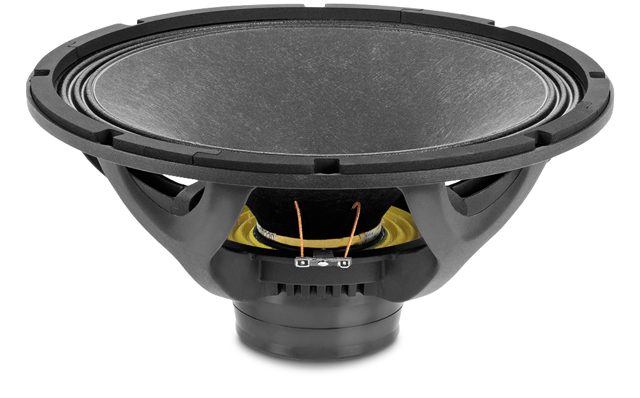

BEYMA 14MC700Nd
BEYMA 14MC700Nd — 14" / 14 Zoll · Mitteltöner · Midrange · Neodym-Magnet
700 W AES - 99 dB - 55 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0006
Dokumente
BEYMA 14MC700Nd — 14" · Mitteltöner · Neodym-Magnet
700 W AES · 99 dB Empfindlichkeit · Frequenzbereich 55 Hz – 4000 Hz
Technische Daten
- Durchmesser: 14 "
- Schwingspule: 3 "
- Belastbarkeit: 700 W AES
- Empfindlichkeit: 99 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 4 kg
- Einbautiefe: 166 mm
- Frequenzbereich: 55 – 4000 Hz
Serie: MC · Artikel-Nr: 42A-CHS-MT-BEY-0006
Beyma 14MC700Nd: 14"-Mitteltöner mit Neodym-Antrieb, 99 dB und 700 W AES
Der Beyma 14MC700Nd ist ein 14"-Mitteltöner aus der MC-Serie mit Neodym-Magnet, gebaut für den Mitteltonweg großer PA-Systeme. 700 W AES Belastbarkeit, 99 dB Empfindlichkeit und ein nutzbarer Bereich von 55 bis 4.000 Hz beschreiben ein Chassis, das den kompletten Abschnitt zwischen Bass und Kompressionstreiber übernehmen kann. Die 3"-Schwingspule liefert die thermische Reserve, die im Dauerbetrieb mit hohem Pegel nötig ist.
Innerhalb der 14"-Klasse fällt vor allem der Antrieb auf: ein BL von 22 Tm bei nur 86 g bewegter Masse und ein Qes von 0,3. Daraus ergeben sich ein Qts von 0,28 und ein EBP von 170, also ein Chassis, das auf Kontrolle und Impulsverhalten ausgelegt ist, nicht auf Tiefgang. Mit 4 kg bleibt der Neodym-Antrieb trotz 700 W leicht genug für mobile Tops und Line-Array-Module.
Einsatz und Gehäuse
Als Richtwert liefert ein Bassreflexgehäuse mit etwa 30 l und einer Abstimmung auf 67 Hz einen f3 von rund 79 Hz. Für den reinen Mitteltoneinsatz ist ein geschlossenes Mitteltonabteil die bessere Wahl: Rund 15 l ergeben die klassische Butterworth-Abstimmung mit fc bei 129 Hz. Die Trennung zum Bass legst du deutlich oberhalb der unteren Grenze von 55 Hz, praktisch also im Bereich der Gehäuseresonanz oder darüber; die genaue Auslegung rechnest du in der 42.audio-Gehäuseberechnung.
Nach oben reicht der 14MC700Nd bis 4.000 Hz, die Übergabe an einen Kompressionstreiber am Horn ist damit ohne Lücke möglich. Der Xmax von 7 mm bei 700 cm² Membranfläche (Vd 490 cm³) lässt auch kräftige Pegel im Grundtonbereich zu, ohne dass die Spule den linearen Bereich verlässt.
Worauf du achten solltest
- 8 Ω Nennimpedanz, Re 5,3 Ω: zwei Chassis parallel nur an Endstufen mit stabiler 4-Ω-Fähigkeit.
- Neodym-Magnet: nur 4 kg trotz 3"-Schwingspule und 700 W AES.
- Einbautiefe 166 mm, Le 1 mH: geringe Induktivität für sauberes Verhalten bis 4.000 Hz.
- Xmax 7 mm, Vd 490 cm³: genug Hub für Grundton, aber kein Subwoofer-Ersatz.
- Qts 0,28 und EBP 170: nicht für geschlossene Bassabstimmungen mit Tiefgang gedacht.
Häufige Fragen
Kann ich den 14MC700Nd als Tiefmitteltöner in einer 2-Wege-Box nutzen?
Möglich, aber mit Einschränkung: Im Bassreflexgehäuse von rund 30 l liegt der f3 bei 79 Hz, echten Tiefbass liefert das Chassis nicht. Als Tiefmitteltöner über einem Subwoofer, getrennt oberhalb von 55 Hz, funktioniert es sehr gut; darüber übernimmt ein Kompressionstreiber ab spätestens 4.000 Hz.
Welcher Verstärker passt zum 14MC700Nd?
Mit 99 dB Empfindlichkeit brauchst du wenig Leistung für hohe Pegel. Wer die 700 W AES im Dauerbetrieb ausnutzen will, sollte an 8 Ω entsprechend Reserve einplanen; im Heimbetrieb reichen deutlich kleinere Endstufen aus.
Warum eine 3"-Schwingspule bei einem Mitteltöner?
Die große Spule bringt mehr Wickelfläche und damit bessere Wärmeabfuhr, das ist die Basis für die 700 W AES. Gleichzeitig hält ein BL von 22 Tm die 86 g Membranmasse straff unter Kontrolle, was sich im Qes von 0,3 zeigt.
Beyma 14MC700Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 14MC700Nd ist ein 14-Zoll-Mitteltöner mit Neodymmagnet aus der Serie MC und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 14MC700Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 51 Hz |
| Gesamtgüte Qts | 0,28 |
| Elektrische Güte Qes | 0,3 |
| Mechanische Güte Qms | 3,3 |
| Äquivalentvolumen Vas | 78,0 l |
| Bewegte Masse Mms | 86,0 g |
| Membranfläche Sd | 700 cm² |
| Lineare Auslenkung Xmax | 7 mm |
| Verschiebevolumen Vd | 490 cm³ |
| Antriebsfaktor BL | 22 Tm |
| Gleichstromwiderstand Re | 5,3 Ω |
| Schwingspuleninduktivität Le | 1 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MC |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 700 |
| Empfindlichkeit (dB) | 99 |
| Frequenz von (Hz) | 55 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 14 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 166 |
| Gewicht (kg) | 4 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.3 |
| Le (mH) | 1 |
| Fs (Hz) | 51 |
| Qms | 3.3 |
| Qes | 0.3 |
| Qts | 0.28 |
| Vas (l) | 78 |
| Xmax (mm) | 7 |
| Vd (cm³) | 490 |
| BL (Tm) | 22 |
| Mms (kg) | 0.086 |
| Sd (m²) | 0.07 |
