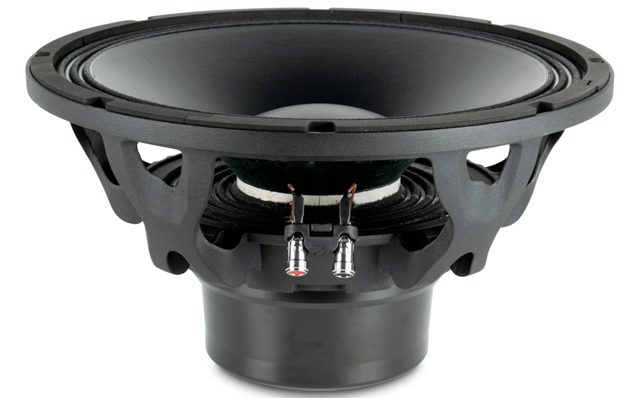

BEYMA 14MLEX1000Nd

BEYMA 14MLEX1000Nd

https://42.audio/web/image/product.template/11543/image_1920?unique=db9f5fe

BEYMA 14MLEX1000Nd — 14" / 14 Zoll · Tieftöner · Bass · Neodym-Magnet
1000 W AES - 99 dB - 50 – 4500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0026

390,00 € 390.0 EUR 390,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 14MLEX1000Nd

BEYMA 14MLEX1000Nd — 14" · Tieftöner · Neodym-Magnet

1000 W AES · 99 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4500 Hz

Technische Daten

  • Durchmesser: 14 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1000 W AES
  • Empfindlichkeit: 99 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 9.2 kg
  • Einbautiefe: 191 mm
  • Frequenzbereich: 50 – 4500 Hz

Serie: MLEX · Artikel-Nr: 42A-CHS-TT-BEY-0026

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs47 Hz
Gesamtgüte Qts0,22
Elektrische Güte Qes0,23
Mechanische Güte Qms4
Äquivalentvolumen Vas75,0 l
Bewegte Masse Mms107,0 g
Lineare Auslenkung Xmax11 mm
Antriebsfaktor BL26,5 Tm
Gleichstromwiderstand Re5,1 Ω
Schwingspuleninduktivität Le1,22 mH

Gehäusevorschlag

Der EBP von 204 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 47 / 0,23

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
8,0 l
Einbauresonanz Fc
151 Hz
Grenzfrequenz F3
151 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
10,1 l
Abstimmfrequenz Fb
87 Hz
Grenzfrequenz F3
113 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie MLEX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 1000
Empfindlichkeit (dB) 99
Frequenz von (Hz) 50
Frequenz bis (Hz) 4500
Abmessungen & Korb
Durchmesser 14
Schwingspule (Zoll) 4
Einbautiefe (mm) 191
Gewicht (kg) 9.2
Thiele-Small-Parameter
Re (Ω) 5.1
Le (mH) 1.22
Fs (Hz) 47
Qms 4
Qes 0.23
Qts 0.22
Vas (l) 75
Xmax (mm) 11
BL (Tm) 26.5
Mms (kg) 0.107
