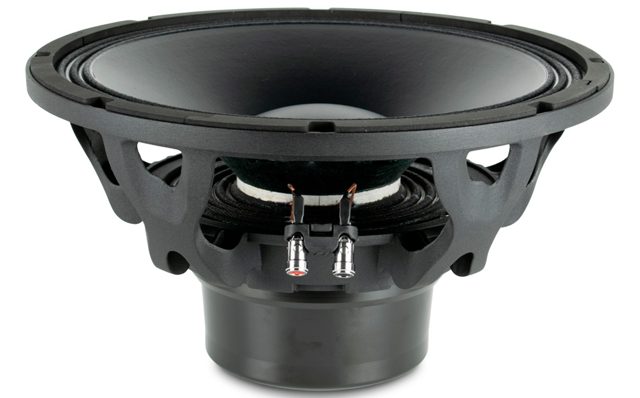

BEYMA 14MLEX1000Nd
BEYMA 14MLEX1000Nd — 14" / 14 Zoll · Tieftöner · Bass · Neodym-Magnet
1000 W AES - 99 dB - 50 – 4500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0026
Dokumente
BEYMA 14MLEX1000Nd — 14" · Tieftöner · Neodym-Magnet
1000 W AES · 99 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4500 Hz
Technische Daten
- Durchmesser: 14 "
- Schwingspule: 4 "
- Belastbarkeit: 1000 W AES
- Empfindlichkeit: 99 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 9.2 kg
- Einbautiefe: 191 mm
- Frequenzbereich: 50 – 4500 Hz
Serie: MLEX · Artikel-Nr: 42A-CHS-TT-BEY-0026
Beyma 14MLEX1000Nd: 14"-Neodym-Tieftöner mit 1000 W AES und 11 mm Xmax
14 Zoll ist ein Format, das zwischen den üblichen 12"- und 15"-Chassis sitzt – und genau diese Lücke füllt der Beyma 14MLEX1000Nd aus der MLEX-Serie. Mehr Membranfläche als ein 12", kompakter als ein 15", dazu ein Neodym-Antrieb mit 4"-Schwingspule, 1000 W AES Belastbarkeit und 99 dB Empfindlichkeit. Der Übertragungsbereich von 50 bis 4500 Hz zeigt, dass es sich um einen Tief-Mitteltöner für leistungsstarke 2-Wege-Systeme handelt, nicht um einen Subwoofer.
Die Parameterkombination ist bemerkenswert: Qts 0,22, BL 26,5 Tm und Mms 107 g stehen für einen sehr kräftigen Antrieb, gleichzeitig bietet das Chassis 11 mm Xmax – ungewöhnlich viel Hub für ein Chassis mit so niedrigem Qts. Das ergibt einen Mittelbass, der bei hohem Pegel sauber bleibt und im Kick-Bereich Reserven hat. Fs 47 Hz und Vas 75 l runden das Bild ab; der EBP von 204 weist ihn eindeutig als Bassreflex- und Hornchassis aus.
Einsatz und Gehäuse
Die klassischen Näherungsformeln liefern für den 14MLEX1000Nd einen Bassreflex-Richtwert von 15 l bei fb 77 Hz und f3 um 102 Hz. Dieses kleine Volumen ist typisch für Chassis mit Qts um 0,22 und markiert eher die Untergrenze: Für ein Top, das ohne Subwoofer auskommen soll, wirst du größer bauen und tiefer abstimmen, für ein Top über Subs ist der kompakte Richtwert ein guter Startpunkt. Als Mittelbass in einem Frontloaded-Horn nutzt du den starken Antrieb am besten aus. Ein geschlossenes Abteil mit 8 l und fc 151 Hz taugt nur als Mitteltonkammer in einem 3-Wege-System. Die genaue Auslegung übernimmt die Gehäuseberechnung auf 42.audio.
Mit einer oberen Grenze von 4500 Hz und Le 1,22 mH lässt sich die Trennung zum Hochtöner deutlich unterhalb dieser Grenze setzen, sodass Bündelung und Partialschwingungen keine Rolle spielen. Ein 1,4"- oder 2"-Kompressionstreiber mit passendem Horn aus dem Beyma-Programm ist die stimmige Ergänzung für ein System dieser Leistungsklasse.
Worauf du achten solltest
- Einbautiefe 191 mm – deutlich tiefer als übliche 12"-Chassis, Gehäusetiefe einplanen.
- Gewicht 9,2 kg trotz Neodym: der 4"-Antrieb ist massiv gebaut.
- 8 Ω nominal, Re 5,1 Ω – Endstufe mit rund 1000 W an 8 Ω sinnvoll.
- Xmax 11 mm bei Qts 0,22: viel Hub für einen Mittelbass, aber kein Subwoofer-Ersatz.
- BL 26,5 Tm: sehr starker Antrieb, braucht Bassreflex oder Horn, nicht geschlossen.
Häufige Fragen
Wofür ist ein 14"-Chassis sinnvoll, wenn es 12" und 15" gibt?
Es bringt mehr Fläche als ein 12" bei fast gleicher Gehäusebreite, ohne die Trägheit eines 15". Der 14MLEX1000Nd liefert damit mehr Mittelbass-Pegel in einem Top, das noch handlich bleibt, und kommt mit 4500 Hz oberer Grenze ohne Mitteltöner aus.
Kann ich den 14MLEX1000Nd als Subwoofer nutzen?
Nicht als alleinigen Bass: Qts 0,22 und der Arbeitsbereich ab 50 Hz sind für Kick und Mittelbass ausgelegt. Die 11 mm Xmax helfen bei hohen Pegeln im oberen Bass, ersetzen aber keinen Sub mit tiefer Abstimmung.
Welche Endstufe braucht der 14MLEX1000Nd?
Ein Kanal, der an 8 Ω im Bereich der 1000 W AES liefert, ist passend. Nutze ein Hochpassfilter unterhalb der Gehäuseabstimmung und ein Limiting im Bass, damit die thermische Reserve nicht durch mechanische Überlast zunichtegemacht wird.
Beyma 14MLEX1000Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 14MLEX1000Nd ist ein 14-Zoll-Tieftöner mit Neodymmagnet aus der Serie MLEX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 14MLEX1000Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 47 Hz |
| Gesamtgüte Qts | 0,22 |
| Elektrische Güte Qes | 0,23 |
| Mechanische Güte Qms | 4 |
| Äquivalentvolumen Vas | 75,0 l |
| Bewegte Masse Mms | 107,0 g |
| Lineare Auslenkung Xmax | 11 mm |
| Antriebsfaktor BL | 26,5 Tm |
| Gleichstromwiderstand Re | 5,1 Ω |
| Schwingspuleninduktivität Le | 1,22 mH |
Gehäusevorschlag
Der EBP von 204 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 47 / 0,23
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 8,0 l
- Einbauresonanz Fc
- 151 Hz
- Grenzfrequenz F3
- 151 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 10,1 l
- Abstimmfrequenz Fb
- 87 Hz
- Grenzfrequenz F3
- 113 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | MLEX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1000 |
| Empfindlichkeit (dB) | 99 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 4500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 14 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 191 |
| Gewicht (kg) | 9.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.1 |
| Le (mH) | 1.22 |
| Fs (Hz) | 47 |
| Qms | 4 |
| Qes | 0.23 |
| Qts | 0.22 |
| Vas (l) | 75 |
| Xmax (mm) | 11 |
| BL (Tm) | 26.5 |
| Mms (kg) | 0.107 |
