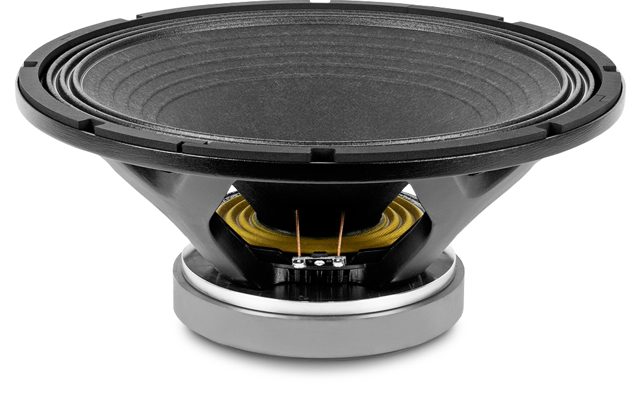

BEYMA 15MCB700
BEYMA 15MCB700 — 15" / 15 Zoll · Mitteltöner · Midrange
700 W AES - 99 dB - 45 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0002
Dokumente
BEYMA 15MCB700 — 15" · Mitteltöner
700 W AES · 99 dB Empfindlichkeit · Frequenzbereich 45 Hz – 4000 Hz
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 3 "
- Belastbarkeit: 700 W AES
- Empfindlichkeit: 99 dB
- Impedanz: 8 Ω
- Gewicht: 8 kg
- Einbautiefe: 177 mm
- Frequenzbereich: 45 – 4000 Hz
Serie: MCB · Artikel-Nr: 42A-CHS-MT-BEY-0002
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 44 Hz |
| Gesamtgüte Qts | 0,34 |
| Elektrische Güte Qes | 0,36 |
| Mechanische Güte Qms | 5,4 |
| Äquivalentvolumen Vas | 148,0 l |
| Bewegte Masse Mms | 96,0 g |
| Membranfläche Sd | 880 cm² |
| Lineare Auslenkung Xmax | 7 mm |
| Verschiebevolumen Vd | 385 cm³ |
| Antriebsfaktor BL | 20 Tm |
| Gleichstromwiderstand Re | 5,3 Ω |
| Schwingspuleninduktivität Le | 0,9 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MCB |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 700 |
| Empfindlichkeit (dB) | 99 |
| Frequenz von (Hz) | 45 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 177 |
| Gewicht (kg) | 8 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.3 |
| Le (mH) | 0.9 |
| Fs (Hz) | 44 |
| Qms | 5.4 |
| Qes | 0.36 |
| Qts | 0.34 |
| Vas (l) | 148 |
| Xmax (mm) | 7 |
| Vd (cm³) | 385 |
| BL (Tm) | 20 |
| Mms (kg) | 0.096 |
| Sd (m²) | 0.088 |
