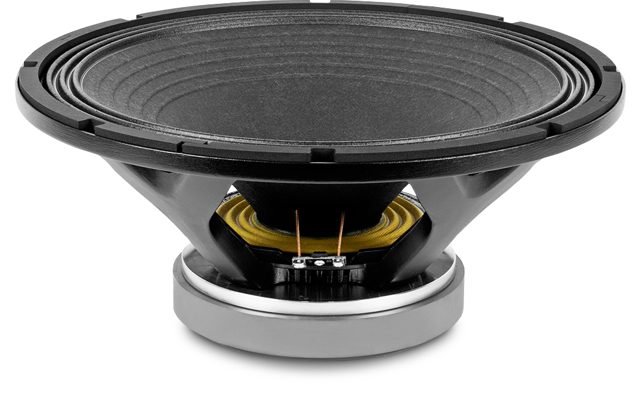

BEYMA 15MCB700
BEYMA 15MCB700 — 15" / 15 Zoll · Mitteltöner · Midrange
700 W AES - 99 dB - 45 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0002
Dokumente
BEYMA 15MCB700 — 15" · Mitteltöner
700 W AES · 99 dB Empfindlichkeit · Frequenzbereich 45 Hz – 4000 Hz
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 3 "
- Belastbarkeit: 700 W AES
- Empfindlichkeit: 99 dB
- Impedanz: 8 Ω
- Gewicht: 8 kg
- Einbautiefe: 177 mm
- Frequenzbereich: 45 – 4000 Hz
Serie: MCB · Artikel-Nr: 42A-CHS-MT-BEY-0002
Beyma 15MCB700: 15"-Mitteltöner mit 700 W AES, 99 dB und 45 Hz Untergrenze
Der Beyma 15MCB700 aus der MCB-Serie ist ein 15"-Mitteltöner mit 700 W AES, 99 dB Empfindlichkeit und einer 3"-Schwingspule. Mit 8 kg Gewicht ist er das schwerste Chassis dieser Gruppe, das Gewicht steckt im Antrieb: BL 20 Tm auf 96 g Mms ergeben ein Qes von 0,36 und ein Qts von 0,34. Der Frequenzbereich beginnt bei 45 Hz und endet bei 4.000 Hz.
Gegenüber den Neodym-Varianten der MC-Reihe ist der 15MCB700 die Wahl für Festinstallationen, bei denen das Gewicht keine Rolle spielt, die Belastbarkeit aber schon. Fs 44 Hz, Vas 148 l und ein EBP von 122 zeigen ein Chassis, das im Bassreflexgehäuse durchaus Grundton liefert und trotzdem sauber bis in die Mitten spielt. Der Xmax beträgt 7 mm.
Einsatz und Gehäuse
Als Bassreflex-Richtwert ergeben sich rund 100 l mit Abstimmung auf 49 Hz und f3 bei etwa 52 Hz, damit kannst du den 15MCB700 in einer 2-Wege-Box mit Horn als Tiefmitteltöner einsetzen. Für den Mitteltonweg in einem 3-Wege-System ist ein geschlossenes Mitteltonabteil von etwa 45 l mit fc bei 91 Hz sinnvoll; die Trennung zum Subwoofer legst du dann deutlich oberhalb der unteren Grenze von 45 Hz. Feinabstimmung über die Gehäuseberechnung bei 42.audio.
Oben ist bei 4.000 Hz die Übergabe an einen Kompressionstreiber fällig. Die niedrige Induktivität von 0,9 mH hilft, dass der Frequenzgang bis dorthin nicht vorzeitig abfällt. Plane 177 mm Einbautiefe und das Gewicht von 8 kg beim Gehäusebau ein, insbesondere bei der Befestigung der Schallwand.
Worauf du achten solltest
- 8 Ω, Re 5,3 Ω: an jeder PA-Endstufe problemlos zu betreiben.
- 8 kg Gewicht: stabile Schallwand und feste Verschraubung einplanen.
- 3"-Schwingspule, 700 W AES: hohe thermische Reserve für Dauerbetrieb.
- Einbautiefe 177 mm, Xmax 7 mm.
- Fs 44 Hz, Qts 0,34: Bassreflex-Richtwert 100 l, geschlossen 45 l.
Häufige Fragen
Ist der 15MCB700 auch als Bass in einer 2-Wege-Box brauchbar?
Ja, im Bassreflexgehäuse um 100 l, abgestimmt auf 49 Hz, liegt der f3 als Richtwert bei rund 52 Hz. Das reicht für Tops, die ohne Subwoofer laufen; für tieferen Bass gehört trotzdem ein Subwoofer darunter.
Wie unterscheidet sich der 15MCB700 vom 15MC700Nd?
Beide bieten 700 W AES, 3"-Schwingspule und 4.000 Hz Obergrenze. Der 15MCB700 wiegt 8 kg, reicht mit 45 Hz etwas tiefer und hat mit BL 20 Tm den stärkeren Antrieb; die Neodym-Version ist leichter und bringt etwas mehr Empfindlichkeit.
Welcher Verstärker ist passend?
99 dB Empfindlichkeit machen den 15MCB700 genügsam, bereits kleine Endstufen liefern hohe Pegel. Wer die 700 W AES nutzt, sollte an 8 Ω Leistungsreserve haben und einen Limiter setzen.
Bei 42.audio bekommst du den BEYMA 15MCB700 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 44 Hz |
| Gesamtgüte Qts | 0,34 |
| Elektrische Güte Qes | 0,36 |
| Mechanische Güte Qms | 5,4 |
| Äquivalentvolumen Vas | 148,0 l |
| Bewegte Masse Mms | 96,0 g |
| Membranfläche Sd | 880 cm² |
| Lineare Auslenkung Xmax | 7 mm |
| Verschiebevolumen Vd | 616 cm³ |
| Antriebsfaktor BL | 20 Tm |
| Gleichstromwiderstand Re | 5,3 Ω |
| Schwingspuleninduktivität Le | 0,9 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MCB |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 700 |
| Empfindlichkeit (dB) | 99 |
| Frequenz von (Hz) | 45 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 177 |
| Gewicht (kg) | 8 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.3 |
| Le (mH) | 0.9 |
| Fs (Hz) | 44 |
| Qms | 5.4 |
| Qes | 0.36 |
| Qts | 0.34 |
| Vas (l) | 148 |
| Xmax (mm) | 7 |
| Vd (cm³) | 616 |
| BL (Tm) | 20 |
| Mms (kg) | 0.096 |
| Sd (m²) | 0.088 |
