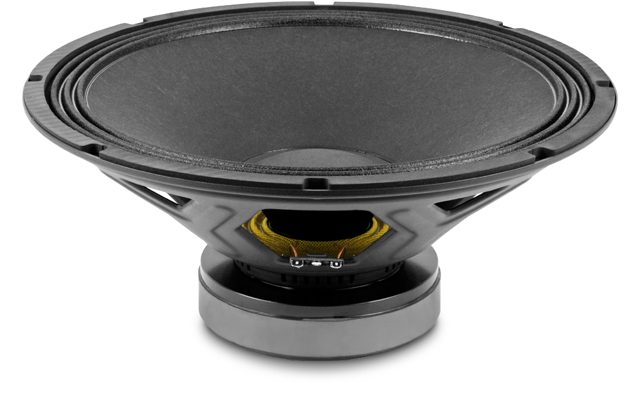

BEYMA 15MCS500
BEYMA 15MCS500 — 15" / 15 Zoll · Mitteltöner · Midrange
500 W AES - 98 dB - 50 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0004
Dokumente
BEYMA 15MCS500 — 15" · Mitteltöner
500 W AES · 98 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4000 Hz
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 2.5 "
- Belastbarkeit: 500 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Gewicht: 6.2 kg
- Einbautiefe: 172 mm
- Frequenzbereich: 50 – 4000 Hz
Serie: MCS · Artikel-Nr: 42A-CHS-MT-BEY-0004
Beyma 15MCS500: 15"-Mitteltöner mit 500 W AES, 98 dB und Qts 0,48
Der Beyma 15MCS500 ist ein 15"-Mitteltöner der MCS-Serie mit 2,5"-Schwingspule, 500 W AES Belastbarkeit und 98 dB Empfindlichkeit. Er deckt 50 bis 4.000 Hz ab und ist damit ein typischer Kandidat für den Grundton- und Mittenbereich in PA-Tops, Bühnenmonitoren und Gitarren- oder Bassboxen, in denen ein einzelnes 15"-Chassis viel Bereich abdecken muss.
Mit Fs 46 Hz, Qts 0,48 und Vas 134 l fällt der EBP mit 92 in den Bereich, in dem geschlossene und Bassreflexgehäuse beide funktionieren. Das hohe Qms von 7,8 steht für eine verlustarme Aufhängung, der Antrieb mit BL 17,6 Tm bewegt 98 g Mms über einen Xmax von 8 mm; das Verschiebevolumen von 704 cm³ ist für einen Mitteltöner großzügig.
Einsatz und Gehäuse
Wenn du Grundton bis in den Bass willst, liegt der Bassreflex-Richtwert bei rund 245 l mit Abstimmung auf 37 Hz und f3 um 33 Hz, das ist eine große Box. Für den Mitteltonweg eines 3-Wege-Systems ist ein geschlossenes Mitteltonabteil von etwa 115 l mit fc bei 68 Hz der praktikablere Weg, wobei kleinere, stärker bedämpfte Volumina im Monitorbau üblich sind. Die Trennung zum Bass liegt deutlich oberhalb von 50 Hz; rechne die Details mit der Gehäuseberechnung bei 42.audio durch.
Nach oben endet der Bereich bei 4.000 Hz, dort übernimmt ein Kompressionstreiber am Horn. Einbautiefe 172 mm und 6,2 kg Gewicht sind beim Gehäuse zu berücksichtigen.
Worauf du achten solltest
- 8 Ω Nennimpedanz, Re 5,6 Ω: unkritisch für alle gängigen Endstufen.
- Qts 0,48, EBP 92: geschlossenes Abteil und Bassreflex beide möglich.
- Xmax 8 mm, Vd 704 cm³: viel Hubreserve für den Grundton.
- Le 1,1 mH: Impedanzanstieg bei der Trennung um 4.000 Hz einplanen.
- Einbautiefe 172 mm, Gewicht 6,2 kg.
Häufige Fragen
Was ist der Unterschied zwischen 15MCS500 und 15MC500?
Beide haben 2,5"-Schwingspule, 500 W AES, 98 dB und 8 mm Xmax. Der 15MCS500 ist mit Qts 0,48 und Qes 0,5 etwas weicher abgestimmt und hat mit 92 den niedrigeren EBP; er kommt dadurch mit geschlossenen Gehäusen etwas besser zurecht, braucht bei Bassreflex aber mehr Volumen.
Eignet sich der 15MCS500 für eine Bassgitarrenbox?
Für einen Bass-Combo, der viel Grundton und Attack liefern soll, passen 8 mm Xmax, 500 W AES und 98 dB gut. Tiefbass unter 50 Hz gehört nicht zu seinen Aufgaben; im geschlossenen oder moderat abgestimmten Gehäuse liefert er einen straffen, durchsetzungsfähigen Ton.
Wie viel Verstärkerleistung brauche ich?
98 dB Empfindlichkeit bedeuten hohe Pegel schon aus kleinen Endstufen. Für das volle Potenzial der 500 W AES sollte die Endstufe an 8 Ω entsprechend dimensioniert sein und im PA-Betrieb einen Limiter haben.
Beyma 15MCS500: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 15MCS500 ist ein 15-Zoll-Mitteltöner aus der Serie MCS und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 15MCS500 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 46 Hz |
| Gesamtgüte Qts | 0,48 |
| Elektrische Güte Qes | 0,5 |
| Mechanische Güte Qms | 7,8 |
| Äquivalentvolumen Vas | 134,0 l |
| Bewegte Masse Mms | 98,0 g |
| Membranfläche Sd | 880 cm² |
| Lineare Auslenkung Xmax | 8 mm |
| Verschiebevolumen Vd | 704 cm³ |
| Antriebsfaktor BL | 17,6 Tm |
| Gleichstromwiderstand Re | 5,6 Ω |
| Schwingspuleninduktivität Le | 1,1 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MCS |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 500 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 172 |
| Gewicht (kg) | 6.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.6 |
| Le (mH) | 1.1 |
| Fs (Hz) | 46 |
| Qms | 7.8 |
| Qes | 0.5 |
| Qts | 0.48 |
| Vas (l) | 134 |
| Xmax (mm) | 8 |
| Vd (cm³) | 704 |
| BL (Tm) | 17.6 |
| Mms (kg) | 0.098 |
| Sd (m²) | 0.088 |
