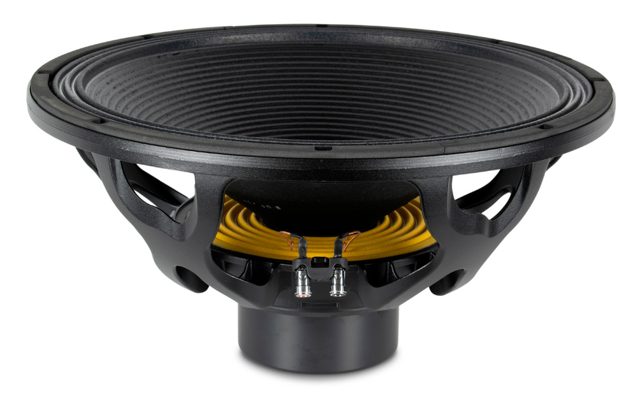

BEYMA 18LEX1000Nd
BEYMA 18LEX1000Nd — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass · Neodym-Magnet
1000 W AES - 98 dB - 35 – 1000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0005
Dokumente
BEYMA 18LEX1000Nd — 18" · Tieftöner · Neodym-Magnet
1000 W AES · 98 dB Empfindlichkeit · Frequenzbereich 35 Hz – 1000 Hz
Technische Daten
- Durchmesser: 18 "
- Schwingspule: 3.5 "
- Belastbarkeit: 1000 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 7.6 kg
- Einbautiefe: 233 mm
- Frequenzbereich: 35 – 1000 Hz
Serie: LEX · Artikel-Nr: 42A-CHS-TT-BEY-0005
Beyma 18LEX1000Nd: 7,6 kg leichter 18"-Tieftöner mit Neodym, 11 mm Xmax und 1000 W AES
Wer einen 18"-Subwoofer transportabel bauen will, schaut zuerst aufs Gewicht. Der Beyma 18LEX1000Nd bringt mit Neodym-Antrieb 7,6 kg auf die Waage und liefert dabei 1000 W AES Belastbarkeit, 98 dB Empfindlichkeit und 11 mm Xmax. Er stammt aus der LEX-Serie und deckt 35 bis 1000 Hz an 8 Ω ab.
Die Thiele-Small-Parameter zeigen ein klassisches Bassreflex-Chassis: fs 34 Hz, Qts 0,39, Vas 260 l. Die 3,5"-Schwingspule mit Re 5,1 Ω und Le 1,6 mH treibt 185 g bewegte Masse mit BL 22 Tm an, das Verschiebevolumen beträgt 1255 cm³. Das Qms von 5,6 ist für ein PA-Chassis eher niedrig und steht für eine Aufhängung mit spürbarer mechanischer Dämpfung, was Resonanzüberhöhungen im Gehäuse etwas entschärft.
Einsatz und Gehäuse
EBP 81 heißt: Bassreflex und geschlossen sind beide möglich. Der Richtwert für Bassreflex liegt bei 261 l, Abstimmung und f3 bei 33 Hz. Das ist viel Volumen, aber es nutzt den Tiefgang des Chassis voll aus – für Sub-Anwendungen in Musik und Kino die passende Auslegung. Geschlossen ergeben sich 114 l mit fc 62 Hz als Butterworth-Ausgangspunkt, ein guter Kompromiss für Installationen mit begrenztem Platz und aktiver Entzerrung.
Die Einbautiefe von 233 mm ist die größte Hürde bei flachen Gehäusen. Als Subwoofer trennst du weit unterhalb der oberen Grenze von 1000 Hz; ein Hochpass unterhalb der Abstimmung bleibt bei 1000 W Pflicht. Portlänge und Portfläche für dein Volumen bekommst du aus der Gehäuseberechnung von 42.audio.
Worauf du achten solltest
- 8 Ω, Re 5,1 Ω: unkritisch für PA-Endstufen mit 8-Ω-Freigabe.
- Nur 7,6 kg: spart bei Doppel-18"-Gehäusen deutlich Gewicht gegenüber Ferrit-Chassis.
- Einbautiefe 233 mm: Gehäusetiefe daran ausrichten.
- Xmax 11 mm, Vd 1255 cm³: ausreichend Hub für Sub-Einsatz bis zur Abstimmfrequenz.
- Neodym: bei Dauerlast auf Kühlung achten, der Magnetfluss ist temperaturabhängig.
Häufige Fragen
Was ist der Unterschied zum 18LEX1000Fe?
Die Auslegung ist gleich: fs 34 Hz, Qts 0,39 gegenüber 0,38, Vas 260 l gegenüber 250 l, gleiche 1000 W AES. Der Nd wiegt 7,6 kg, das Ferritmodell deutlich mehr. Wenn die Box bewegt wird, lohnt sich Neodym; für fest installierte Subs ist das Ferritmodell die pragmatische Alternative.
Passt der 18LEX1000Nd in ein kompaktes Gehäuse?
Geschlossen sind 114 l mit fc 62 Hz der Richtwert, das ist für einen 18" kompakt. Tiefbass unter der Resonanz musst du dann per DSP anheben, was Hub und Leistung kostet. Für vollen Tiefgang ohne Entzerrung bleibt der Bassreflex-Richtwert von 261 l die bessere Basis.
Welche Endstufe passt zum 18LEX1000Nd?
Bei 1000 W AES an 8 Ω nutzt eine Endstufe mit dieser Leistung das Chassis aus; mit 98 dB Empfindlichkeit erreichst du auch mit weniger Leistung hohe Pegel. Wichtiger als Reserven nach oben ist ein Hochpass, der bei tiefen Frequenzen die 11 mm Xmax schützt.
Beyma 18LEX1000Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 18LEX1000Nd ist ein 18-Zoll-Tieftöner mit Neodymmagnet aus der Serie LEX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 18LEX1000Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 34 Hz |
| Gesamtgüte Qts | 0,39 |
| Elektrische Güte Qes | 0,42 |
| Mechanische Güte Qms | 5,6 |
| Äquivalentvolumen Vas | 260,0 l |
| Bewegte Masse Mms | 185,0 g |
| Membranfläche Sd | 1.255 cm² |
| Lineare Auslenkung Xmax | 11 mm |
| Verschiebevolumen Vd | 1.255 cm³ |
| Antriebsfaktor BL | 22 Tm |
| Gleichstromwiderstand Re | 5,1 Ω |
| Schwingspuleninduktivität Le | 1,6 mH |
Gehäusevorschlag
Der EBP von 81 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 34 / 0,42
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 113,7 l
- Einbauresonanz Fc
- 62 Hz
- Grenzfrequenz F3
- 62 Hz
Bassreflex (QB3 nach Small)
- Gehäusevolumen Vb
- 232,6 l
- Abstimmfrequenz Fb
- 35 Hz
- Grenzfrequenz F3
- 36 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Beyma 18LEX1600Fefs 34 Hz · Qts 0,38 · Vas 188 l · im Shop
- Beyma 18LEX1000Fefs 34 Hz · Qts 0,38 · Vas 250 l · im Shop
- FaitalPRO 18FX800fs 34 Hz · Qts 0,4 · Vas 247 l · in der Datenbank
- FaitalPRO 18HP1010fs 35 Hz · Qts 0,4 · Vas 240,1 l · in der Datenbank
- Beyma 18LEX1200Fefs 32 Hz · Qts 0,38 · Vas 277 l · im Shop
- FaitalPRO 18HW1070fs 32 Hz · Qts 0,38 · Vas 195,9 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | LEX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1000 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 35 |
| Frequenz bis (Hz) | 1000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 18 |
| Schwingspule (Zoll) | 3.5 |
| Einbautiefe (mm) | 233 |
| Gewicht (kg) | 7.6 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.1 |
| Le (mH) | 1.6 |
| Fs (Hz) | 34 |
| Qms | 5.6 |
| Qes | 0.42 |
| Qts | 0.39 |
| Vas (l) | 260 |
| Xmax (mm) | 11 |
| Vd (cm³) | 1255 |
| BL (Tm) | 22 |
| Mms (kg) | 0.185 |
| Sd (m²) | 0.1255 |
