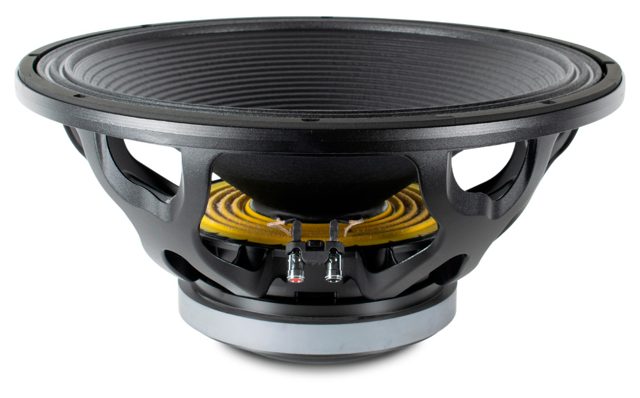

BEYMA 18LEX1200Fe

https://42.audio/web/image/product.template/11523/image_1920?unique=24e070f

BEYMA 18LEX1200Fe — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
1200 W AES - 97 dB - 40 – 1000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0010

315,00 € 315.0 EUR 315,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 18LEX1200Fe

BEYMA 18LEX1200Fe — 18" · Tieftöner · Ferrit-Magnet

1200 W AES · 97 dB Empfindlichkeit · Frequenzbereich 40 Hz – 1000 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1200 W AES
  • Empfindlichkeit: 97 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 14 kg
  • Einbautiefe: 225 mm
  • Frequenzbereich: 40 – 1000 Hz

Serie: LEX · Artikel-Nr: 42A-CHS-TT-BEY-0010

Beyma 18LEX1200Fe: 18"-Tieftöner mit 4"-Schwingspule, fs 32 Hz und 1200 W AES

Der Beyma 18LEX1200Fe ist ein 18"-Subwoofer-Chassis der LEX-Serie mit Ferritantrieb, 4"-Schwingspule und 1200 W AES Belastbarkeit. Die Empfindlichkeit beträgt 97 dB an 8 Ω, der nutzbare Bereich 40 bis 1000 Hz. Mit 14 kg gehört er zu den schweren Vertretern der Serie – die Kehrseite des großen Ferritmagneten und der Kühlmasse einer 4"-Spule.

Mit fs 32 Hz hat er die tiefste Resonanz unter den Ferrit-Modellen der LEX-Serie; Vas 277 l und Qts 0,38 beschreiben eine weiche, großzügig bemessene Aufhängung. Das hohe Qms von 12,2 zeigt eine mechanisch verlustarme Konstruktion. 200 g bewegte Masse, BL 23,2 Tm und 11 mm Xmax ergeben ein Chassis, das in großen Reflexgehäusen tief und kontrolliert spielt.

Einsatz und Gehäuse

EBP 82: Bassreflex und geschlossen sind beide denkbar, wobei Bassreflex hier das Potenzial ausschöpft. Richtwert: 259 l, Abstimmung auf 32 Hz, f3 ebenfalls 32 Hz. Das ist ein Gehäuse für Subwoofer-Aufgaben, bei denen es auf Tiefgang bis in den untersten Bassbereich ankommt – Live-Bühne, Kino, Club. Geschlossen wären 113 l mit fc 60 Hz der Butterworth-Ausgangspunkt, dann aber mit deutlich weniger Tiefbass.

Achte auf die Einbautiefe von 225 mm. Bei einer Trennung als Subwoofer weit unterhalb von 1000 Hz spielt die Induktivität von 1,21 mH keine Rolle. Die Aufhängung braucht bei 1200 W einen Hochpass unter der Abstimmfrequenz, damit die 11 mm Xmax bei Frequenzen ohne Gehäuseunterstützung nicht überschritten werden. Für abweichende Volumen liefert die Gehäuseberechnung von 42.audio die passende Abstimmung.

Worauf du achten solltest

  • 8 Ω, Re 5,3 Ω: Standardlast für PA-Endstufen.
  • 14 kg Ferrit-Chassis: Schallwand und Verschraubung müssen das Gewicht dauerhaft tragen.
  • Einbautiefe 225 mm, 4"-Schwingspule.
  • fs 32 Hz, Vas 277 l: Bassreflex-Richtwert 259 l – nicht in kleine Kisten zwingen.
  • Xmax 11 mm: Hochpass unter der Abstimmung bei voller Leistung einplanen.

Häufige Fragen

18LEX1200Fe oder 18LEX1600Fe?

Der 18LEX1600Fe hat mit Vas 188 l und fs 34 Hz eine steifere Aufhängung und läuft in kleineren Gehäusen; der 18LEX1200Fe mit Vas 277 l und fs 32 Hz braucht mehr Volumen und geht dafür tiefer. Beide haben Qts 0,38. Wenn Platz da ist, liefert der 1200er den entspannteren Tiefbass; wenn das Gehäuse kompakt sein muss, der 1600er.

Wie unterscheidet er sich vom Beyma 18PWB1000Fe/S?

Der 18PWB1000Fe/S hat fs 27 Hz und Vas 317 l bei ebenfalls Qts 0,38, ist also noch weicher aufgehängt und braucht ein noch größeres Gehäuse. Der 18LEX1200Fe mit 1200 W AES und 4"-Schwingspule ist die belastbarere Variante mit etwas geringerem Volumenbedarf. Beide führt 42.audio im Shop.

Welcher Verstärker ist für den 18LEX1200Fe sinnvoll?

1200 W AES an 8 Ω. Ein Verstärker, der diese Leistung dauerhaft an 8 Ω bringt, passt; mit 97 dB Empfindlichkeit kommst du aber auch mit weniger weit. Nutze Limiter und Hochpass, dann bleiben Spule und Aufhängung im sicheren Bereich.

Beyma 18LEX1200Fe: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 18LEX1200Fe ist ein 18-Zoll-Tieftöner mit Ferritmagnet aus der Serie LEX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 18LEX1200Fe mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs32 Hz
Gesamtgüte Qts0,38
Elektrische Güte Qes0,39
Mechanische Güte Qms12,2
Äquivalentvolumen Vas277,0 l
Bewegte Masse Mms200,0 g
Lineare Auslenkung Xmax11 mm
Verschiebevolumen Vd1 cm³
Antriebsfaktor BL23,2 Tm
Gleichstromwiderstand Re5,3 Ω
Schwingspuleninduktivität Le1,21 mH

Gehäusevorschlag

Der EBP von 82 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 32 / 0,39

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
112,5 l
Einbauresonanz Fc
60 Hz
Grenzfrequenz F3
60 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
227,4 l
Abstimmfrequenz Fb
34 Hz
Grenzfrequenz F3
35 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie LEX
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 1200
Empfindlichkeit (dB) 97
Frequenz von (Hz) 40
Frequenz bis (Hz) 1000
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4
Einbautiefe (mm) 225
Gewicht (kg) 14
Thiele-Small-Parameter
Re (Ω) 5.3
Le (mH) 1.21
Fs (Hz) 32
Qms 12.2
Qes 0.39
Qts 0.38
Vas (l) 277
Xmax (mm) 11
Vd (cm³) 1.3
BL (Tm) 23.2
Mms (kg) 0.2
