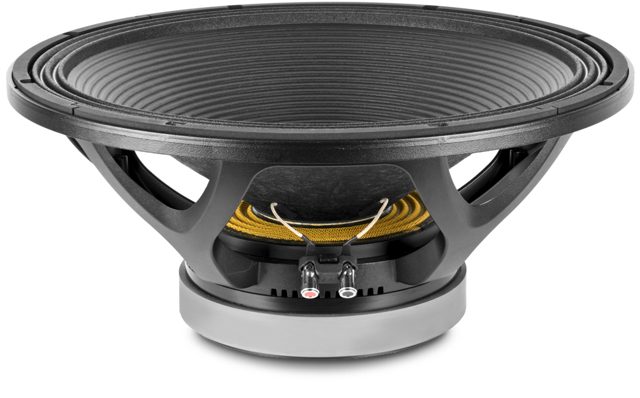

BEYMA 18PWB1000Fe/S

https://42.audio/web/image/product.template/11524/image_1920?unique=24e070f

BEYMA 18PWB1000Fe/S — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
1000 W AES - 96 dB - 30 – 2000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0011

405,00 € 405.0 EUR 405,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 18PWB1000Fe/S

BEYMA 18PWB1000Fe/S — 18" · Tieftöner · Ferrit-Magnet

1000 W AES · 96 dB Empfindlichkeit · Frequenzbereich 30 Hz – 2000 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1000 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 13.5 kg
  • Einbautiefe: 212 mm
  • Frequenzbereich: 30 – 2000 Hz

Serie: PWB · Artikel-Nr: 42A-CHS-TT-BEY-0011

Beyma 18PWB1000Fe/S: 18"-Subwoofer mit 1000 W AES und Fs 27 Hz für tiefe Reflexabstimmung

Der Beyma 18PWB1000Fe/S ist ein 18"-Tieftöner aus der PWB-Serie mit Ferritmagnet, 4"-Schwingspule und 1000 W AES Belastbarkeit. Gedacht ist er für Subwoofer und Bassgehäuse in der Beschallung, wo Dauerpegel und Tiefgang zusammenkommen müssen: 96 dB Empfindlichkeit und 12,5 mm linearer Hub ergeben ein Verschiebevolumen von 1560 cm³, also die Luftmenge, die pro Halbwelle tatsächlich bewegt wird.

Innerhalb der 18"-Klasse fällt der Parametersatz auf. Fs 27 Hz, Qts 0,38 und Vas 317 l sind Werte, die zu einem tief abgestimmten Reflexgehäuse passen und nicht zu einem kompakten Bandpass. Die Membranmasse von 245 g ist für einen 18"-Ferrit moderat, der Antrieb mit BL 25 Tm hält sie sauber unter Kontrolle. Mit 13,5 kg und 212 mm Einbautiefe bleibt das Chassis zudem handhabbar, was bei Ferritmagneten in dieser Größe nicht selbstverständlich ist.

Einsatz und Gehäuse

Als Richtwert aus den Thiele-Small-Parametern ergibt sich für Bassreflex ein Nettovolumen um 296 l bei einer Abstimmung auf 27 Hz; die untere Grenzfrequenz f3 liegt dann ebenfalls bei etwa 27 Hz. Das ist ein großes Gehäuse, dafür bekommst du einen Tiefgang, den kleinere 18"-Konzepte nicht liefern. Geschlossen liegt der Richtwert bei rund 129 l mit fc um 50 Hz, und der EBP von 68 zeigt, dass beide Bauformen funktionieren. Die genaue Auslegung rechnest du mit der Gehäuseberechnung bei 42.audio durch.

Der nutzbare Bereich beginnt bei 30 Hz; die obere Angabe von 2000 Hz markiert nur das Ende des Übertragungsbereichs, im Subwoofer trennst du weit darunter. Bei 8 Ω und 1000 W AES passt eine Endstufe, die an 8 Ω etwa diese Leistung sauber abgibt, dazu ein Subsonic-Hochpass unterhalb der Abstimmfrequenz, damit die Membran unter fb nicht frei ausschwingt.

Worauf du achten solltest

  • 8 Ω Nennimpedanz, Re 6 Ω: zwei parallel geschaltete Chassis belasten die Endstufe mit 4 Ω.
  • Einbautiefe 212 mm, dahinter braucht der Ferritmagnet noch Luft zur Rückwand.
  • 13,5 kg pro Chassis: bei Doppel-18"-Subs das Gesamtgewicht der Box einkalkulieren.
  • Xmax 12,5 mm linear, darüber steigt der Klirr; Hochpass unter fb setzen.
  • Le 2 mH: der Impedanzanstieg nach oben ist im Subwooferbetrieb unkritisch.

Häufige Fragen

Wie unterscheidet sich der 18PWB1000Fe/S vom Beyma 18LEX1200Fe?

Beide haben Qts 0,38. Der 18LEX1200Fe liegt mit Fs 32 Hz und Vas 277 l etwas straffer und kommt mit einem kleineren Reflexgehäuse aus. Der 18PWB1000Fe/S geht mit Fs 27 Hz und Vas 317 l tiefer, braucht dafür aber mehr Volumen.

Welche Endstufe passt zum 18PWB1000Fe/S?

Rechne mit einer Endstufe, die an 8 Ω in der Größenordnung der 1000 W AES liefert. Wichtiger als die letzte Wattzahl ist ein sauberes Limiting, denn Clipping belastet die 4"-Schwingspule thermisch stärker als unverzerrte Musikspitzen.

Funktioniert der Treiber auch in einem geschlossenen Gehäuse?

Ja, der Richtwert liegt bei etwa 129 l mit fc um 50 Hz. Du verzichtest damit auf den Tiefgang der Reflexvariante, bekommst aber ein Gehäuse, das weniger als die Hälfte des Reflexvolumens braucht und sich mit DSP-Entzerrung gut nach unten erweitern lässt.

Beyma 18PWB1000Fe/S: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 18PWB1000Fe/S ist ein 18-Zoll-Tieftöner mit Ferritmagnet aus der Serie PWB und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 18PWB1000Fe/S mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs27 Hz
Gesamtgüte Qts0,38
Elektrische Güte Qes0,4
Mechanische Güte Qms8,2
Äquivalentvolumen Vas317,0 l
Bewegte Masse Mms245,0 g
Membranfläche Sd1.255 cm²
Lineare Auslenkung Xmax12,5 mm
Verschiebevolumen Vd1.560 cm³
Antriebsfaktor BL25 Tm
Gleichstromwiderstand Re6 Ω
Schwingspuleninduktivität Le2 mH

Gehäusevorschlag

Der EBP von 68 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 27 / 0,4

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
128,8 l
Einbauresonanz Fc
50 Hz
Grenzfrequenz F3
50 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
260,2 l
Abstimmfrequenz Fb
29 Hz
Grenzfrequenz F3
29 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie PWB
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 1000
Empfindlichkeit (dB) 96
Frequenz von (Hz) 30
Frequenz bis (Hz) 2000
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4
Einbautiefe (mm) 212
Gewicht (kg) 13.5
Thiele-Small-Parameter
Re (Ω) 6
Le (mH) 2
Fs (Hz) 27
Qms 8.2
Qes 0.4
Qts 0.38
Vas (l) 317
Xmax (mm) 12.5
Vd (cm³) 1560
BL (Tm) 25
Mms (kg) 0.245
Sd (m²) 0.1255
