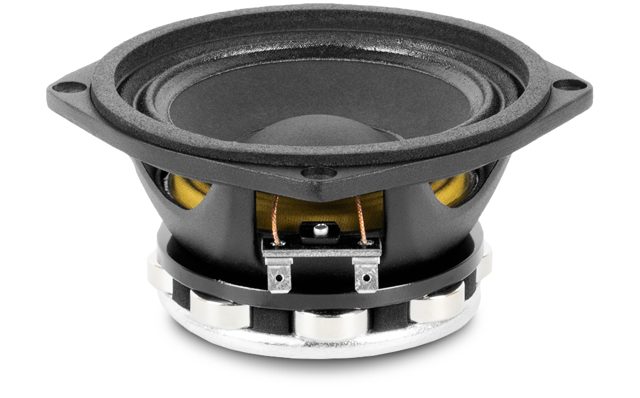

BEYMA 5G40Nd/N
BEYMA 5G40Nd/N — 5" / 5 Zoll · Gitarrenlautsprecher · Gitarrenspeaker · Neodym-Magnet
100 W AES - 92 dB - 150 – 17000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-GL-BEY-0005
Dokumente
BEYMA 5G40Nd/N — 5" · Gitarrenlautsprecher · Neodym-Magnet
100 W AES · 92 dB Empfindlichkeit · Frequenzbereich 150 Hz – 17000 Hz
Technische Daten
- Durchmesser: 5 "
- Schwingspule: 1.5 "
- Belastbarkeit: 100 W AES
- Empfindlichkeit: 92 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.2 kg
- Einbautiefe: 72 mm
- Frequenzbereich: 150 – 17000 Hz
Serie: G · Artikel-Nr: 42A-CHS-GL-BEY-0005
BEYMA 5G40Nd/N: 5"-Gitarrenlautsprecher mit Neodym, 100 W AES und 150–17.000 Hz
Nicht jede Gitarrenanwendung braucht zwölf Zoll. Der BEYMA 5G40Nd/N ist ein 5"-Chassis aus der G-Serie mit Neodymmagnet, gebaut für kompakte Übungs- und Modeling-Amps, kleine Monitore und Konzepte mit mehreren kleinen Chassis. Mit 1,2 kg wiegt er weniger als viele Ferrit-Chassis dieser Größe, und die Einbautiefe von 72 mm erlaubt flache Gehäuse.
Auffällig ist der Übertragungsbereich von 150 bis 17.000 Hz. Anders als klassische Gitarrenspeaker, die oberhalb der Präsenzmitten abrollen, geht der 5G40Nd/N weit in die Höhen. Das macht ihn interessant für Amps mit digitaler Boxensimulation, bei denen die Höhenbegrenzung schon im Signal steckt, und für Anwendungen, in denen ein einzelnes Chassis Mitten und Höhen abdecken soll. 92 dB Empfindlichkeit, 100 W AES und eine 1,5"-Schwingspule sind für 5 Zoll solide Werte.
Einsatz und Gehäuse
Mit Fs von 140 Hz und einem Qts von 0,45 ist er kein Basschassis, das muss er auch nicht sein. Richtwerte aus den Parametern: geschlossen etwa 1 l mit fc um 220 Hz, Bassreflex etwa 2,1 l mit Abstimmung um 121 Hz. Die EBP von 264 zeigt, dass er zum Hornladen oder für kleine Reflexgehäuse taugt, tiefe Töne aber anderen überlassen sollte.
In einem Mehrwegesystem arbeitet er als Mitteltöner in einem eigenen geschlossenen Abteil, Trennung nach unten deutlich oberhalb von 150 Hz. Als alleiniger Speaker in einem Modeling-Amp läuft er breitbandig ohne Weiche. Für Anordnungen aus mehreren 5-Zöllern ist die geringe Masse ein Vorteil. Gehäuseberechnung und Chassis-Datenbank bei 42.audio liefern dir die Feinabstimmung.
Worauf du achten solltest
- Neodym-Magnet: 1,2 kg Gesamtgewicht, ideal für mobile Amps
- 72 mm Einbautiefe für flache Gehäuse
- 8 Ω, Re 6,6 Ω: mehrere Chassis in Reihe oder parallel auf die Amp-Impedanz abstimmen
- Xmax 3 mm: Pegel im Bassbereich begrenzt, Hochpass empfohlen
- Bis 17.000 Hz: Höhen nicht automatisch begrenzt wie beim klassischen Gitarrenspeaker
Häufige Fragen
Klingt der 5G40Nd/N wie ein klassischer Gitarrenlautsprecher?
Nur teilweise. Durch den Bereich bis 17.000 Hz fehlt die typische Höhenbegrenzung, die Verzerrung weich macht. Mit Boxensimulation oder einem Filter davor bekommst du diesen Charakter; ohne spielt er offener und heller.
Welche Endstufe ist sinnvoll?
100 W AES Belastbarkeit reichen für Übungsamps und kleine Monitore. Eine Class-D-Endstufe im Bereich der Belastbarkeit passt; wichtig ist ein Hochpass, damit tiefe Signalanteile den Hub von 3 mm nicht ausreizen.
Was unterscheidet ihn vom 6G40Nd?
Der 6G40Nd ist eine Nummer größer, geht tiefer und verträgt mehr Leistung, endet aber deutlich früher in den Höhen. Der 5G40Nd/N ist kleiner, flacher und breitbandiger.
Beyma 5G40Nd/N: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 5G40Nd/N ist ein 5-Zoll-Gitarrenlautsprecher mit Neodymmagnet aus der Serie G und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 5G40Nd/N mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 140 Hz |
| Gesamtgüte Qts | 0,45 |
| Elektrische Güte Qes | 0,53 |
| Mechanische Güte Qms | 2,8 |
| Äquivalentvolumen Vas | 1,4 l |
| Bewegte Masse Mms | 9,0 g |
| Membranfläche Sd | 85 cm² |
| Lineare Auslenkung Xmax | 3 mm |
| Verschiebevolumen Vd | 26 cm³ |
| Antriebsfaktor BL | 10 Tm |
| Gleichstromwiderstand Re | 6,6 Ω |
| Schwingspuleninduktivität Le | 0,2 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Guitar Speaker |
| Serie | G |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 100 |
| Empfindlichkeit (dB) | 92 |
| Frequenz von (Hz) | 150 |
| Frequenz bis (Hz) | 17000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 5 |
| Schwingspule (Zoll) | 1.5 |
| Einbautiefe (mm) | 72 |
| Gewicht (kg) | 1.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.6 |
| Le (mH) | 0.2 |
| Fs (Hz) | 140 |
| Qms | 2.8 |
| Qes | 0.53 |
| Qts | 0.45 |
| Vas (l) | 1.4 |
| Xmax (mm) | 3 |
| Vd (cm³) | 26 |
| BL (Tm) | 10 |
| Mms (kg) | 0.009 |
| Sd (m²) | 0.0085 |
