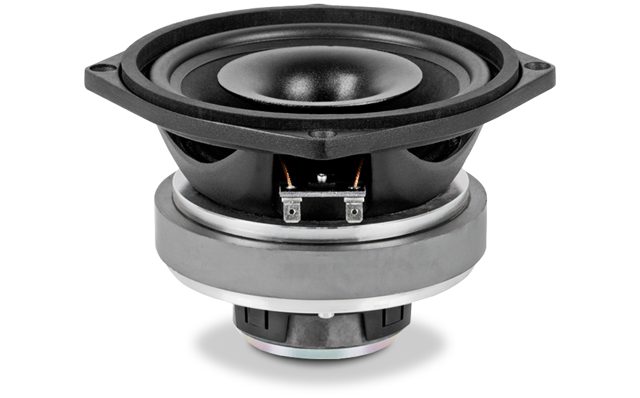

BEYMA 6CX200Fe
BEYMA 6CX200Fe — 6" / 6 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Ferrit-Magnet
200 W AES - 94 dB - 60 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0012
Dokumente
BEYMA 6CX200Fe — 6" · Koaxiallautsprecher · Ferrit-Magnet
200 W AES · 94 dB Empfindlichkeit · Frequenzbereich 60 Hz – 20000 Hz
Technische Daten
- Durchmesser: 6 "
- Schwingspule: 1 "
- Belastbarkeit: 200 W AES
- Empfindlichkeit: 94 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 3.6 kg
- Frequenzbereich: 60 – 20000 Hz
Serie: CX · Artikel-Nr: 42A-CHS-KO-BEY-0012
Beyma 6CX200Fe: 6"-Koaxialchassis mit 94 dB, 200 W AES und Ferritmagnet
Ein 6"-Koax mit 94 dB Kennschalldruck ist eine praktische Basis für kompakte Boxen, die trotzdem Pegel machen sollen. Der Beyma 6CX200Fe aus der CX-Serie kombiniert einen Tieftonkonus mit 1"-Schwingspule und Ferritmagnet mit einer Hochtoneinheit im Zentrum, die den Frequenzgang von 60 Hz bis 20.000 Hz vervollständigt. 200 W AES an 8 Ω geben dabei genug Belastbarkeit für den Dauerbetrieb.
Die Thiele-Small-Parameter zeigen einen kräftigen Antrieb: BL 9,2 Tm bei Mms 14 g ergeben einen Qts von 0,32 bei Fs 65 Hz und Vas 10,54 l. Das ist die Auslegung eines effizienten Mitteltöners, der im Bassreflexgehäuse trotzdem brauchbaren Tiefgang liefert. Xmax 5 mm reicht für den Einsatz als Satellit; der Konus bleibt dabei kontrolliert, weil die elektrische Dämpfung hoch ist. Mit 3,6 kg ist das Chassis ferrittypisch schwerer als die Neodym-Variante, für Installationen ist das ohne Belang.
Einsatz und Gehäuse
Bei einem EBP von 191 ist Bassreflex die naheliegende Wahl. Als Richtwert ergeben sich etwa 6 l Volumen mit Abstimmung auf 76 Hz, die untere Grenzfrequenz liegt dann um 83 Hz. Das ist die Größe einer kleinen Satelliten- oder Monitorbox, die oberhalb eines Subwoofers alles abdeckt. Für den Einsatz als Mittel-Hochton-Einheit in einem Dreiwege-System nimmst du ein geschlossenes Mitteltonabteil von rund 2,7 l mit einer Eckfrequenz von 144 Hz und trennst darunter zum Tieftöner. Die exakte Auslegung mit Port rechnest du in der Gehäuseberechnung auf 42.audio.
Geeignete Projekte sind Installationslautsprecher für Gastronomie und Konferenz, Nahfeld-Monitore, Heimkino-Center und -Surrounds sowie kompakte aktive Zweiwege-Systeme, bei denen der einzige Ausschnitt den Gehäusebau vereinfacht. Weiche und Trennung zwischen Konus und Hochtoneinheit planst du selbst; die Parameter dafür findest du in der Chassis-Datenbank.
Worauf du achten solltest
- 94 dB an 8 Ω: hoher Wirkungsgrad, kleine Verstärker liefern bereits ordentlichen Pegel.
- Qts 0,32, EBP 191: Bassreflex oder geschlossenes Mitteltonabteil, kein Subwoofer-Kandidat.
- 3,6 kg mit Ferritmagnet: Halterung und Schallwand entsprechend planen.
- Re 4,9 Ω, Le 0,3 mH: niedrige Induktivität, Weiche einfach zu rechnen.
- Xmax 5 mm bei Sd 135 cm²: Hochpass einsetzen, wenn viel Pegel gefordert ist.
Häufige Fragen
Worin unterscheidet sich der 6CX200Fe von der Neodym-Version 6CX200Nd/N?
Der Nd/N hat einen Neodymmagneten und ist leichter; der 6CX200Fe setzt auf Ferrit, ist mit 94 dB Kennschalldruck lauter und im Bass mit 60 Hz unterer Grenze etwas tiefer angegeben. Für stationäre Anwendungen ist der Fe die pragmatische Wahl.
Wie klein darf das Gehäuse werden?
Der Richtwert liegt bei etwa 6 l Bassreflex mit 76 Hz Abstimmung. Kleiner geht mit höherer Abstimmung, dann verlierst du Tiefgang; als reiner Mitteltöner reichen geschlossen rund 2,7 l. Die Gehäuseberechnung zeigt dir den Kompromiss.
Welche Verstärkerleistung ist sinnvoll?
Dank 94 dB kommst du schon mit wenigen Watt weit; die Belastbarkeit von 200 W AES ist die thermische Obergrenze. Ein Verstärker mit sauberem Clipping-Verhalten und ein Hochpass unter dem Einsatzbereich sind wichtiger als hohe Leistung.
Beyma 6CX200Fe: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 6CX200Fe ist ein 6-Zoll-Koaxial-Chassis mit Ferritmagnet aus der Serie CX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 6CX200Fe mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 65 Hz |
| Gesamtgüte Qts | 0,32 |
| Elektrische Güte Qes | 0,34 |
| Mechanische Güte Qms | 5,1 |
| Äquivalentvolumen Vas | 10,5 l |
| Bewegte Masse Mms | 14,0 g |
| Membranfläche Sd | 135 cm² |
| Lineare Auslenkung Xmax | 5 mm |
| Verschiebevolumen Vd | 64 cm³ |
| Antriebsfaktor BL | 9,2 Tm |
| Gleichstromwiderstand Re | 4,9 Ω |
| Schwingspuleninduktivität Le | 0,3 mH |
Gehäusevorschlag
Der EBP von 191 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 65 / 0,34
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 2,7 l
- Einbauresonanz Fc
- 144 Hz
- Grenzfrequenz F3
- 144 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 4,9 l
- Abstimmfrequenz Fb
- 82 Hz
- Grenzfrequenz F3
- 91 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Coaxial |
| Serie | CX |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 200 |
| Empfindlichkeit (dB) | 94 |
| Frequenz von (Hz) | 60 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 6 |
| Schwingspule (Zoll) | 1 |
| Gewicht (kg) | 3.6 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 4.9 |
| Le (mH) | 0.3 |
| Fs (Hz) | 65 |
| Qms | 5.1 |
| Qes | 0.34 |
| Qts | 0.32 |
| Vas (l) | 10.54 |
| Xmax (mm) | 5 |
| Vd (cm³) | 64 |
| BL (Tm) | 9.2 |
| Mms (kg) | 0.014 |
| Sd (m²) | 0.0135 |
