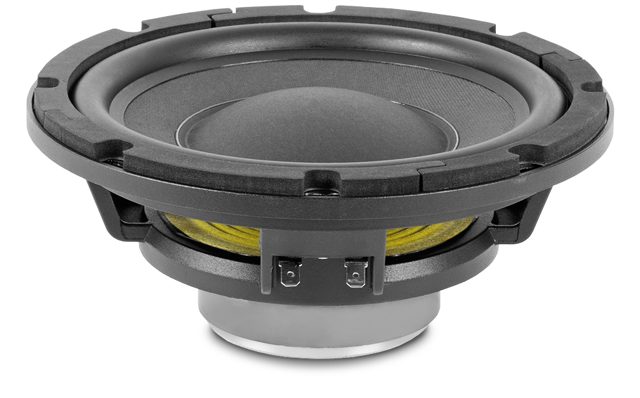

BEYMA 8BR40/N
BEYMA 8BR40/N — 8" / 8 Zoll · Breitbandlautsprecher · Breitbänder / Fullrange
50 W AES - 91 dB - 30 – 6000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-BB-BEY-0003
Dokumente
BEYMA 8BR40/N — 8" · Breitbandlautsprecher
50 W AES · 91 dB Empfindlichkeit · Frequenzbereich 30 Hz – 6000 Hz
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 1 "
- Belastbarkeit: 50 W AES
- Empfindlichkeit: 91 dB
- Impedanz: 8 Ω
- Gewicht: 1.35 kg
- Frequenzbereich: 30 – 6000 Hz
Serie: BR · Artikel-Nr: 42A-CHS-BB-BEY-0003
Beyma 8BR40/N: 8"-Breitbänder mit 91 dB, Fs 30 Hz und Bassreflex-Richtwert 90 l
Der Beyma 8BR40/N ist ein 8"-Chassis, dessen Resonanzfrequenz von 30 Hz eher an einen Tieftöner erinnert als an einen Breitbänder. Beyma führt ihn in der BR-Serie mit einem Übertragungsbereich von 30 Hz bis 6.000 Hz, 91 dB Empfindlichkeit, 50 W AES und 8 Ω. Mit 1,35 kg ist er leicht, und die 1"-Schwingspule passt zu einem Chassis, das eher auf Bandbreite als auf maximale Leistung ausgelegt ist.
Der Parametersatz ist der eines klassischen Reflex-Chassis: Qts 0,39 bei Qes 0,48, Vas 89,1 l und ein Xmax von 6,7 mm, der mit 220 cm² Membranfläche ein Verschiebevolumen von 147 cm³ ergibt. Die Membranmasse von 21 g ist für 8" gering, was den Mittelton bis 6.000 Hz erklärt. Le 0,5 mH bei Re 5,5 Ω ist moderat. Das EBP von 62 lässt Bassreflex und geschlossen zu; die Kombination aus tiefer Resonanz und niedrigem Qts spricht für Reflex.
Einsatz und Gehäuse
Als Richtwert für Bassreflex ergeben sich etwa 90 l, abgestimmt auf 29 Hz mit einer unteren Grenzfrequenz von 29 Hz. Das ist für einen 8"-Lautsprecher ein großes Volumen, aber es ist der Weg, die 30 Hz tatsächlich zu erreichen. Geschlossen mit Butterworth-Abstimmung liegt der Richtwert bei rund 39 l und 54 Hz Eckfrequenz, was in vielen Wohnräumen die praktischere Variante ist und den Hub des Chassis unterhalb der Abstimmung besser kontrolliert. Beides sind Näherungen; die Feinabstimmung erledigst du in der Gehäuseberechnung bei 42.audio.
Oberhalb von 6.000 Hz braucht der 8BR40/N einen Hochtöner. Die Trennung legst du unterhalb dieser Grenze, damit der Konus nicht in seinen Bündelungsbereich läuft; mit 91 dB harmoniert er mit vielen Hochtönern ohne große Dämpfung. In einem 2-Wege-Konzept aus 8BR40/N und Hochtöner bekommst du einen Lautsprecher, der ohne Subwoofer auskommt, was bei einem 8"-Chassis nicht selbstverständlich ist.
Worauf du achten solltest
- Fs 30 Hz, Qts 0,39: klassische Reflex-Auslegung, Richtwert 90 l auf 29 Hz.
- Geschlossen rund 39 l bei 54 Hz: kompaktere Alternative mit kontrolliertem Hub.
- 50 W AES an 8 Ω: Verstärkerleistung mit Augenmaß, Hochpass unterhalb der Abstimmung sinnvoll.
- Xmax 6,7 mm und Vd 147 cm³: genug Hub für Bass ohne Subwoofer in kleinen Räumen.
- Gewicht 1,35 kg: leichtes Chassis, einfache Montage.
Häufige Fragen
Bassreflex oder geschlossen für den 8BR40/N?
Bassreflex mit rund 90 l auf 29 Hz holt den tiefsten Bass heraus, geschlossen mit etwa 39 l und 54 Hz Eckfrequenz ist kompakter und kontrolliert den Hub besser. Wer den Platz hat und ohne Subwoofer hören will, nimmt Reflex; wer eine kleinere Box will, geschlossen.
Welcher Hochtöner passt zum 8BR40/N?
Einer, der unterhalb von 6.000 Hz sauber einsetzt und mit 91 dB pegelmäßig mitkommt. Kalotten sind der einfache Weg, ein kleiner Kompressionstreiber mit Horn aus dem Beyma-Programm ist die Alternative für höhere Pegel.
Reicht die Belastbarkeit von 50 W AES?
Für Wohnräume und kleine Beschallung ja, denn 91 dB Empfindlichkeit bedeuten, dass wenig Leistung für ordentlichen Pegel reicht. Bei Reflexabstimmung schützt ein Hochpass unterhalb von 29 Hz die Membran vor Überhub, denn dort verliert das Gehäuse die Kontrolle über den Konus.
Beyma 8BR40/N: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 8BR40/N ist ein 8-Zoll-Breitbänder aus der Serie BR und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 8BR40/N mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 30 Hz |
| Gesamtgüte Qts | 0,39 |
| Elektrische Güte Qes | 0,48 |
| Mechanische Güte Qms | 2,1 |
| Äquivalentvolumen Vas | 89,1 l |
| Bewegte Masse Mms | 21,0 g |
| Membranfläche Sd | 220 cm² |
| Lineare Auslenkung Xmax | 6,7 mm |
| Verschiebevolumen Vd | 147 cm³ |
| Antriebsfaktor BL | 6,8 Tm |
| Gleichstromwiderstand Re | 5,5 Ω |
| Schwingspuleninduktivität Le | 0,5 mH |
Gehäusevorschlag
Der EBP von 62 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 30 / 0,48
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 39,0 l
- Einbauresonanz Fc
- 54 Hz
- Grenzfrequenz F3
- 54 Hz
Bassreflex (QB3 nach Small)
- Gehäusevolumen Vb
- 79,7 l
- Abstimmfrequenz Fb
- 31 Hz
- Grenzfrequenz F3
- 32 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Full Range |
| Serie | BR |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 50 |
| Empfindlichkeit (dB) | 91 |
| Frequenz von (Hz) | 30 |
| Frequenz bis (Hz) | 6000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 1 |
| Gewicht (kg) | 1.35 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.5 |
| Le (mH) | 0.5 |
| Fs (Hz) | 30 |
| Qms | 2.1 |
| Qes | 0.48 |
| Qts | 0.39 |
| Vas (l) | 89.1 |
| Xmax (mm) | 6.7 |
| Vd (cm³) | 147 |
| BL (Tm) | 6.8 |
| Mms (kg) | 0.021 |
| Sd (m²) | 0.022 |
