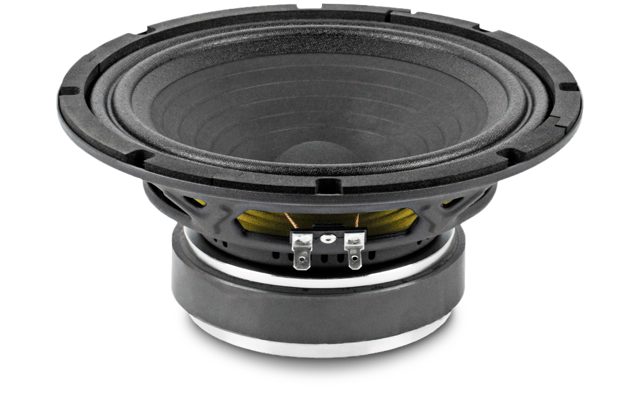

BEYMA 8CMV2
BEYMA 8CMV2 — 8" / 8 Zoll · Mitteltöner · Midrange
250 W AES - 94 dB - 80 – 8000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0025
Dokumente
BEYMA 8CMV2 — 8" · Mitteltöner
250 W AES · 94 dB Empfindlichkeit · Frequenzbereich 80 Hz – 8000 Hz
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 1.5 "
- Belastbarkeit: 250 W AES
- Empfindlichkeit: 94 dB
- Impedanz: 8 Ω
- Gewicht: 2.4 kg
- Einbautiefe: 92 mm
- Frequenzbereich: 80 – 8000 Hz
Serie: CMV · Artikel-Nr: 42A-CHS-MT-BEY-0025
Beyma 8CMV2: 8"-Mitteltöner mit 94 dB, 250 W AES und 80 bis 8.000 Hz
Der Beyma 8CMV2 aus der CMV-Serie ist ein 8"-Mitteltöner, der mit 250 W AES, 94 dB Empfindlichkeit und einem Bereich von 80 bis 8.000 Hz viel Bandbreite in einem kompakten Format bietet. Die 1,5"-Schwingspule, die Einbautiefe von 92 mm und das Gewicht von 2,4 kg machen ihn zu einem Chassis für Säulen, Monitore und kleine Mitteltonabteile.
Mit Fs 75 Hz, Qts 0,52 und Vas 14,6 l liegt der EBP bei 136. Die Membran wiegt 21 g auf 220 cm² Fläche, der Antrieb bringt BL 9,6 Tm und ein Qes von 0,55; das hohe Qms von 7,7 zeigt eine verlustarme Aufhängung. Der Xmax von 5,7 mm ergibt ein Vd von 125 cm³, genug Reserve, um den Bereich um 100 Hz sauber wiederzugeben.
Einsatz und Gehäuse
Der 8CMV2 arbeitet am besten in einem geschlossenen Mitteltonabteil: Rund 17 l ergeben als Richtwert eine fc von 102 Hz, und die Trennung zum Bass legst du deutlich oberhalb der unteren Grenze von 80 Hz. In einer 3-Wege-Box mit 15"-Bass übernimmt er so den kompletten Bereich vom oberen Grundton bis zur Übergabe an den Hochtöner. Für die genaue Auslegung nutzt du die Gehäuseberechnung bei 42.audio.
Oben reicht der Bereich bis 8.000 Hz, die Trennung zum Hochtöner ist daher flexibel. Im Vergleich zum Beyma 8MI100 (Fs 90 Hz, Qts 0,45, Vas 12 l) ist der 8CMV2 etwas weicher abgestimmt und mit Fs 75 Hz tiefer ankoppelbar; das Qts von 0,52 spricht für geschlossene Volumina, wo der Q-Faktor des Chassis den Gehäuseeinfluss gut verträgt.
Worauf du achten solltest
- 8 Ω, Re 5,1 Ω, Le 0,6 mH: unkritische Last mit moderater Induktivität.
- 1,5"-Schwingspule, 250 W AES: für ein 8"-Chassis dieser Gewichtsklasse hohe Belastbarkeit.
- Einbautiefe 92 mm, Gewicht 2,4 kg: passt in flache Gehäuse.
- Xmax 5,7 mm, Vd 125 cm³: Hubreserve für den Bereich um 100 Hz.
- Qts 0,52: geschlossenes Mitteltonabteil, Richtwert 17 l.
Häufige Fragen
Worin unterscheiden sich 8CMV2 und 8MI100?
Der 8MI100 hat mit Fs 90 Hz und Qts 0,45 die straffere Abstimmung und ein kleineres Vas von 12 l. Der 8CMV2 reicht mit Fs 75 Hz etwas tiefer, hat mit Qts 0,52 mehr Eigendämpfung und passt mit 5,7 mm Xmax gut zu Anwendungen, in denen der Mitteltöner auch den oberen Grundton trägt.
Kann ich den 8CMV2 als Breitbänder in einer kleinen Box nutzen?
Der Bereich von 80 bis 8.000 Hz erlaubt das für Sprache und Hintergrundbeschallung. Für Musik mit Anspruch an Höhen und Bass ist ein Hochtöner und ein Subwoofer sinnvoll; 220 cm² Membranfläche bündeln oberhalb einiger Kilohertz deutlich.
Welcher Verstärker passt?
Mit 94 dB an 8 Ω liefert der 8CMV2 aus wenigen Watt schon hohe Pegel. Die 250 W AES sind der Rahmen für den PA-Betrieb; ein Hochpass oberhalb von 80 Hz hält die Membran im linearen Bereich.
Beyma 8CMV2: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 8CMV2 ist ein 8-Zoll-Mitteltöner aus der Serie CMV und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 8CMV2 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 75 Hz |
| Gesamtgüte Qts | 0,52 |
| Elektrische Güte Qes | 0,55 |
| Mechanische Güte Qms | 7,7 |
| Äquivalentvolumen Vas | 14,6 l |
| Bewegte Masse Mms | 21,0 g |
| Membranfläche Sd | 220 cm² |
| Lineare Auslenkung Xmax | 5,7 mm |
| Verschiebevolumen Vd | 125 cm³ |
| Antriebsfaktor BL | 9,6 Tm |
| Gleichstromwiderstand Re | 5,1 Ω |
| Schwingspuleninduktivität Le | 0,6 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- PRV Audio 8MR400fs 78,2 Hz · Qts 0,52 · Vas 20,23 l · in der Datenbank
- PRV Audio 8MR500-NDY-4 BULLETfs 78,5 Hz · Qts 0,54 · Vas 24,34 l · in der Datenbank
- PRV Audio 8MR450Afs 65,26 Hz · Qts 0,55 · Vas 34,86 l · in der Datenbank
- PRV Audio 8MR500-4 BULLETfs 78,2 Hz · Qts 0,46 · Vas 20,8 l · in der Datenbank
- Beyma 8MI100fs 90 Hz · Qts 0,45 · Vas 12 l · im Shop
- PRV Audio 8MR600Xfs 76,9 Hz · Qts 0,4 · Vas 19,99 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | CMV |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 250 |
| Empfindlichkeit (dB) | 94 |
| Frequenz von (Hz) | 80 |
| Frequenz bis (Hz) | 8000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 1.5 |
| Einbautiefe (mm) | 92 |
| Gewicht (kg) | 2.4 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.1 |
| Le (mH) | 0.6 |
| Fs (Hz) | 75 |
| Qms | 7.7 |
| Qes | 0.55 |
| Qts | 0.52 |
| Vas (l) | 14.6 |
| Xmax (mm) | 5.7 |
| Vd (cm³) | 125 |
| BL (Tm) | 9.6 |
| Mms (kg) | 0.021 |
| Sd (m²) | 0.022 |
