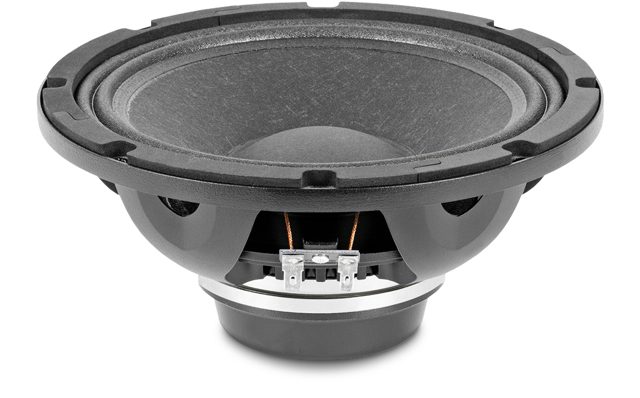

BEYMA 8MC300Nd
BEYMA 8MC300Nd — 8" / 8 Zoll · Mitteltöner · Midrange · Neodym-Magnet
300 W AES - 96 dB - 80 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0023
Dokumente
BEYMA 8MC300Nd — 8" · Mitteltöner · Neodym-Magnet
300 W AES · 96 dB Empfindlichkeit · Frequenzbereich 80 Hz – 4000 Hz
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 2 "
- Belastbarkeit: 300 W AES
- Empfindlichkeit: 96 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.9 kg
- Einbautiefe: 95 mm
- Frequenzbereich: 80 – 4000 Hz
Serie: MC · Artikel-Nr: 42A-CHS-MT-BEY-0023
Beyma 8MC300Nd: leichter 8"-Neodym-Mitteltöner mit 96 dB und 300 W AES
1,9 kg für ein 8"-Chassis mit 2"-Schwingspule und 300 W AES: Der Beyma 8MC300Nd aus der MC-Serie zeigt, was ein Neodym-Antrieb beim Gewicht bewirkt. Mit 96 dB Empfindlichkeit und einem Bereich von 80 bis 4.000 Hz ist er als Mitteltöner für Line-Array-Module, leichte Tops und Monitore gedacht, in denen jedes Kilogramm zählt.
Der Antrieb ist kräftig: BL 12,8 Tm auf 41 g Mms, Fs 62 Hz und Vas 18 l bei 220 cm² Membranfläche. Der Xmax von 5,2 mm ergibt ein Vd von 114 cm³. Das hohe Qms von 7,8 steht für geringe mechanische Verluste, das niedrige Qts von 0,22 für starke elektrische Bedämpfung; der EBP von 155 verweist auf Bassreflex- oder Hornlast, wenn man das Chassis tief laufen lassen will.
Einsatz und Gehäuse
Für die Mitteltonrolle in einer 3-Wege-Box ist ein geschlossenes Mitteltonabteil der übliche Weg; der Richtwert von etwa 1,9 l mit fc bei 199 Hz fällt sehr klein aus und sollte über die Gehäuseberechnung bei 42.audio anhand der vollständigen Parameter geprüft werden. Die Trennung zum Bass setzt du deutlich oberhalb der unteren Grenze von 80 Hz. Der Bassreflex-Richtwert liegt bei rund 3,5 l mit Abstimmung auf 102 Hz und f3 um 134 Hz, was den Charakter bestätigt: ein Mitteltöner, kein Tiefmitteltöner.
Die Obergrenze von 4.000 Hz markiert die Übergabe an einen Kompressionstreiber am Horn. Mit 96 dB und der niedrigen Einbautiefe von 95 mm eignet sich der 8MC300Nd auch für Hornlast im Mitteltonbereich. Ein ähnlich ausgelegter Antrieb findet sich beim Beyma 8MC500Nd (Fs 69 Hz, Qts 0,18, Vas 15,9 l), der die Reihe nach oben ergänzt.
Worauf du achten solltest
- Nur 1,9 kg: Neodym-Antrieb für Flug- und Tourbetrieb.
- 8 Ω, Re 6,4 Ω, Le 0,85 mH: Impedanzkorrektur bei 4.000 Hz Trennung sinnvoll.
- 2"-Schwingspule, 300 W AES: solide thermische Reserve.
- Einbautiefe 95 mm, Xmax 5,2 mm, Vd 114 cm³.
- Qts 0,22, EBP 155: nicht für tiefe geschlossene Abstimmungen gedacht.
Häufige Fragen
Wie unterscheidet sich der 8MC300Nd vom 8MC500Nd?
Der 8MC500Nd hat mit Qts 0,18 und Fs 69 Hz einen noch stärker bedämpften Antrieb und ein kleineres Vas von 15,9 l. Der 8MC300Nd ist mit 300 W AES die Variante für Anwendungen, in denen 96 dB und geringes Gewicht wichtiger sind als maximale Belastbarkeit.
Passt der 8MC300Nd in ein Line-Array-Modul?
Ja, 1,9 kg, 95 mm Einbautiefe und 96 dB sind genau die Werte, die man in Line-Array-Modulen mit mehreren 8"-Chassis sucht. Mehrere Chassis in Reihe-Parallel-Schaltung halten die Impedanz für die Endstufe bei 8 Ω.
Welche Endstufe und welcher Hochpass?
Mit 96 dB an 8 Ω reichen für hohe Pegel moderate Leistungen; 300 W AES sind das Limit für den Dauerbetrieb. Ein Hochpass deutlich oberhalb von 80 Hz hält die 5,2 mm Xmax für die Mitten frei.
Beyma 8MC300Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 8MC300Nd ist ein 8-Zoll-Mitteltöner mit Neodymmagnet aus der Serie MC und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 8MC300Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 62 Hz |
| Gesamtgüte Qts | 0,22 |
| Elektrische Güte Qes | 0,4 |
| Mechanische Güte Qms | 7,8 |
| Äquivalentvolumen Vas | 18,0 l |
| Bewegte Masse Mms | 41,0 g |
| Membranfläche Sd | 220 cm² |
| Lineare Auslenkung Xmax | 5,2 mm |
| Verschiebevolumen Vd | 114 cm³ |
| Antriebsfaktor BL | 12,8 Tm |
| Gleichstromwiderstand Re | 6,4 Ω |
| Schwingspuleninduktivität Le | 0,85 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MC |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 300 |
| Empfindlichkeit (dB) | 96 |
| Frequenz von (Hz) | 80 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 2 |
| Einbautiefe (mm) | 95 |
| Gewicht (kg) | 1.9 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.4 |
| Le (mH) | 0.85 |
| Fs (Hz) | 62 |
| Qms | 7.8 |
| Qes | 0.4 |
| Qts | 0.22 |
| Vas (l) | 18 |
| Xmax (mm) | 5.2 |
| Vd (cm³) | 114 |
| BL (Tm) | 12.8 |
| Mms (kg) | 0.041 |
| Sd (m²) | 0.022 |
