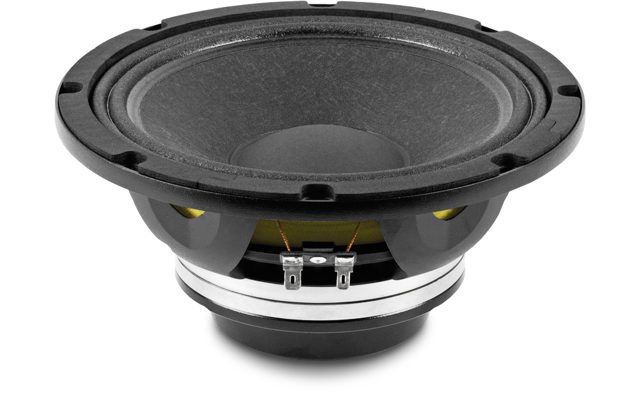

BEYMA 8MC500Nd
BEYMA 8MC500Nd — 8" / 8 Zoll · Mitteltöner · Midrange · Neodym-Magnet
500 W AES - 98 dB - 80 – 6000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0022
Dokumente
BEYMA 8MC500Nd — 8" · Mitteltöner · Neodym-Magnet
500 W AES · 98 dB Empfindlichkeit · Frequenzbereich 80 Hz – 6000 Hz
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 2.5 "
- Belastbarkeit: 500 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 2.8 kg
- Einbautiefe: 100 mm
- Frequenzbereich: 80 – 6000 Hz
Serie: MC · Artikel-Nr: 42A-CHS-MT-BEY-0022
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 69 Hz |
| Gesamtgüte Qts | 0,18 |
| Elektrische Güte Qes | 0,35 |
| Mechanische Güte Qms | 7,2 |
| Äquivalentvolumen Vas | 15,9 l |
| Bewegte Masse Mms | 58,0 g |
| Membranfläche Sd | 220 cm² |
| Lineare Auslenkung Xmax | 5,8 mm |
| Verschiebevolumen Vd | 128 cm³ |
| Antriebsfaktor BL | 14,5 Tm |
| Gleichstromwiderstand Re | 6,2 Ω |
| Schwingspuleninduktivität Le | 1,1 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MC |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 500 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 80 |
| Frequenz bis (Hz) | 6000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 100 |
| Gewicht (kg) | 2.8 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.2 |
| Le (mH) | 1.1 |
| Fs (Hz) | 69 |
| Qms | 7.2 |
| Qes | 0.35 |
| Qts | 0.18 |
| Vas (l) | 15.9 |
| Xmax (mm) | 5.8 |
| Vd (cm³) | 128 |
| BL (Tm) | 14.5 |
| Mms (kg) | 0.058 |
| Sd (m²) | 0.022 |
