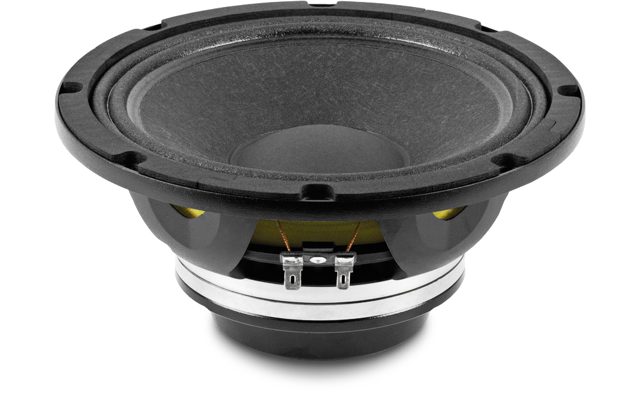

BEYMA 8MC500Nd
BEYMA 8MC500Nd — 8" / 8 Zoll · Mitteltöner · Midrange · Neodym-Magnet
500 W AES - 98 dB - 80 – 6000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0022
Dokumente
BEYMA 8MC500Nd — 8" · Mitteltöner · Neodym-Magnet
500 W AES · 98 dB Empfindlichkeit · Frequenzbereich 80 Hz – 6000 Hz
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 2.5 "
- Belastbarkeit: 500 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 2.8 kg
- Einbautiefe: 100 mm
- Frequenzbereich: 80 – 6000 Hz
Serie: MC · Artikel-Nr: 42A-CHS-MT-BEY-0022
Beyma 8MC500Nd: 8"-Neodym-Mitteltöner mit 98 dB und 500 W AES für hohe Pegel
Der Beyma 8MC500Nd ist ein 8"-Mitteltöner aus der MC-Serie mit Neodym-Antrieb, gebaut für den Mittelton in mehrwegigen PA-Systemen, in denen ein einzelnes Chassis viel Pegel im Bereich zwischen Bass und Kompressionstreiber liefern muss. 98 dB Kennschalldruck und 500 W AES sind für ein 8"-Chassis eine Kombination, die man sonst eher bei größeren Formaten findet. Möglich wird das durch die 2,5"-Schwingspule, die deutlich mehr Wärme abführt als die üblichen 2"-Spulen dieser Klasse.
Die Thiele-Small-Parameter zeigen klar, wofür das Chassis gedacht ist: Qts 0,18 bei einem BL von 14,5 Tm bedeutet einen sehr stark bedämpften Antrieb, der die Membran präzise kontrolliert, aber im Freifeld kaum Tiefton produziert. Das ist bei einem Mitteltöner gewollt. Die bewegte Masse von 58 g ist für einen 8"-Konus mit 2,5"-Spule moderat und erlaubt den Einsatz bis 6.000 Hz. Mit 2,8 kg Gewicht bleibt das Chassis dank Neodym leicht, was bei Line-Array-Elementen oder Top-Teilen, die auf Distanzstangen sitzen, ein echter Vorteil ist.
Einsatz und Gehäuse
Der sinnvolle Einsatzort ist ein geschlossenes Mitteltonabteil. Als Richtwert ergibt sich bei Butterworth-Abstimmung ein Volumen von etwa 1,1 l mit einer Einbauresonanz von 271 Hz; die Trennung zum Bass sollte deutlich oberhalb dieser Frequenz liegen, damit das Chassis nicht im Bereich seiner Resonanz arbeitet. Die untere Grenze des nutzbaren Bereichs liegt bei 80 Hz, der EBP von 197 bestätigt aber, dass Tiefbass nicht die Aufgabe dieses Chassis ist. Nach oben trägt der 8MC500Nd bis 6.000 Hz, sodass du die Übergabe an einen 1"- oder 1,4"-Kompressionstreiber auf einem Horn aus dem Beyma-Programm flexibel legen kannst.
Mit Xmax 5,8 mm und Vd 128 cm³ hat der Mitteltöner mehr Hubreserve als viele reine Mitteltöner, was bei tiefer gelegter Trennung Verzerrungen niedrig hält. Für eine genaue Auslegung mit den Parametern Fs 69 Hz, Vas 15,9 l und Qts 0,18 nutzt du die Gehäuseberechnung bei 42.audio oder ziehst die Werte aus der Chassis-Datenbank.
Worauf du achten solltest
- 8 Ω nominal, Re 6,2 Ω: unkritische Last für jede PA-Endstufe, auch parallel zu zweit an 4 Ω.
- Einbautiefe 100 mm: passt in flache Mitteltonabteile und Line-Array-Module.
- 2,5"-Schwingspule und 500 W AES: thermisch belastbar, aber Hochpass unterhalb 80 Hz setzen.
- Neodym-Magnet: nur 2,8 kg, trotzdem BL 14,5 Tm.
- Qts 0,18: nur im geschlossenen Abteil oder Horn sinnvoll, nicht im Freifeld.
Häufige Fragen
Kann ich den 8MC500Nd als Tiefmitteltöner in einer 2-Wege-Box einsetzen?
Eher nicht. Mit Qts 0,18 und einem EBP von 197 ist der Antrieb so stark bedämpft, dass ein Bassreflexgehäuse nur ein Richtwert-Volumen von 1,7 l bei fb 136 Hz ergibt. Das Chassis ist für den Mittelton oberhalb eines separaten Basses ausgelegt.
Welcher Verstärker passt zum 8MC500Nd?
Ein Kanal mit einigen hundert Watt an 8 Ω reicht aus, um die 500 W AES auszunutzen. Wichtiger als die Leistung ist der Hochpassfilter: unterhalb von 80 Hz gehört kein Signal auf das Chassis, sonst wird der Hub von 5,8 mm schnell überschritten.
Wie hoch kann ich den 8MC500Nd betreiben?
Der Frequenzbereich reicht bis 6.000 Hz, praktisch trennst du je nach Horn und Kompressionstreiber deutlich darunter. Die 2,5"-Spule mit Le 1,1 mH steigt in der Impedanz zu hohen Frequenzen an, was du in der Weiche berücksichtigen solltest.
Beyma 8MC500Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 8MC500Nd ist ein 8-Zoll-Mitteltöner mit Neodymmagnet aus der Serie MC und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 8MC500Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 69 Hz |
| Gesamtgüte Qts | 0,18 |
| Elektrische Güte Qes | 0,35 |
| Mechanische Güte Qms | 7,2 |
| Äquivalentvolumen Vas | 15,9 l |
| Bewegte Masse Mms | 58,0 g |
| Membranfläche Sd | 220 cm² |
| Lineare Auslenkung Xmax | 5,8 mm |
| Verschiebevolumen Vd | 128 cm³ |
| Antriebsfaktor BL | 14,5 Tm |
| Gleichstromwiderstand Re | 6,2 Ω |
| Schwingspuleninduktivität Le | 1,1 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MC |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 500 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 80 |
| Frequenz bis (Hz) | 6000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 100 |
| Gewicht (kg) | 2.8 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.2 |
| Le (mH) | 1.1 |
| Fs (Hz) | 69 |
| Qms | 7.2 |
| Qes | 0.35 |
| Qts | 0.18 |
| Vas (l) | 15.9 |
| Xmax (mm) | 5.8 |
| Vd (cm³) | 128 |
| BL (Tm) | 14.5 |
| Mms (kg) | 0.058 |
| Sd (m²) | 0.022 |
