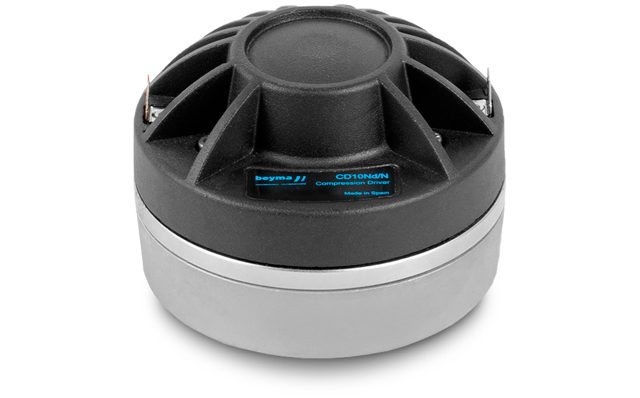

BEYMA CD-10Nd/N
BEYMA CD-10Nd/N — 1" / 1 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Neodym-Magnet
70 W AES - 700 – 19000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0025
Dokumente
BEYMA CD-10Nd/N — 1" · Kompressionstreiber · Neodym-Magnet
70 W AES · Frequenzbereich 700 Hz – 19000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 70 W AES
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.2 kg
- Einbautiefe: 66.4 mm
- Frequenzbereich: 700 – 19000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0025
Beyma CD-10Nd/N: 1"-Neodym-Treiber mit 1,75"-Spule, 8,9 Tm und 70 W AES
Der Beyma CD-10Nd/N kombiniert einen 1"-Hornanschluss mit einer 1,75"-Schwingspule und einem Neodymantrieb, der auf 8,9 Tm kommt. Belastbarkeit 70 W AES, Nennimpedanz 8 Ω, Übertragungsbereich 700 bis 19.000 Hz: Das sind die Eckdaten eines Hochtontreibers für Zweiwege-PA-Boxen, die Musik und nicht nur Sprache wiedergeben sollen.
Der höhere Antriebsfaktor gegenüber der Ferritversion CD-10Fe/N ist der eigentliche Unterschied zwischen den beiden: Mehr Kraft auf die Spule bedeutet bei gleicher Membran einen höheren Wirkungsgrad und eine straffere Kontrolle um die Resonanz. Das Gewicht liegt bei 1,2 kg, die Einbautiefe bei 66,4 mm; der Neodym-Treiber ist also nicht flacher als sein Ferrit-Pendant, sondern nutzt die Bauform für einen kräftigeren Motor. Die Resonanzfrequenz von 700 Hz macht Trennungen möglich, die für 12"-Tieftöner passen.
Einsatz und Gehäuse
In einer Zweiwege-Box mit 12"-Tieftöner übernimmt der CD-10Nd/N den Bereich oberhalb der Trennung auf einem 1"-Horn. Passende Beyma-Hörner findest du in der Kategorie Hörner & Waveguides; belegte 1"-Hörner anderer Hersteller sind 18Sound XT1086 Alu, XR1064 Alu, XT120 und Celestion H1SC-8050. Für Bühnenmonitore bietet sich ein Horn mit breiter Abstrahlung an, für Frontboxen mit Reichweite ein bündelnderes Modell. Achte darauf, dass die Hornmündung groß genug ist, um die Membran im Bereich der Trennfrequenz zu laden.
Die Trennung setzt du mindestens eine Oktave über 700 Hz an, das Filter sollte 12 dB/Oktave nicht unterschreiten, 24 dB/Oktave sind im Aktivbetrieb Standard. 70 W AES gelten für gefiltertes Rauschen, nicht für Vollbandsignale. Im Passivbetrieb brauchst du ein L-Pad, weil ein Kompressionstreiber am Horn erheblich lauter ist als der Tieftöner; im DSP-Betrieb kommen Pegel, Delay-Abgleich zum Tieftöner und Limiter hinzu. Den hohen Antriebsfaktor solltest du nutzen, um den Treiber nicht am Limit zu fahren, sondern mit Reserve.
Worauf du achten solltest
- Antriebsfaktor 8,9 Tm: mehr Kontrolle und Wirkungsgrad als die Ferritversion CD-10Fe/N.
- 1,75"-Schwingspule, 70 W AES: für Musikbeschallung in Zweiwege-Tops ausgelegt.
- Einbautiefe 66,4 mm, 1,2 kg: nicht flacher als Ferrit, aber leichter.
- Resonanz 700 Hz: Trennung eine Oktave darüber, Hochpass mindestens 12 dB/Oktave.
- 8 Ω, 1"-Hals: Standardimpedanz, kompatibel mit 1"-Hörnern von Beyma, 18Sound und Celestion.
Häufige Fragen
Lohnt sich der CD-10Nd/N gegenüber dem CD-10Fe/N?
Wenn du den stärkeren Antrieb mit 8,9 Tm und das geringere Gewicht von 1,2 kg willst, ja. Belastbarkeit, Impedanz, Spule und Übertragungsbereich sind gleich, der Ferrit-Treiber ist günstiger und für stationäre Installationen völlig ausreichend.
Wie tief kann ich den CD-10Nd/N trennen?
Die Resonanz liegt bei 700 Hz. Praktisch bleibst du mindestens eine Oktave darüber und filterst steil; wie tief du tatsächlich gehen kannst, hängt auch vom Horn ab, das die Membran im Trennbereich laden muss.
Welches Horn passt?
Alle Hörner mit 1"-Anschluss. Bei Beyma sind das die Modelle in der Kategorie Hörner & Waveguides, herstellerübergreifend etwa 18Sound XT1086 Alu oder Celestion H1SC-8050. Wähle die Abstrahlung nach Raum, die Mündungsgröße nach Trennfrequenz.
Beyma CD-10Nd/N: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-10Nd/N ist ein 1-Zoll-Kompressionstreiber mit Neodymmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-10Nd/N mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 700 Hz |
| Antriebsfaktor BL | 8,9 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 70 |
| Frequenz von (Hz) | 700 |
| Frequenz bis (Hz) | 19000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 66.4 |
| Gewicht (kg) | 1.2 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 700 |
| BL (Tm) | 8.9 |
