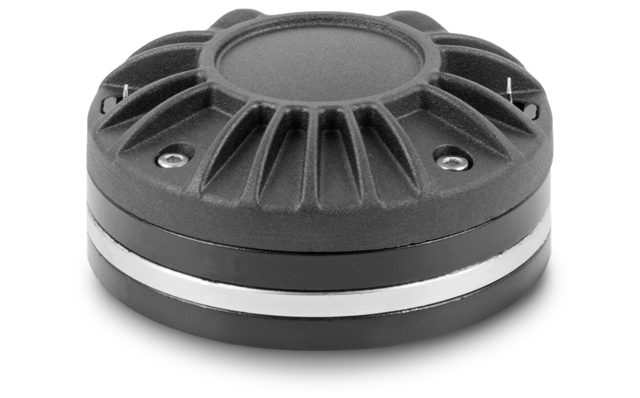

BEYMA CD-11Nd
BEYMA CD-11Nd — 1" / 1 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Neodym-Magnet
70 W AES - 700 – 19000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0024
Dokumente
BEYMA CD-11Nd — 1" · Kompressionstreiber · Neodym-Magnet
70 W AES · Frequenzbereich 700 Hz – 19000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 70 W AES
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.3 kg
- Einbautiefe: 47 mm
- Frequenzbereich: 700 – 19000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0024
Beyma CD-11Nd: 1"-Neodym-Kompressionstreiber, 47 mm flach, 70 W AES
47 mm Einbautiefe bei einer 1,75"-Schwingspule: Der Beyma CD-11Nd ist die Neodymversion des CD-11 und zeigt, was der kompakte Magnet an Bauraum spart. Mit 1,3 kg ist er zudem leichter als der Ferrit-Bruder CD-11Fe. Die elektrischen Daten bleiben gleich: 70 W AES, 8 Ω, 700 bis 19.000 Hz und ein 1"-Hornanschluss.
Für Zweiwege-Tops, die gehängt oder getragen werden, zählt jedes Kilo und jeder Zentimeter hinter dem Horn. Genau dort setzt der CD-11Nd an. Die 1,75"-Spule sorgt dafür, dass der Treiber nicht nur leicht ist, sondern auch tief genug arbeitet, um mit einem 12"-Tieftöner zusammenzupassen. Die Resonanzfrequenz von 700 Hz markiert die untere Grenze, ab der die Membranauslenkung stark zunimmt; deutlich darüber getrennt bleibt der Treiber im thermisch und mechanisch sicheren Bereich.
Einsatz und Gehäuse
Setze den CD-11Nd auf ein 1"-Horn aus der Beyma-Kategorie Hörner & Waveguides oder auf ein belegtes 1"-Horn wie 18Sound XT1086 Alu, XR1064 Alu, XG10 Alu oder Celestion H1-9040P. Bei einer flachen Box lohnt sich ein Horn, das ebenfalls wenig Tiefe braucht; mit 47 mm Treibertiefe ergibt sich dann ein sehr kompaktes Hochtonmodul. Für tiefere Trennungen wählst du ein Horn mit größerer Mündung, das die Membran im Trennbereich lädt.
Die Trennfrequenz liegt mindestens eine Oktave über 700 Hz, das Hochpassfilter mit 12 dB/Oktave oder mehr, im DSP mit 24 dB/Oktave. Die 70 W AES gelten für gefiltertes Rauschen; Vollbandsignale oder ein zu flacher Hochpass verkürzen die Lebensdauer jedes Kompressionstreibers. Im Passivbetrieb reduzierst du den Pegel per L-Pad auf das Niveau des Tieftöners, im Aktivbetrieb nutzt du Pegel, Delay und Limiter des DSP.
Worauf du achten solltest
- Neodym, 1,3 kg, 47 mm tief: für gehängte oder getragene Tops und flache Gehäuse.
- 1,75"-Schwingspule, 70 W AES: derselbe Leistungsbereich wie die Ferritversion CD-11Fe.
- Resonanz 700 Hz: Trennung eine Oktave darüber, Filter steil.
- 8 Ω, 1"-Hals: an jeder PA-Endstufe, kompatibel mit 1"-Hörnern von Beyma, 18Sound und Celestion.
Häufige Fragen
Was gewinne ich mit dem CD-11Nd gegenüber dem CD-11Fe?
Weniger Gewicht, 1,3 kg, und weniger Tiefe, 47 mm, jeweils gegenüber der schwereren und tieferen Ferritversion. Belastbarkeit, Impedanz, Spule und Übertragungsbereich sind identisch; wer stationär installiert, kann beim Ferritmodell bleiben.
Eignet sich der CD-11Nd für ein 12"-Zweiwege-Top?
Ja. Mit 1,75"-Spule und einer Resonanz von 700 Hz lässt sich eine Trennung finden, die zum Tieftöner passt, wenn du eine Oktave Abstand einhältst und steil filterst. Ein Horn mit ausreichender Mündung unterstützt den Treiber im Trennbereich.
Welches Horn passt zum CD-11Nd?
Alle Hörner mit 1"-Anschluss. Bei Beyma findest du sie in der Kategorie Hörner & Waveguides; belegte 1"-Hörner anderer Hersteller sind 18Sound XT120, XT1086 Alu und Celestion H1SC-9040. Die Abstrahlung wählst du nach Raum und Hörabstand.
Beyma CD-11Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-11Nd ist ein 1-Zoll-Kompressionstreiber mit Neodymmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-11Nd mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 70 |
| Frequenz von (Hz) | 700 |
| Frequenz bis (Hz) | 19000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 47 |
| Gewicht (kg) | 1.3 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 700 |
