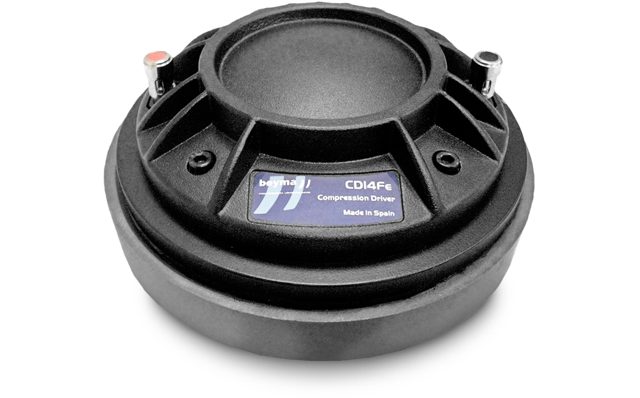

BEYMA CD-14Fe
BEYMA CD-14Fe — 1.4" / 1.4 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Ferrit-Magnet
60 W AES - 500 – 16000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0020
Dokumente
BEYMA CD-14Fe — 1.4" · Kompressionstreiber · Ferrit-Magnet
60 W AES · Frequenzbereich 500 Hz – 16000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 2.5 "
- Belastbarkeit: 60 W AES
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 3.3 kg
- Einbautiefe: 62 mm
- Frequenzbereich: 500 – 16000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0020
Beyma CD-14Fe: 1,4"-Kompressionstreiber mit 2,5"-Spule ab 500 Hz
Der Beyma CD-14Fe ist der 1,4"-Treiber der CD-Serie mit der großen 2,5"-Schwingspule. Sein Übertragungsbereich beginnt bei 500 Hz und reicht bis 16.000 Hz, die Belastbarkeit liegt bei 60 W AES, die Nennimpedanz bei 8 Ω. Der Ferritmagnet erzeugt 9,1 Tm Antriebsfaktor und bringt den Treiber auf 3,3 kg bei 62 mm Einbautiefe.
Eine 2,5"-Spule verschiebt die Prioritäten: Die große Membran erlaubt eine Resonanz von 500 Hz und damit tiefere Trennungen als bei Treibern mit kleinerer Spule, sie bringt aber auch mehr bewegte Masse mit, weshalb der Bereich bei 16.000 Hz endet. Das ist die typische Auslegung eines Mittelhochtontreibers für große Zweiwege-Systeme oder für die Mittelhochtonsektion in Dreiwege-Konzepten, bei denen ein 12"-Tieftöner nicht weit nach oben gezogen werden soll. Die Neodymversion heißt CD-14Nd und ist deutlich leichter.
Einsatz und Gehäuse
Der CD-14Fe gehört auf ein 1,4"-Horn mit ausreichend großer Mündung, damit die untere Grenze von 500 Hz überhaupt nutzbar wird. Bei Beyma findest du passende Modelle in der Kategorie Hörner & Waveguides; belegte 1,4"-Hörner anderer Hersteller sind 18Sound XT1464, XR1464C, XR1496C, PR614 und H860 3D Print. Ein kleines Waveguide verschenkt das Potenzial dieses Treibers, weil es unterhalb seiner Ladungsgrenze keine Unterstützung mehr liefert.
Die Trennung setzt du mindestens eine Oktave über 500 Hz an, mit 12 dB/Oktave als Minimum und 24 dB/Oktave im Aktivbetrieb. Die 60 W AES sind bei einer 2,5"-Spule eine konservative Dauerangabe für gefiltertes Rauschen. Im Hochton oberhalb von 16.000 Hz liefert der Treiber nichts mehr, was in Dreiwege-Systemen mit zusätzlichem Superhochtöner bewusst genutzt wird. Das Gewicht von 3,3 kg verlangt eine stabile Verschraubung am Horn und, bei gehängten Boxen, eine entsprechende Berücksichtigung der Lastpunkte. Im Passivbetrieb dämpfst du mit einem L-Pad, im Aktivbetrieb regelst du Pegel und Delay im DSP.
Worauf du achten solltest
- 2,5"-Schwingspule, 500 Hz Resonanz: tiefe Trennung möglich, Obergrenze 16.000 Hz.
- Ferrit, 9,1 Tm, 3,3 kg: kräftiger Antrieb, Gewicht bei Horn und Hängepunkten einplanen.
- 60 W AES, 8 Ω: an jeder PA-Endstufe, Trennung mindestens eine Oktave über 500 Hz.
- Einbautiefe 62 mm: hinter einem 1,4"-Horn meist unkritisch.
- 1,4"-Hals: passt auf 1,4"-Hörner von Beyma und 18Sound.
Häufige Fragen
Für welche Systeme ist der CD-14Fe gedacht?
Für große Zweiwege-Boxen mit 12"-Tieftöner und für die Mittelhochtonsektion in Dreiwege-Systemen. Die 2,5"-Spule und die Resonanz von 500 Hz erlauben eine tiefe Trennung; wenn du Hochton bis 20.000 Hz brauchst, ergänzt du einen Superhochtöner oder wählst einen Treiber mit kleinerer Spule.
Was unterscheidet den CD-14Fe vom CD-14Nd?
Beide haben 1,4"-Hals, 2,5"-Spule, 60 W AES und 8 Ω. Der CD-14Nd mit Neodym ist deutlich leichter und flacher, sein Bereich beginnt etwas höher; der CD-14Fe geht mit 500 Hz tiefer und ist die günstigere Wahl für Festinstallationen.
Welches Horn holt das Meiste aus dem CD-14Fe?
Ein 1,4"-Horn mit großer Mündung, das bis in den Bereich der Trennung lädt, etwa 18Sound XT1464 oder XR1496C oder ein Beyma-Horn aus der Kategorie Hörner & Waveguides. Je tiefer du trennen willst, desto größer muss die Mündung sein.
Beyma CD-14Fe: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-14Fe ist ein 1,4-Zoll-Kompressionstreiber mit Ferritmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-14Fe mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 500 Hz |
| Antriebsfaktor BL | 9,1 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 60 |
| Frequenz von (Hz) | 500 |
| Frequenz bis (Hz) | 16000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 62 |
| Gewicht (kg) | 3.3 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 500 |
| BL (Tm) | 9.1 |
