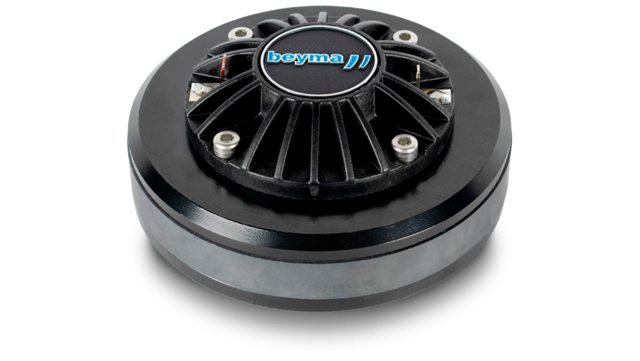

BEYMA CD-151Fe/PK
BEYMA CD-151Fe/PK — 1" / 1 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Ferrit-Magnet
70 W AES - 900 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0035
Dokumente
BEYMA CD-151Fe/PK — 1" · Kompressionstreiber · Ferrit-Magnet
70 W AES · Frequenzbereich 900 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.5 "
- Belastbarkeit: 70 W AES
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 1.3 kg
- Einbautiefe: 44.4 mm
- Frequenzbereich: 900 – 20000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0035
Beyma CD-151Fe/PK: 1"-Kompressionstreiber mit 1,5"-Spule, 70 W AES, 44,4 mm flach
Zwischen den kleinen CD-101-Modellen und den größeren Treibern der Serie positioniert Beyma den CD-151Fe/PK: 1"-Hornanschluss, 1,5"-Schwingspule, 70 W AES und ein Übertragungsbereich von 900 bis 20.000 Hz. Der Ferritmagnet liefert 6 Tm, die Nennimpedanz beträgt 8 Ω, das Gewicht 1,3 kg. Bemerkenswert ist die Einbautiefe von 44,4 mm, die für einen Ferrittreiber mit dieser Belastbarkeit knapp ausfällt.
Die 1,5"-Spule ist ein Kompromiss mit klarem Ziel: mehr thermische Reserve als eine 1,1"-Spule, aber eine leichtere Membran als bei den großen Modellen, die den Bereich bis 20.000 Hz offen hält. Die Resonanz von 900 Hz liegt entsprechend zwischen den beiden Klassen. Das macht den Treiber zur passenden Wahl für Zweiwege-Boxen mit 10"- oder 12"-Tieftöner, in denen die Trennung höher liegt als bei großen Systemen, der Hochton aber vollständig abgedeckt sein soll. Die Variante CD-151Fe/PT unterscheidet sich nur in der Membranausführung.
Einsatz und Gehäuse
Der CD-151Fe/PK arbeitet auf 1"-Hörnern aus der Beyma-Kategorie Hörner & Waveguides oder auf belegten 1"-Hörnern wie 18Sound XT1086 Alu, XR1064 Alu, XT120 und Celestion H1SC-8050. Dank der geringen Tiefe von 44,4 mm lässt er sich mit einem flachen Waveguide zu einem Hochtonmodul kombinieren, das auch in schlanke Gehäuse passt. Für Bühnenmonitore ist ein breit abstrahlendes Horn sinnvoll, für kleine Frontsysteme ein Modell mit definierter Bündelung.
Trenne mindestens eine Oktave über 900 Hz und filtere mit 12 dB/Oktave oder steiler; 24 dB/Oktave im DSP sind Standard. Die 70 W AES beziehen sich auf gefiltertes Rauschen oberhalb der Trennfrequenz. Im Passivbetrieb reduzierst du den Pegel mit einem L-Pad und schaltest einen Kondensator in Serie, im Aktivbetrieb übernehmen Hochpass, Limiter und Delay im DSP den Schutz. Mit 1,3 kg ist das Ferritmodell für mobile Tops noch gut tragbar.
Worauf du achten solltest
- 1,5"-Schwingspule, 70 W AES: mehr Reserve als die kleinen 1,1"-Treiber, Hochton bis 20.000 Hz.
- Einbautiefe 44,4 mm: für einen Ferrittreiber dieser Klasse flach, gut für schlanke Gehäuse.
- Resonanz 900 Hz: Trennung mindestens eine Oktave darüber, steiler Hochpass.
- Ferrit, 6 Tm, 1,3 kg: solider Antrieb, Gewicht für mobile Boxen tragbar.
- 8 Ω, 1"-Hals: an jeder PA-Endstufe, passt auf 1"-Hörner von Beyma, 18Sound und Celestion.
Häufige Fragen
Für welchen Tieftöner passt der CD-151Fe/PK?
Für 10"- und 12"-Tieftöner in Zweiwege-Boxen, bei denen die Trennung deutlich über 900 Hz liegen kann. Für große Systeme mit tieferer Trennung ist ein Treiber mit größerer Spule wie der CD-11Fe die passendere Wahl.
Worin unterscheidet sich der CD-151Fe/PK vom CD-151Fe/PT?
Nur in der Membranausführung, die das Kürzel /PK beziehungsweise /PT bezeichnet. Hals, Spule, 70 W AES, 8 Ω, 900 bis 20.000 Hz, 6 Tm und 44,4 mm Einbautiefe sind identisch; Weiche und Horn wählst du für beide gleich.
Welches Horn passt zum CD-151Fe/PK?
Jedes 1"-Horn: bei Beyma aus der Kategorie Hörner & Waveguides, herstellerübergreifend belegt etwa 18Sound XT1086 Alu oder Celestion H1SC-9040. Ein flaches Waveguide passt gut zur geringen Einbautiefe des Treibers.
Beyma CD-151Fe/PK: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-151Fe/PK ist ein 1-Zoll-Kompressionstreiber mit Ferritmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-151Fe/PK mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 900 Hz |
| Antriebsfaktor BL | 6 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 70 |
| Frequenz von (Hz) | 900 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.5 |
| Einbautiefe (mm) | 44.4 |
| Gewicht (kg) | 1.3 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 900 |
| BL (Tm) | 6 |
