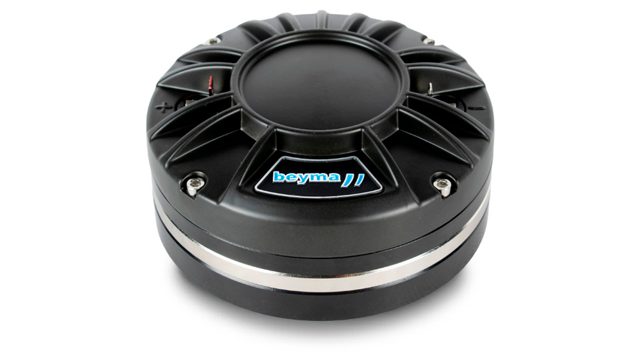

BEYMA CD-2514Nd/PK
BEYMA CD-2514Nd/PK — 1.4" / 1.4 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Neodym-Magnet
80 W AES - 600 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0010
Dokumente
BEYMA CD-2514Nd/PK — 1.4" · Kompressionstreiber · Neodym-Magnet
80 W AES · Frequenzbereich 600 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 2.5 "
- Belastbarkeit: 80 W AES
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.8 kg
- Einbautiefe: 54.7 mm
- Frequenzbereich: 600 – 20000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0010
Beyma CD-2514Nd/PK: leichter 1,4"-Neodymtreiber mit 1,8 kg und 80 W AES
1,8 kg: Das ist das Gewicht, auf das der Neodymmotor den Beyma CD-2514Nd/PK drückt, rund die Hälfte dessen, was der ferritbestückte CD-2514Fe/PK wiegt. Dazu kommen 54,7 mm Einbautiefe, flacher als beim Ferritmodell, und ein Antrieb mit BL 8,5 Tm. Die übrigen Daten bleiben: 1,4"-Austritt, 2,5"-Schwingspule, 80 W AES an 8 Ω, Arbeitsbereich 600 Hz bis 20.000 Hz.
Neodym erreicht dieselbe Flussdichte im Luftspalt mit einem Bruchteil des Magnetvolumens, deshalb schrumpfen Gewicht und Bautiefe; die höhere BL zeigt, dass Beyma den Motor nicht nur verkleinert, sondern auch etwas kräftiger ausgelegt hat. Die Membranvariante PK ist innerhalb der Nd-Familie eine von dreien, neben PT und Ti. 42.audio führt alle drei und stellt die Daten in der Chassis-Datenbank nebeneinander.
Einsatz und Gehäuse
Der CD-2514Nd/PK ist gemacht für Boxen, die getragen werden: Tour-Tops, mobile Beschallung, Monitore, alles, wo sich jedes Kilogramm auf der Bühne oder im Transporter bemerkbar macht. Er arbeitet an einem 1,4"-Horn; Beyma hat dafür Hörner und Waveguides mit 1,4"-Anschluss im Programm, und über den Markenrand hinaus passen das 18SOUND XT1464, XR1496C, XR1464C, PR614 oder das H860 3D Print, alle mit 1,4"-Hals.
Die Trennung setzt du deutlich oberhalb der unteren Grenze von 600 Hz, und zwar steil. Neodym ist dabei kein Freibrief für mehr Leistung: Die 80 W AES gelten wie beim Ferritbruder, und Neodymmagnete verlieren bei starker Erwärmung Fluss, weshalb ein Limiter im Hochtonzweig auch aus thermischer Sicht sinnvoll ist. Die kurze Einbautiefe von 54,7 mm erleichtert flache Gehäuse und Monitorkeile.
Worauf du achten solltest
- 1,8 kg Gewicht: rund die Hälfte des Ferritmodells, spürbar in jeder Tourbox.
- Einbautiefe 54,7 mm: erlaubt flachere Gehäuse als die Ferritversion.
- BL 8,5 Tm: kräftiger Neodymantrieb auf 2,5"-Schwingspule.
- 80 W AES an 8 Ω: mit steilem Hochpass und Limiter betreiben.
- 1,4"-Hornanschluss: Horn mit passendem Halsdurchmesser wählen.
Häufige Fragen
Ist der CD-2514Nd/PK belastbarer als der CD-2514Fe/PK?
Nein, beide sind mit 80 W AES spezifiziert. Der Neodymtreiber hat mit BL 8,5 Tm den stärkeren Antrieb und ist mit 1,8 kg und 54,7 mm Einbautiefe leichter und flacher. Wer die Box bewegt, profitiert vom Nd; im Festeinbau tut es der Fe genauso.
Welches Horn passt an den CD-2514Nd/PK?
Jedes Horn mit 1,4"-Anschluss. Beyma bietet passende Modelle in der Kategorie Hörner & Waveguides; alternativ kommen 18SOUND XT1464, XR1496C, XR1464C, PR614 oder H860 3D Print in Frage. Das Lochbild am Flansch vor dem Kauf abgleichen.
Wie hoch sollte ich den CD-2514Nd/PK trennen?
Deutlich über 600 Hz, wo der Arbeitsbereich beginnt, mit steilem Hochpass. Ein großes Horn erlaubt eine tiefere Trennung als ein kompaktes Waveguide. Messen und den Übergang zum Tieftöner am Horn ausrichten, nicht an der Bereichsgrenze.
Beyma CD-2514Nd/PK: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-2514Nd/PK ist ein 1,4-Zoll-Kompressionstreiber mit Neodymmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-2514Nd/PK mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 600 Hz |
| Antriebsfaktor BL | 8,5 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 80 |
| Frequenz von (Hz) | 600 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 54.7 |
| Gewicht (kg) | 1.8 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 600 |
| BL (Tm) | 8.5 |
