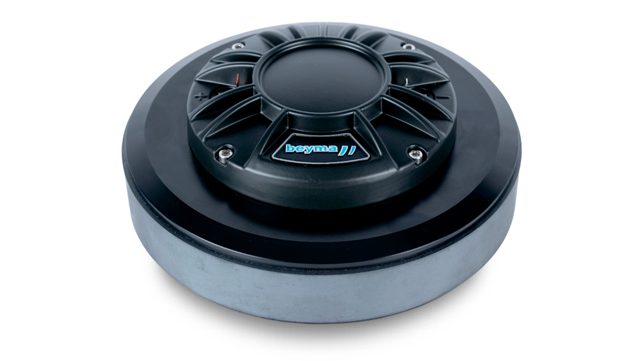

BEYMA CD-314Fe/Ti
BEYMA CD-314Fe/Ti — 1.4" / 1.4 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Ferrit-Magnet
90 W AES - 600 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0014
Dokumente
BEYMA CD-314Fe/Ti — 1.4" · Kompressionstreiber · Ferrit-Magnet
90 W AES · Frequenzbereich 600 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 3 "
- Belastbarkeit: 90 W AES
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 5.4 kg
- Einbautiefe: 69.6 mm
- Frequenzbereich: 600 – 20000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0014
Beyma CD-314Fe/Ti: 1,4"-Kompressionstreiber mit 3"-Titanmembran und 90 W AES
Eine 3"-Schwingspule hinter einem 1,4"-Austritt: Das ist die Konfiguration, mit der der Beyma CD-314Fe/Ti mehr Membranfläche und mehr thermische Masse in den Mittelhochton bringt, als es die 2,5"-Modelle der CD-Serie tun. Beyma gibt 90 W AES an 8 Ω an, der Arbeitsbereich beginnt bei 600 Hz und reicht bis 20.000 Hz. Der Ferritmotor liefert BL 9,5 Tm; die Titanmembran ist für Dauerbetrieb bei hohen Pegeln ausgelegt.
Die Größe hat ihren Preis in Masse und Bautiefe: 5,4 kg Gewicht und 69,6 mm Einbautiefe sind deutlich mehr als beim kleineren CD-2514Fe/Ti. Dafür bekommst du einen Treiber, der im Übergangsbereich zum Tieftöner mit mehr Reserve arbeitet und den Verstärker mit 90 W AES großzügiger belastet werden darf. Wer das Gewicht scheut, findet bei 42.audio den CD-314Nd/Ti mit Neodymmotor und 1,8 kg.
Einsatz und Gehäuse
Der CD-314Fe/Ti ist ein Treiber für Festinstallationen und große Zwei-Wege-Boxen, in denen der Hochtonzweig tief ansetzen und kräftig arbeiten soll: Club-PA, Kinobeschallung, Sportstätten. Am 1,4"-Horn übernimmt er ab deutlich über 600 Hz; ein großes Horn mit tiefer Ladefrequenz nutzt die 3"-Schwingspule am besten aus. Beyma liefert 1,4"-Hörner und -Waveguides in der eigenen Kategorie; von 18SOUND passen XT1464, XR1464C, XR1496C, PR614 und das H860 3D Print.
Bei 5,4 kg muss der Treiber am Horn und das Horn an der Schallwand kraftschlüssig befestigt sein; hängende Boxen brauchen hier eine ordentliche Konstruktion. Die Trennung erfolgt mit steilem Hochpass, im Festeinbau sinnvollerweise per DSP mit Limiter. Der Titanhochton lässt sich mit einer leichten Absenkung im Präsenzbereich an den Raum anpassen.
Worauf du achten solltest
- 3"-Schwingspule mit 90 W AES: mehr thermische Reserve als die 2,5"-Modelle der Serie.
- 5,4 kg Ferritmotor: Horn- und Gehäusebefestigung entsprechend stabil ausführen.
- Einbautiefe 69,6 mm: bei der Gehäusetiefe zusätzlich zur Horntiefe einrechnen.
- BL 9,5 Tm: kräftiger Antrieb für tiefe Trennung am großen Horn.
- 1,4"-Hornanschluss: Horn mit passendem Hals wählen, 8 Ω unkritisch für jeden Verstärker.
Häufige Fragen
Wann lohnt sich der CD-314Fe/Ti gegenüber dem CD-2514Fe/Ti?
Wenn du im Hochtonzweig mehr Belastbarkeit und mehr Reserve im unteren Arbeitsbereich brauchst. Der CD-314Fe/Ti hat eine 3"-Schwingspule, 90 W AES und BL 9,5 Tm; der CD-2514Fe/Ti kommt mit einer 2,5"-Spule, geringerer Belastbarkeit und schwächerem Antrieb. Der Aufpreis in Gewicht: 5,4 kg gegenüber einem deutlich leichteren Chassis.
Welches Horn passt an den CD-314Fe/Ti?
Jedes Horn mit 1,4"-Anschluss; ein größeres Horn mit tiefer Ladefrequenz holt aus der 3"-Schwingspule am meisten heraus. Beyma bietet passende Hörner und Waveguides in der eigenen Kategorie, von 18SOUND kommen XT1464, XR1464C, XR1496C, PR614 oder H860 3D Print in Frage. Lochbild am Flansch prüfen.
Welche Trennfrequenz und welcher Verstärker?
Trennung deutlich oberhalb von 600 Hz mit steilem Hochpass, idealerweise per DSP mit Limiter. Der Verstärker muss an 8 Ω sauber arbeiten; die 90 W AES sind ein Dauerwert, der im Musikbetrieb selten erreicht wird. Mehr Leistung bringt nichts, Schutz vor Clipping und Tieftonanteilen dagegen viel.
Beyma CD-314Fe/Ti: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-314Fe/Ti ist ein 1,4-Zoll-Kompressionstreiber mit Ferritmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-314Fe/Ti mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 600 Hz |
| Antriebsfaktor BL | 9,5 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 90 |
| Frequenz von (Hz) | 600 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 69.6 |
| Gewicht (kg) | 5.4 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 600 |
| BL (Tm) | 9.5 |
