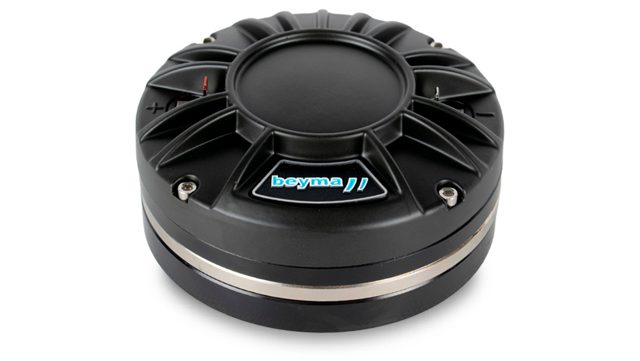

BEYMA CD-314Nd/Ti
BEYMA CD-314Nd/Ti — 1.4" / 1.4 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Neodym-Magnet
90 W AES - 600 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0007
Dokumente
BEYMA CD-314Nd/Ti — 1.4" · Kompressionstreiber · Neodym-Magnet
90 W AES · Frequenzbereich 600 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 3 "
- Belastbarkeit: 90 W AES
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.8 kg
- Einbautiefe: 50.6 mm
- Frequenzbereich: 600 – 20000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0007
Beyma CD-314Nd/Ti: 3"-Schwingspule, 1,4"-Austritt, 90 W AES bei nur 1,8 kg
Ein 1,4"-Treiber mit 3"-Schwingspule, der weniger wiegt als so mancher 1"-Ferrittreiber: Der Beyma CD-314Nd/Ti bringt 1,8 kg auf die Waage, weil sein Motor mit Neodym arbeitet. Der Antrieb ist mit BL 10 Tm der stärkste innerhalb der hier betrachteten CD-Familie, die Belastbarkeit beträgt 90 W AES an 8 Ω, der Arbeitsbereich reicht von 600 Hz bis 20.000 Hz. Die Membran ist aus Titan.
Gegenüber dem Ferritbruder CD-314Fe/Ti spart der Nd/Ti nicht nur Gewicht, sondern auch Bautiefe: 50,6 mm. Damit ist er der flachste Treiber der Familie und gleichzeitig der mit der größten Schwingspule. Für Tour-Tops, die mit 12"-Tieftönern tief trennen und trotzdem tragbar bleiben sollen, ist das eine seltene Kombination. 42.audio hat den CD-314Nd/Ti und seinen Ferritzwilling in der Chassis-Datenbank, mit direktem Vergleich der Eckdaten.
Einsatz und Gehäuse
Sein Platz ist das leistungsstarke Tour-Top oder der große Bühnenmonitor: Zwei-Wege, 1,4"-Horn, Trennung deutlich oberhalb von 600 Hz mit steilem Hochpass. Die 3"-Schwingspule und die 90 W AES erlauben es, den Hochtonzweig im Übergangsbereich stärker zu fordern, als es mit 2,5"-Treibern ratsam wäre; ein Horn mit tiefer Ladefrequenz macht das nutzbar. Beyma hat 1,4"-Hörner und -Waveguides in der eigenen Kategorie, alternativ passen 18SOUND XT1464, XR1464C, XR1496C, PR614 oder das H860 3D Print.
Die geringe Einbautiefe von 50,6 mm hilft bei flachen Monitorkeilen und bei Gehäusen, in denen das Horn ohnehin viel Tiefe schluckt. Neodym mag keine Dauerüberhitzung: Ein Limiter im DSP schützt nicht nur die Schwingspule, sondern auch den Magneten vor Flussverlust bei hoher Temperatur. Die 8 Ω sind für jede Endstufe und für zwei parallel betriebene Tops unkritisch.
Worauf du achten solltest
- 1,8 kg bei 3"-Schwingspule: Neodymmotor macht den Treiber tourtauglich leicht.
- Einbautiefe 50,6 mm: der flachste Treiber der Familie, ideal für Monitorkeile.
- BL 10 Tm: stärkster Antrieb der Reihe, gut für tiefe Trennung am großen Horn.
- 90 W AES an 8 Ω: mit steilem Hochpass und Limiter betreiben.
- 1,4"-Hornanschluss: nur an Hörner mit 1,4"-Hals montieren.
Häufige Fragen
Was bringt der CD-314Nd/Ti gegenüber dem CD-2514Nd/Ti?
Eine 3"- statt 2,5"-Schwingspule, 90 W AES und mit BL 10 Tm den stärkeren Antrieb. Das bedeutet mehr thermische Reserve und mehr Kraft im unteren Arbeitsbereich. Das Gewicht bleibt mit 1,8 kg gleich, die Einbautiefe ist mit 50,6 mm sogar geringer.
Ferrit oder Neodym beim CD-314/Ti?
Der CD-314Nd/Ti wiegt 1,8 kg und ist 50,6 mm tief, der CD-314Fe/Ti ist ein Vielfaches schwerer und baut tiefer. Belastbarkeit, Impedanz und Frequenzbereich sind gleich, der Nd hat mit BL 10 Tm einen etwas stärkeren Antrieb. Für bewegte Boxen ist der Nd die klare Wahl, im Festeinbau spielt das Gewicht keine Rolle.
Welches Horn und welche Trennung für den CD-314Nd/Ti?
Ein 1,4"-Horn, gern mit tiefer Ladefrequenz, damit die 3"-Schwingspule ausgenutzt wird. Beyma bietet passende Hörner und Waveguides, von 18SOUND passen XT1464, XR1464C, XR1496C, PR614 und H860 3D Print. Trennung deutlich über 600 Hz, steiler Hochpass, Limiter.
Beyma CD-314Nd/Ti: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-314Nd/Ti ist ein 1,4-Zoll-Kompressionstreiber mit Neodymmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-314Nd/Ti mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 600 Hz |
| Antriebsfaktor BL | 10 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 90 |
| Frequenz von (Hz) | 600 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 50.6 |
| Gewicht (kg) | 1.8 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 600 |
| BL (Tm) | 10 |
