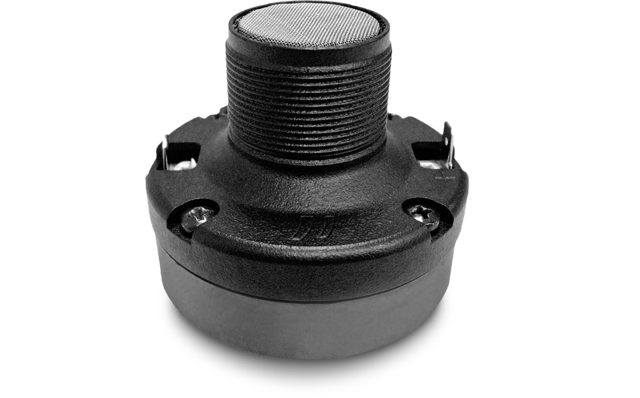

BEYMA CD1S

BEYMA CD1S

BEYMA CD1S — 1" / 1 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber
30 W AES - 40 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0039

inkl. MwSt., zzgl. Versandkosten

Hersteller
Kategorie
Serie
Impedanz (Ω)
Belastbarkeit (W)
Frequenz von (Hz)
Frequenz bis (Hz)
Durchmesser
Schwingspule (Zoll)
Einbautiefe (mm)
Gewicht (kg)
Re (Ω)
Le (mH)
Fs (Hz)
Qms
Qes
Qts
Vas (l)
Xmax (mm)
Vd (cm³)
BL (Tm)
Mms (kg)
Sd (m²)

Diese Kombination existiert nicht.

In den Warenkorb

Dokumente

42A-CHS-KD-BEY-0039.pdf

Woanders günstiger gesehen? Sag uns deinen Zielpreis →

BEYMA CD1S — 1" · Kompressionstreiber

30 W AES · Frequenzbereich 40 Hz – 4000 Hz

Technische Daten

Durchmesser: 1 "
Schwingspule: 3 "
Belastbarkeit: 30 W AES
Impedanz: 8 Ω
Gewicht: 0.6 kg
Einbautiefe: 162 mm
Frequenzbereich: 40 – 4000 Hz

Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0039

Thiele-Small-Parameter

Nennimpedanz	8 Ω
Resonanzfrequenz f_s	2000 Hz
Gesamtgüte Q_ts	0,3
Elektrische Güte Q_es	0,31
Mechanische Güte Q_ms	8,2
Äquivalentvolumen V_as	236,0 l
Bewegte Masse M_ms	91,0 g
Membranfläche S_d	880 cm²
Lineare Auslenkung X_max	6,3 mm
Verschiebevolumen V_d	555 cm³
Antriebsfaktor BL	19,2 Tm
Gleichstromwiderstand R_e	5,6 Ω
Schwingspuleninduktivität L_e	1 mH

Spezifikationen

Allgemein
Hersteller	BEYMA
Kategorie	Compression Driver
Serie	CD
Impedanz (Ω)	8
Belastbarkeit (W)	30
Frequenz von (Hz)	40
Frequenz bis (Hz)	4000

Abmessungen & Korb
Durchmesser	1
Schwingspule (Zoll)	3
Einbautiefe (mm)	162
Gewicht (kg)	0.6

Thiele-Small-Parameter
Re (Ω)	5.6
Le (mH)	1
Fs (Hz)	2000
Qms	8.2
Qes	0.31
Qts	0.3
Vas (l)	236
Xmax (mm)	6.3
Vd (cm³)	555
BL (Tm)	19.2
Mms (kg)	0.091
Sd (m²)	0.088
