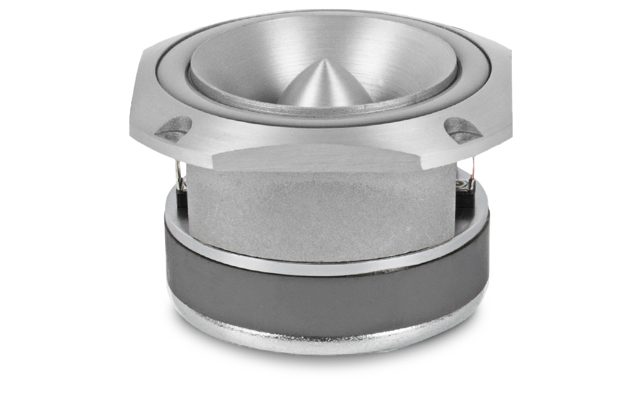

BEYMA CP-22
BEYMA CP-22 — Kompressions-Hochtöner
40 W AES - 5000 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KH-BEY-0002
Dokumente
BEYMA CP-22 — Kompressions-Hochtöner
40 W AES · Frequenzbereich 5000 Hz – 20000 Hz
Technische Daten
- Schwingspule: 1.5 "
- Belastbarkeit: 40 W AES
- Impedanz: 8 Ω
- Gewicht: 1.6 kg
- Einbautiefe: 71 mm
- Frequenzbereich: 5000 – 20000 Hz
Serie: CP · Artikel-Nr: 42A-CHS-KH-BEY-0002
Beyma CP-22: Super-Hochtöner ab 5.000 Hz mit 1,5"-Spule und 40 W AES
Nicht jeder Hochtöner muss tief einsetzen. Der Beyma CP-22 beginnt bei 5.000 Hz und ist damit ein Super-Hochtöner: ein Kompressions-Hochtöner mit integriertem Horn, der in Drei-Wege-Systemen das oberste Band bis 20.000 Hz übernimmt oder einem Kompressionstreiber mit frühem Höhenabfall den Glanz zurückgibt.
Die Basis ist die eines ausgewachsenen CP-Hochtöners: 1,5"-Schwingspule, 5,2 Tm Kraftfaktor, 8 Ω, dazu 1,6 kg und 71 mm Einbautiefe. Belastbar ist er mit 40 W AES, was oberhalb von 5.000 Hz mehr als genug ist, weil in diesem Band nur ein kleiner Teil der Musikleistung anfällt.
Einsatz und Gehäuse
Klassischer Einsatz ist das Drei-Wege-PA-Top: Tieftöner, Mitteltöner oder Mittelton-Horn und darüber der CP-22 ab 5.000 Hz. Mit 12 dB/Okt. passiv legst du die Trennung sicherheitshalber höher, mit steileren Filtern kannst du an die 5.000 Hz heran. Die 1,5"-Spule verträgt dabei kurze Impulse deutlich besser als ein kleinerer Antrieb.
Zweiter Einsatzfall: Ergänzung zu großen Kompressionstreibern oder Breitbändern, die nach oben abfallen. Der CP-22 wird dann parallel mit Hochpass und Pegelsteller eingebunden. Ein separates Horn brauchst du nicht; das integrierte Horn bestimmt die Abstrahlung. Wer sie ändern will, kombiniert stattdessen einen Beyma-Treiber mit einem Modell aus Hörner & Waveguides.
Worauf du achten solltest
- Untere Grenze 5.000 Hz: nur als Super-Hochtöner oder in Drei-Wege-Systemen.
- 8 Ω, 40 W AES: Pegelanpassung über L-Pad einplanen.
- 1,6 kg, 71 mm Einbautiefe.
- 1,5"-Spule und 5,2 Tm: impulsfester Antrieb im Hochtonband.
Häufige Fragen
Kann ich den CP-22 in einer Zwei-Wege-Box verwenden?
Nur, wenn der Tief-Mitteltöner bis 5.000 Hz sauber spielt, was selten ist. Sinnvoller ist ein Drei-Wege-Aufbau oder die Ergänzung zu einem vorhandenen Hochton-Horn.
Wie binde ich ihn als Super-Hochtöner ein?
Hochpass oberhalb von 5.000 Hz, Pegel mit Vorwiderstand oder L-Pad an den Haupt-Hochtöner angleichen und auf gleiche Polarität achten. Ein Serienkondensator schützt zusätzlich vor tiefen Frequenzen.
Was unterscheidet den CP-22 von den tiefer einsetzenden CP-Modellen mit 1,5"-Spule?
Spule und Kraftfaktor von 5,2 Tm sind gleich, aber der CP-22 ist auf das Band ab 5.000 Hz spezialisiert und mit 40 W AES belastbar. Wer den Hochtöner tiefer trennen muss, braucht ein Modell mit niedrigerer Einsatzgrenze.
Beyma CP-22: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CP-22 ist ein Kompressions-Hochtöner aus der Serie CP und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CP-22 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Tweeter |
| Serie | CP |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 40 |
| Frequenz von (Hz) | 5000 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Schwingspule (Zoll) | 1.5 |
| Einbautiefe (mm) | 71 |
| Gewicht (kg) | 1.6 |
| Thiele-Small-Parameter | |
|---|---|
| BL (Tm) | 5.2 |
