BEYMA FD-2XA
BEYMA FD-2XA — Frequenzweiche
600 W AES
Art.-Nr.: 42A-CHS-FW-BEY-0003
Dokumente
BEYMA FD-2XA — Frequenzweiche
600 W AES
Technische Daten
- Belastbarkeit: 600 W AES
- Gewicht: 1 kg
Serie: FD · Artikel-Nr: 42A-CHS-FW-BEY-0003
BEYMA FD-2XA: passive Frequenzweiche der FD-Serie mit 600 W AES Belastbarkeit

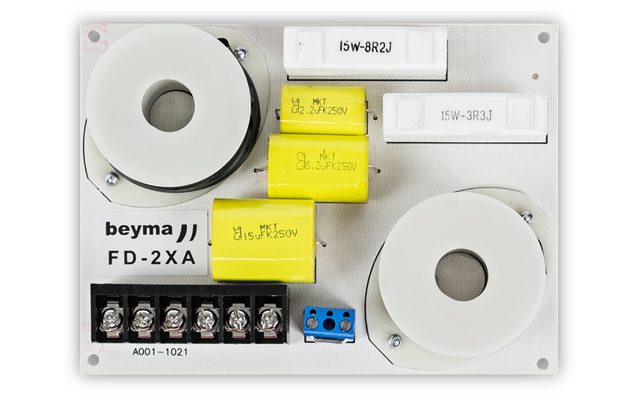

Die BEYMA FD-2XA ist eine fertig aufgebaute passive Frequenzweiche aus Beymas FD-Serie. Sie übernimmt im Lautsprecher die Aufgabe, das Verstärkersignal auf die einzelnen Wege zu verteilen: Tiefe Frequenzen gehen zum Tieftöner, hohe zum Hochtöner oder Kompressionstreiber. Anders als eine selbst gelötete Weiche kommt sie als komplette Baugruppe mit Spulen, Kondensatoren und Widerständen auf einer Trägerplatte, abgestimmt auf Beyma-Chassis aus dem PA-Bereich.
Mit 600 W AES ist die Belastbarkeit für Beschallungsboxen ausgelegt, nicht für HiFi-Pegel. Das Gewicht von 1 kg deutet auf Bauteile mit ordentlichem Querschnitt hin: Spulen für hohe Ströme haben nun mal Masse, und Kondensatoren im Tiefpass eines PA-Systems sind keine Winzlinge. Genau das ist der Grund, weshalb eine Serienweiche des Chassisherstellers oft die bessere Wahl gegenüber einem improvisierten Aufbau ist, wenn das System stundenlang laut spielen soll.
Einsatz und Gehäuse
Sinnvoll ist die FD-2XA überall dort, wo du Beyma-Chassis in einer passiven Box betreibst und keinen DSP oder Aktivbetrieb mit Mehrkanalendstufe einsetzen willst: klassische Fullrange-Tops, Bühnenmonitore, Installationslautsprecher. Die Weiche sitzt im Gehäuse, meist auf der Rückwand oder dem Boden, mit ausreichend Abstand zu Magnetsystemen, damit die Spulen nicht durch Streufelder beeinflusst werden. Bei Bassreflexgehäusen achtest du darauf, dass sie nicht im Luftstrom des Ports liegt.
Vor dem Kauf solltest du prüfen, welche Chassis-Kombination Beyma für diese Weiche vorsieht: Trennfrequenz, Impedanz der Wege und eventuelle Pegelanpassung für den Hochtöner sind auf bestimmte Treiber gerechnet. Passt die Kombination, sparst du dir Messaufwand und Bauteilbeschaffung. Passt sie nicht, ist eine individuelle Auslegung besser als eine Weiche, die zufällig ungefähr stimmt. 42.audio hilft dir bei der Zuordnung zu den passenden Beyma-Chassis aus dem Sortiment.
Worauf du achten solltest
- Belastbarkeit 600 W AES: für PA-Boxen dimensioniert, Weiche und Chassis müssen zusammenpassen
- Gewicht 1 kg: mechanisch sicher im Gehäuse verschrauben, nicht nur kleben
- Abstand zu Magneten und Ports einhalten, Spulen reagieren auf Streufelder
- Impedanz der angeschlossenen Chassis muss der Auslegung entsprechen, sonst verschiebt sich die Trennung
Häufige Fragen
Kann ich die FD-2XA mit beliebigen Chassis kombinieren?
Nein. Eine passive Weiche ist auf Impedanz und Wirkungsgrad bestimmter Chassis gerechnet. Mit anderen Treibern verschieben sich Trennfrequenz und Pegelverhältnis. Frag nach der vorgesehenen Beyma-Kombination, bevor du planst.
Reicht die Belastbarkeit von 600 W AES für meinen Verstärker?
Die Angabe beschreibt, was die Weiche dauerhaft verträgt, nicht die Ausgangsleistung deiner Endstufe. Entscheidend ist die Belastbarkeit der angeschlossenen Chassis; die Weiche sollte mindestens deren Systemleistung mitmachen. Clipping-Verzerrungen belasten den Hochtonzweig deutlich stärker als saubere Signale.
Kann ich die Weiche bei Bi-Amping weglassen?
Ja. Wenn du aktiv mit DSP und je einer Endstufe pro Weg trennst, entfällt die passive Weiche komplett. Die FD-2XA ist für den passiven Betrieb an einem einzelnen Endstufenkanal gedacht.
Bei 42.audio bekommst du den BEYMA FD-2XA mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Crossover |
| Serie | FD |
| Belastbarkeit (W) | 600 |
| Abmessungen & Korb | |
|---|---|
| Gewicht (kg) | 1 |
