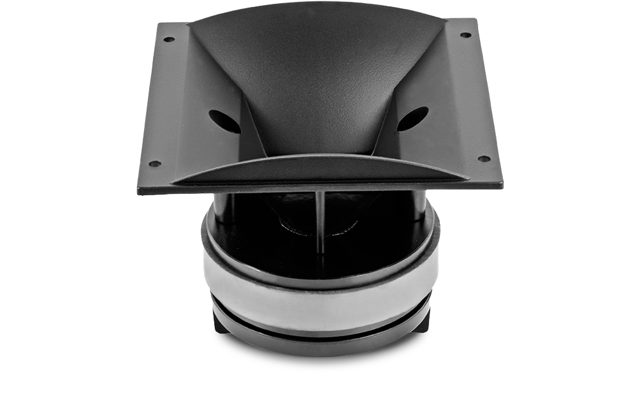

BEYMA SMC-8060/N
BEYMA SMC-8060/N — 1" / 1 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber
50 W AES - 800 – 18000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0031
Dokumente
BEYMA SMC-8060/N — 1" · Kompressionstreiber
50 W AES · Frequenzbereich 800 Hz – 18000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 50 W AES
- Impedanz: 8 Ω
- Gewicht: 1.5 kg
- Einbautiefe: 122 mm
- Frequenzbereich: 800 – 18000 Hz
Serie: SMC · Artikel-Nr: 42A-CHS-KD-BEY-0031
Beyma SMC-8060/N: 1"-Kompressionstreiber mit 1,75"-Schwingspule und 50 W AES
Der Beyma SMC-8060/N ist ein Kompressionstreiber mit 1"-Hornanschluss aus der SMC-Serie von Beyma. Er arbeitet von 800 Hz bis 18.000 Hz, verträgt 50 W AES und hat 8 Ω Nennimpedanz. Damit ist er als Hochtontreiber für Zweiwege-PA-Boxen, Bühnenmonitore und kleinere Hornsysteme gedacht, bei denen ein 1"-Hals reicht, der Treiber aber tiefer ankoppeln soll als ein reiner Superhochtöner.
Innerhalb der 1"-Klasse fällt die 1,75"-Schwingspule auf. Ein größerer Spulendurchmesser bedeutet mehr Membranfläche hinter dem Phase-Plug und mehr thermische Reserve, und genau das erklärt die untere Grenzfrequenz von 800 Hz, die deutlich unter dem liegt, was Treiber mit kleiner Spule schaffen. Der Antrieb bringt es auf 8,5 Tm BL, die Resonanzfrequenz Fs liegt bei 800 Hz. Mit 1,5 kg und 122 mm Einbautiefe ist der SMC-8060/N kein Leichtgewicht, sondern ein solide gebauter Treiber für den Festeinbau.
Einsatz und Gehäuse
Der 1"-Hals passt auf alle 1"-Hörner mit gleicher Befestigungsart. Beyma-Hörner und -Waveguides findest du bei 42.audio in der Kategorie Hörner & Waveguides; prüfe dort Hornanschluss und Montage (Schraubgewinde oder Bolt-on), bevor du kombinierst. Ein Horn mit ausreichend großem Mund ist Pflicht, wenn du den Treiber wirklich in Richtung 800 Hz belasten willst, denn ein zu kleines Horn lädt dort nicht mehr und die Membran läuft ungebremst.
Die Trennfrequenz sollte deutlich oberhalb von 800 Hz liegen, mindestens rund eine Oktave über Fs, und der Hochpass sollte steil sein (12 dB/Okt. reichen hier nicht, 24 dB/Okt. sind sinnvoll). Je näher du an die 800 Hz gehst, desto weniger von den 50 W AES kannst du thermisch und mechanisch ausnutzen. Ein Limiter im Hochtonzweig ist bei Verleih- und Bühnenbetrieb dringend zu empfehlen.
Worauf du achten solltest
- 8 Ω Nennimpedanz: läuft an jedem gängigen Endstufenkanal, auch aktiv über DSP mit Hochpass.
- 50 W AES Belastbarkeit: bei tiefer Trennung nahe 800 Hz mit steilem Filter und Limiter absichern.
- Einbautiefe 122 mm hinter dem Horn einplanen, plus Platz für Kabel und Anschlussklemmen.
- 1,5 kg Gewicht: Hornflansch und Frontplatte ausreichend steif ausführen.
- Fs 800 Hz entspricht der unteren Grenzfrequenz, keinesfalls darunter betreiben.
Häufige Fragen
Für welche Boxen eignet sich der SMC-8060/N?
Für Zweiwege-PA-Boxen und Monitore mit einem großen Tief-Mitteltöner, bei denen der Hochtöner tiefer als üblich übernehmen soll. Die 1,75"-Schwingspule gibt dir dafür die nötige Reserve. Für reine Superhochtonanwendungen ist der Treiber überdimensioniert.
Wo sollte ich den Treiber trennen?
Deutlich oberhalb von 800 Hz, weil dort sowohl die untere Grenzfrequenz als auch Fs liegen. Mit einer steilen Weiche (24 dB/Okt.) und einem Horn, das bis in diesen Bereich lädt, holst du das Maximum aus dem Treiber. Bei flachen Filtern gehst du höher.
Welches Horn passt zum SMC-8060/N?
Jedes 1"-Horn mit passender Befestigung. Bei 42.audio führen wir Beyma-Hörner und -Waveguides in einer eigenen Kategorie; die Abstrahlung wählst du nach Raum und Zuhörerfläche. Ein größerer Hornmund hilft bei tiefer Trennung.
Beyma SMC-8060/N: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der SMC-8060/N ist ein 1-Zoll-Kompressionstreiber aus der Serie SMC und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA SMC-8060/N mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 800 Hz |
| Antriebsfaktor BL | 8,5 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | SMC |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 50 |
| Frequenz von (Hz) | 800 |
| Frequenz bis (Hz) | 18000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 122 |
| Gewicht (kg) | 1.5 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 800 |
| BL (Tm) | 8.5 |
