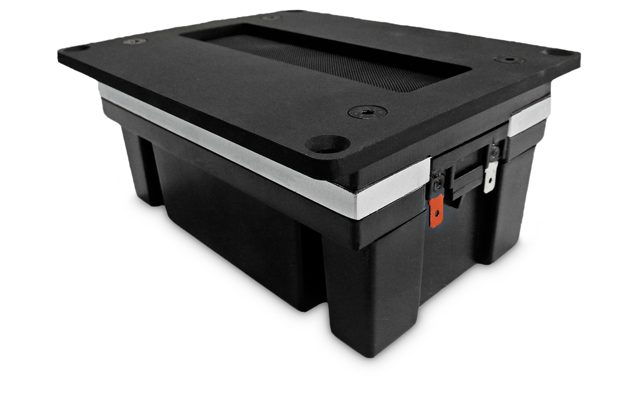

BEYMA TPL-200/B
BEYMA TPL-200/B — AMT-Treiber
120 W AES - 101 dB - 1000 – 23000 Hz
Art.-Nr.: 42A-CHS-AT-BEY-0002
Dokumente
BEYMA TPL-200/B — AMT-Treiber
120 W AES · 101 dB Empfindlichkeit · Frequenzbereich 1000 Hz – 23000 Hz
Technische Daten
- Belastbarkeit: 120 W AES
- Empfindlichkeit: 101 dB
- Frequenzbereich: 1000 – 23000 Hz
Serie: TPL · Artikel-Nr: 42A-CHS-AT-BEY-0002
Beyma TPL-200/B: großer AMT-Treiber mit 120 W AES und 101 dB ohne Horn
120 W AES Belastbarkeit sind für einen Air-Motion-Transformer ein hoher Wert, und genau darauf ist der Beyma TPL-200/B ausgelegt. Er ist das große Modell der TPL-Serie in der Ausführung ohne Horn: 101 dB Empfindlichkeit, Übertragungsbereich von 1.000 Hz bis 23.000 Hz. Die hohe Belastbarkeit geht auf die große Membranfläche zurück. Mehr Falten bedeuten mehr Leiterbahnlänge, mehr Fläche zur Wärmeabgabe und weniger Auslenkung pro Falte bei gleichem Schalldruck.
Das erklärt auch, warum ein großer AMT bei hohem Pegel sauberer bleibt als ein kleiner: Die Folie muss für denselben Schalldruck weniger Weg zurücklegen, und die Antriebskraft verteilt sich über die gesamte Membran. Gleichzeitig bleibt die bewegte Masse gering, weil die Folie dünn ist und keine Schwingspule mit Träger mitbewegt wird. Ohne Horn strahlt der TPL-200/B horizontal breit ab, was ihn für Anwendungen interessant macht, in denen ein Horn zu stark bündeln würde.
Einsatz und Gehäuse
Der TPL-200/B passt in 2-Wege-Tops mit belastbaren Tiefmitteltönern, in Studio-Hauptmonitore und in große Hifi-Systeme, die auch bei hohem Pegel ohne Kompressionstreiber auskommen sollen. Trenne deutlich oberhalb von 1.000 Hz; bei tiefer Trennung und Beschallungspegeln ist ein Hochpass mit 24 dB/Okt. angebracht, sonst genügen 12 dB/Okt. Die 120 W AES setzen gefiltertes Signal voraus und sind keine Einladung zum Vollbereichsbetrieb.
Montiere den Treiber stehend, denn die Membranhöhe bündelt vertikal und hält den Boden- und Deckenanteil klein, während die Horizontale breit bleibt. 101 dB Empfindlichkeit erfordern in passiven Weichen einen Spannungsteiler zu den meisten Tieftönern; in aktiven Systemen setzt du den Pegel am DSP und legst einen Limiter davor. Waveguides und Hörner von Beyma findest du bei 42.audio in der Kategorie Hörner & Waveguides, die TPL-Modelle lassen sich in der Chassis-Datenbank gegenüberstellen.
Worauf du achten solltest
- 120 W AES: hohe Belastbarkeit, gilt für gefiltertes Signal oberhalb der Trennung.
- 101 dB Empfindlichkeit: Pegelanpassung an den Tieftöner einplanen.
- Trennung deutlich über 1.000 Hz, bei hohem Pegel 24 dB/Okt.
- Ohne Horn: breite horizontale Abstrahlung, stehende Montage.
Häufige Fragen
Was ist der Unterschied zwischen TPL-200/B und TPL-200/H?
Der /H hat ein vorgesetztes Horn, das die Empfindlichkeit erhöht und die Abstrahlung bündelt. Der /B arbeitet ohne Horn, liefert 101 dB und strahlt horizontal breiter ab. Belastbarkeit und Übertragungsbereich sind bei beiden gleich: 120 W AES und 1.000 bis 23.000 Hz.
Eignet sich der TPL-200/B für PA-Anwendungen?
Ja, mit 120 W AES und 101 dB ist er für Tops mittlerer Größe ausgelegt. Wichtig sind eine Trennung deutlich über 1.000 Hz mit steilem Hochpass und ein Limiter, damit keine tieffrequenten Anteile die Folie überlasten.
Welcher Verstärker passt zum TPL-200/B?
Ein stabiler Verstärker mit sauberem Hochpass davor; bei 101 dB kommt es weniger auf Leistung als auf Kontrolle an. Für Beschallung ist ein Kanal mit Limiter-Funktion sinnvoll, im Hifi-Einsatz reicht jede rauscharme Endstufe.
Bei 42.audio bekommst du den BEYMA TPL-200/B mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Spezifikationen
| Hersteller | BEYMA |
| Kategorie | AMT Tweeter |
| Serie | TPL |
| Belastbarkeit (W) | 120 |
| Empfindlichkeit (dB) | 101 |
| Frequenz von (Hz) | 1000 |
| Frequenz bis (Hz) | 23000 |
