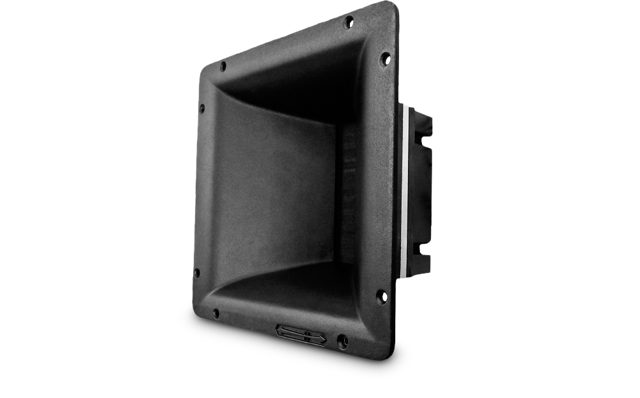

BEYMA TPL-200/H
BEYMA TPL-200/H — AMT-Treiber
120 W AES - 104 dB - 1000 – 23000 Hz
Art.-Nr.: 42A-CHS-AT-BEY-0001
Dokumente
BEYMA TPL-200/H — AMT-Treiber
120 W AES · 104 dB Empfindlichkeit · Frequenzbereich 1000 Hz – 23000 Hz
Technische Daten
- Belastbarkeit: 120 W AES
- Empfindlichkeit: 104 dB
- Frequenzbereich: 1000 – 23000 Hz
Serie: TPL · Artikel-Nr: 42A-CHS-AT-BEY-0001
Beyma TPL-200/H: AMT mit Horn, 104 dB Empfindlichkeit und 120 W AES für PA
Mit 104 dB Empfindlichkeit bewegt sich der Beyma TPL-200/H in einem Bereich, der sonst Kompressionstreibern vorbehalten ist. Er ist die hornbelastete Ausführung des großen TPL-Modells: Der Hornvorsatz koppelt die gefaltete Membran effizienter an die Luft, erhöht den Wirkungsgrad und gibt der Abstrahlung eine definierte Richtung. 120 W AES Belastbarkeit und ein Übertragungsbereich von 1.000 Hz bis 23.000 Hz vervollständigen das Bild.
Warum überhaupt ein AMT statt eines Kompressionstreibers? Ein Kompressionstreiber presst die Luft durch einen Phase-Plug und eine schmale Kammer, was bei hohem Pegel Verzerrungen erzeugt. Der Air-Motion-Transformer erreicht seine Geschwindigkeitsübersetzung durch die Faltung der Folie selbst, ohne Kompressionskammer. Die Membran hat kaum Masse, keine Schwingspule und keinen Träger, was das Ausschwingverhalten sauber hält. Das Horn des TPL-200/H nutzt diesen Antrieb und liefert die Bündelung, die für Beschallung über größere Distanz nötig ist.
Einsatz und Gehäuse
Der TPL-200/H ist für 2-Wege-PA-Tops mit hochempfindlichen Tieftönern, für Hornsysteme im Hifi mit passenden Basshörnern und für Studio-Hauptmonitore mit größerem Hörabstand gemacht. Trenne deutlich oberhalb von 1.000 Hz. In Beschallungssystemen empfiehlt sich ein Hochpass mit 24 dB/Okt. und ein Limiter; 12 dB/Okt. sind nur bei hoher Trennung und moderatem Pegel ausreichend. Die 120 W AES beziehen sich auf gefiltertes Programm oberhalb der Trennfrequenz.
Das Horn bestimmt die Abstrahlung, deshalb richtest du es auf die Hörzone aus und montierst es hochkant. Wegen der hohen Empfindlichkeit von 104 dB benötigst du in passiven Weichen einen ordentlich dimensionierten Spannungsteiler, in aktiven Systemen genügt ein kleiner Kanal mit gutem Rauschabstand. 42.audio führt Beyma und stellt in der Chassis-Datenbank die TPL-Modelle mit und ohne Horn nebeneinander, sodass sich Empfindlichkeit und Abstrahlung direkt vergleichen lassen.
Worauf du achten solltest
- 104 dB Empfindlichkeit: sehr hoher Pegel, Anpassung an Tieftöner zwingend.
- 120 W AES Belastbarkeit für gefiltertes Signal oberhalb der Trennung.
- Einsatz ab 1.000 Hz, Trennung deutlich darüber, Hochpass mindestens 12 dB/Okt.
- Horn bündelt: Ausrichtung auf die Hörzone, stehende Montage.
- Übertragung bis 23.000 Hz.
Häufige Fragen
Kann der TPL-200/H einen Kompressionstreiber im PA-Top ersetzen?
In 2-Wege-Tops mit Trennung deutlich über 1.000 Hz ja: 104 dB und 120 W AES reichen für Beschallung mittlerer Größe. Der Tieftöner muss allerdings bis zur Trennfrequenz sauber spielen, weil der TPL-200/H nicht unterhalb von 1.000 Hz arbeitet.
Was unterscheidet TPL-200/H und TPL-200/B?
Gleicher AMT-Treiber, gleiche 120 W AES, gleicher Bereich von 1.000 bis 23.000 Hz. Der /H hat das Horn und erreicht damit 104 dB bei gebündelter Abstrahlung, der /B arbeitet ohne Horn, breiter und mit weniger Pegel.
Taugt der TPL-200/H auch für Hifi?
Ja, vor allem in Hornsystemen mit hochempfindlichen Bässen. Bei üblichen Hifi-Tieftönern musst du den Pegel deutlich absenken, und ein rauscharmer Verstärker ist wichtig, weil 104 dB jedes Grundrauschen hörbar machen.
Bei 42.audio bekommst du den BEYMA TPL-200/H mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Spezifikationen
| Hersteller | BEYMA |
| Kategorie | AMT Tweeter |
| Serie | TPL |
| Belastbarkeit (W) | 120 |
| Empfindlichkeit (dB) | 104 |
| Frequenz von (Hz) | 1000 |
| Frequenz bis (Hz) | 23000 |
