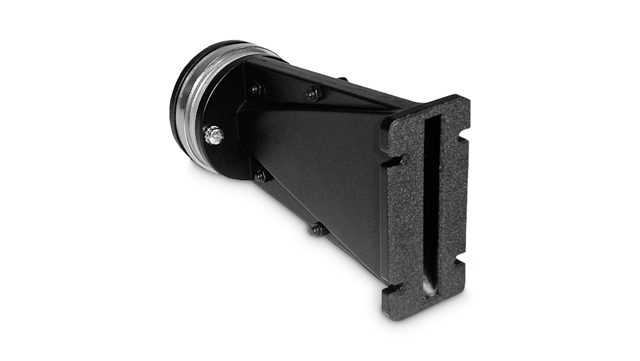

BEYMA WL4
BEYMA WL4 — 0.8" / 0.8 Zoll · Kompressionstreiber mit Waveguide · Hochtöner / HF-Treiber
40 W AES - 5 Ω
Art.-Nr.: 42A-CHS-KW-BEY-0001
Dokumente
BEYMA WL4 — 0.8" · Kompressionstreiber mit Waveguide
40 W AES
Technische Daten
- Durchmesser: 0.8 "
- Belastbarkeit: 40 W AES
- Impedanz: 5 Ω
Serie: WL · Artikel-Nr: 42A-CHS-KW-BEY-0001
Beyma WL4: 0,8"-Kompressionstreiber mit Waveguide und 700 Hz Resonanzfrequenz
Der Beyma WL4 ist die Basisversion der WL-Serie: ein Kompressionstreiber mit 0,8"-Halsöffnung und fest zugeordnetem Waveguide, 40 W AES Belastbarkeit, 5 Ω Nennimpedanz und einer Resonanzfrequenz von 700 Hz. Das Prinzip der Serie: Treiber und Waveguide bilden eine abgestimmte Einheit, die Abstrahlung ist damit ab Werk definiert und nicht von der Hornwahl abhängig.
Bemerkenswert ist die tiefe Resonanzfrequenz für einen so kleinen Hals. 700 Hz bedeuten eine nachgiebig aufgehängte Membran, die weiter nach unten arbeiten kann als viele 1"-Treiber mit Schraubanschluss. Die Kehrseite: 40 W AES sind eine Ansage an die Weiche, nicht an den Verstärker – die Belastbarkeit ist die eines Hochtöners für Studio-Nahfeld, Heimanwendungen und kleine Monitore, nicht die einer Tourbox. In diesem Rahmen bietet der WL4 eine Kombination, die bei Kompressionstreibern selten ist: kleiner Hals für breite, gleichmäßige Abstrahlung im Hochton und eine Fs, die eine relativ tiefe Anbindung an einen 6"-Mitteltieftöner zulässt.
Einsatz und Gehäuse
Trennfrequenz: mindestens eine Oktave über den 700 Hz Fs, also in einem Bereich, in dem ein 6"-Tieftöner ohnehin zu bündeln beginnt – ein gutes Zusammenspiel der Richtcharakteristiken. Weil die Belastbarkeit mit 40 W AES begrenzt ist, solltest du steil trennen (24 dB/Oktave) und einen Peak-Limiter setzen, wenn der WL4 an einer leistungsstarken Endstufe hängt. Aktive 2-Wege-Konzepte mit DSP sind hier die natürliche Wahl, weil sie Trennung, Limiter und Zeitversatz zum Tieftöner in einem Gerät lösen.
Die 5 Ω Nennimpedanz sind für jede 4-Ω-taugliche Endstufe unkritisch, müssen aber bei passiven Weichen in die Berechnung. Das integrierte Waveguide setzt du direkt in die Schallwand; ein weiteres Horn ist nicht vorgesehen. Für höhere Belastbarkeit bei gleicher Halsgröße und gleicher Fs gibt es in der WL-Serie den WL4Fe/N mit Ferritmagnet; die Übersicht aller Beyma-Kompressionstreiber und -Hörner steht in der Chassis-Datenbank auf 42.audio.
Worauf du achten solltest
- 40 W AES: Weiche steil auslegen, Limiter bei starken Endstufen
- Fs 700 Hz: tiefere Trennung möglich als bei vielen 1"-Treibern
- 5 Ω: an 4-Ω-fähigen Verstärkern betreiben, in passiver Weiche einrechnen
- Waveguide fest integriert – Einbau direkt in die Schallwand
Häufige Fragen
Für welche Boxen ist der WL4 gedacht?
Für kompakte 2-Wege-Konzepte mit kleinem Mitteltieftöner: Nahfeldmonitore, Heimlautsprecher mit Hornhochton, kleine Säulen. Überall dort, wo 40 W AES als Hochtonbelastbarkeit ausreichen und das flache Waveguide die Bautiefe klein hält.
Wie tief darf ich den WL4 trennen?
Die Faustregel lautet eine Oktave über Fs, also oberhalb von 700 Hz und mit steiler Flanke. Näher an die Resonanz gehst du nur mit aktiver Weiche und Limiter, sonst leidet die Membran bei Pegelspitzen.
Was unterscheidet WL4 und WL4Fe/N?
Gleiche Halsöffnung, gleiche Nennimpedanz, gleiche Resonanzfrequenz. Der WL4Fe/N hat einen Ferritmagneten und eine höhere Belastbarkeit; welcher besser passt, hängt vom Pegelbedarf ab. Die Detailwerte beider Treiber findest du in der Chassis-Datenbank.
Bei 42.audio bekommst du den BEYMA WL4 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 5 Ω |
|---|---|
| Resonanzfrequenz fs | 700 Hz |
| Äquivalentvolumen Vas | 1,1 l |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver + Waveguide |
| Serie | WL |
| Impedanz (Ω) | 5 |
| Belastbarkeit (W) | 40 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 0.8 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 700 |
