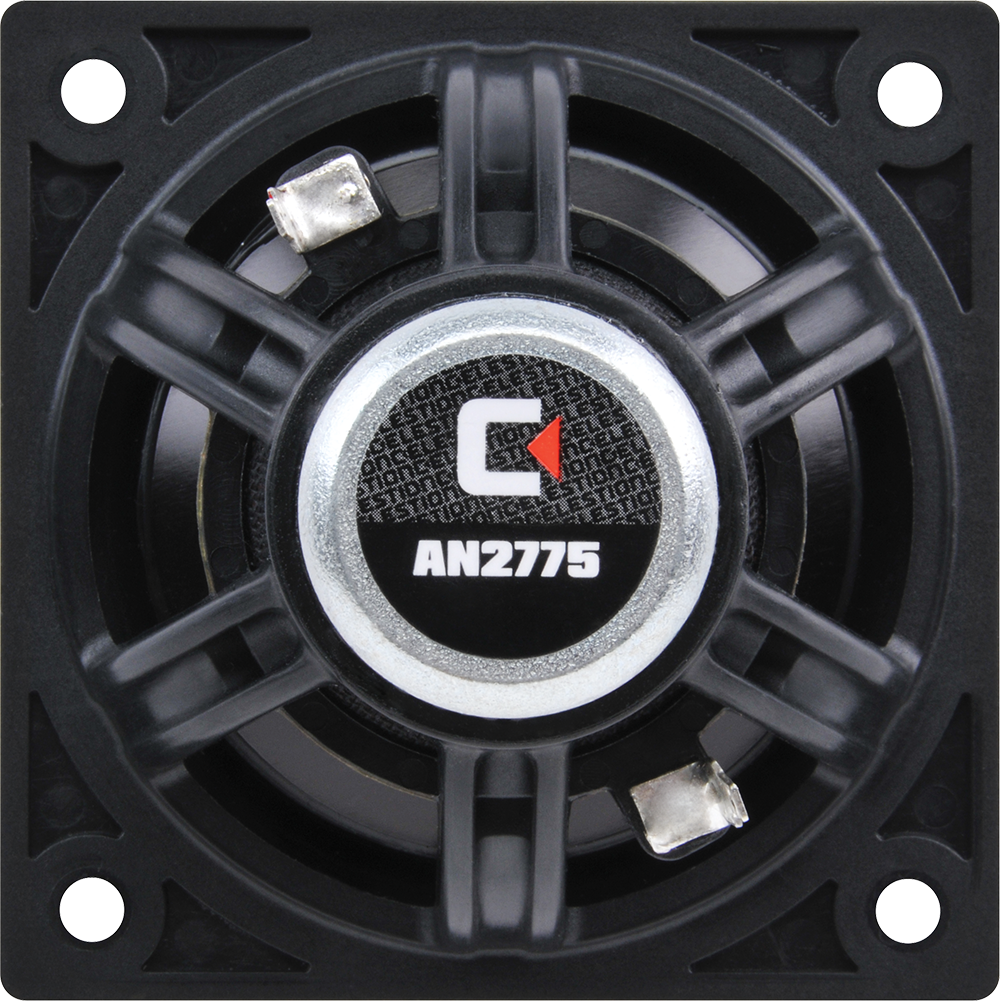

CELESTION AN2775
CELESTION AN2775 — 2.75" / 2.75 Zoll · Breitbänder · Neodym
20 W AES - 84 dB - 160 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-BB-CEL-0004
Dokumente
CELESTION AN2775 — 2.75" · Breitbänder
2.75-inch neodymium magnet compact full range driver
20 W AES · 84 dB Empfindlichkeit · Frequenzbereich 160 Hz – 20000 Hz
Merkmale
- Square chassis profile for close coupling
- Integrated waveguide for greater HF dispersion
- Rigid aluminium cone
- Half roll elastomer surround
- Weatherproof
Technische Daten
- Durchmesser: 2.75 "
- Schwingspule: 0.75 "
- Belastbarkeit: 20 W
- Dauerbelastbarkeit: 40W
- Empfindlichkeit: 84 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Chassis: Glasfaserverstärktes ABS
- Membran: Aluminium
- Sicke: Elastomer
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Gewicht: 0.1 kg
- Einbautiefe: 45 mm
- Ausschnitt: 66.1mm / 2.6in
- Frequenzbereich: 160 – 20000 Hz
Thiele-Small-Parameter
- Fs: 123.3 Hz
- Qts: 0.959
- Qms: 5.408
- Qes: 1.166
- Vas: 3.57 l
- Xmax: 2.25 mm
- BL: 3.06 Tm
- Re: 5.26 Ω
- Le: 0.07 mH
- Mms: 0.0027 kg
- Sd: 0.0028 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-BB-CEL-0004
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Full Range |
| Serie | AN |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 20 |
| Empfindlichkeit (dB) | 84 |
| Frequenz von (Hz) | 160 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 2.75 |
| Schwingspule (Zoll) | 0.75 |
| Einbautiefe (mm) | 45 |
| Gewicht (kg) | 0.1 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.26 |
| Le (mH) | 0.07 |
| Fs (Hz) | 123.3 |
| Qms | 5.408 |
| Qes | 1.166 |
| Qts | 0.959 |
| Vas (l) | 3.57 |
| Xmax (mm) | 2.25 |
| BL (Tm) | 3.06 |
| Mms (kg) | 0.0027 |
| Sd (m²) | 0.0028 |
