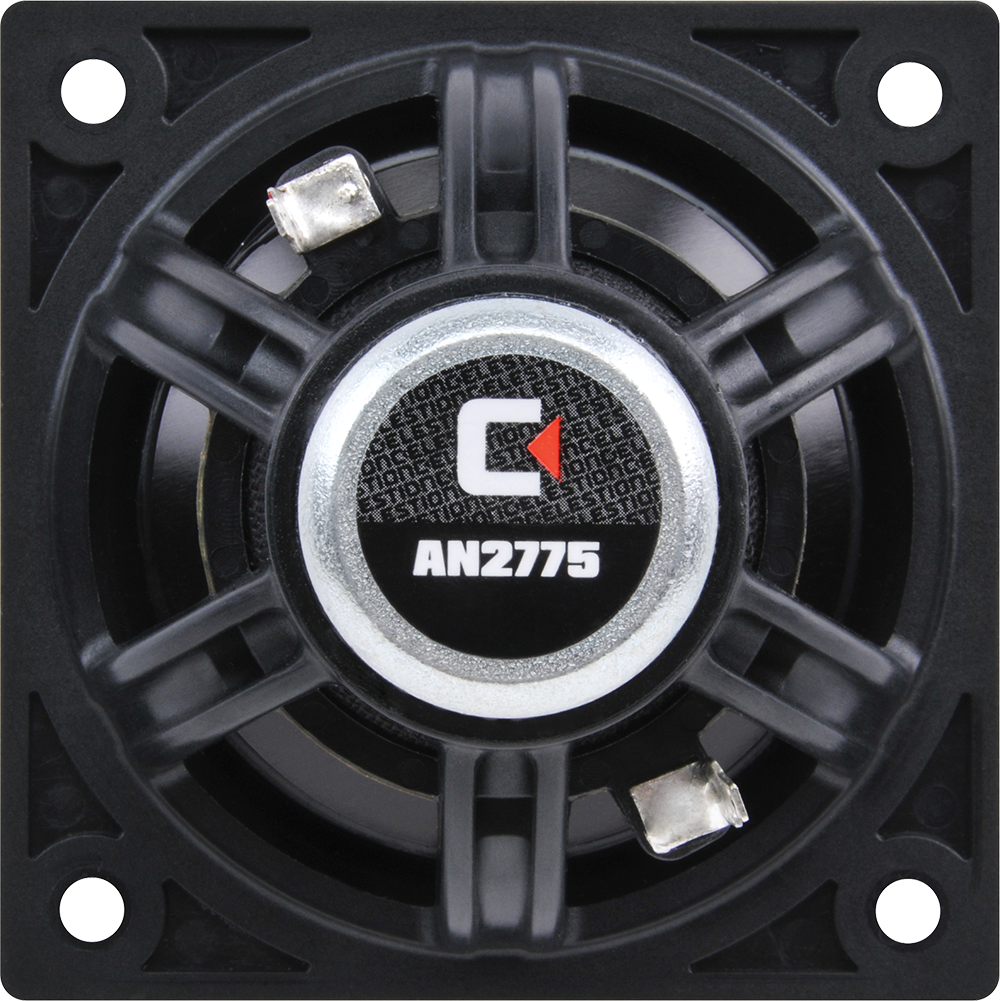

CELESTION AN2775
CELESTION AN2775 — 2.75" / 2.75 Zoll · Breitbänder · Neodym
20 W AES - 84 dB - 160 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-BB-CEL-0004
Dokumente
CELESTION AN2775 — 2.75" · Breitbänder
2,75"-Kompakt-Breitbänder mit Neodymmagnet
20 W AES · 84 dB Empfindlichkeit · Frequenzbereich 160 Hz – 20000 Hz
Merkmale
- Quadratisches Korbprofil für enge Kopplung
- Integrierter Waveguide für breitere Hochtonabstrahlung
- Steife Aluminiummembran
- Halbrunde Elastomersicke
- Wetterfest
Technische Daten
- Durchmesser: 2.75 "
- Schwingspule: 0.75 "
- Belastbarkeit: 20 W
- Dauerbelastbarkeit: 40W
- Empfindlichkeit: 84 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Chassis: Glasfaserverstärktes ABS
- Membran: Aluminium
- Sicke: Elastomer
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Gewicht: 0.1 kg
- Einbautiefe: 45 mm
- Ausschnitt: 66.1mm / 2.6in
- Frequenzbereich: 160 – 20000 Hz
Thiele-Small-Parameter
- Fs: 123.3 Hz
- Qts: 0.959
- Qms: 5.408
- Qes: 1.166
- Vas: 3.57 l
- Xmax: 2.25 mm
- BL: 3.06 Tm
- Re: 5.26 Ω
- Le: 0.07 mH
- Mms: 0.0027 kg
- Sd: 0.0028 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-BB-CEL-0004
Celestion AN2775: 2,75"-Breitbänder mit 84 dB, Neodym und wetterfester Aluminiummembran
Wer für Säulenlautsprecher, Beschallungszeilen oder kompakte Nahfeldboxen ein Chassis sucht, das mehr Membranfläche als ein 2"-Treiber bietet und sich trotzdem dicht packen lässt, landet beim Celestion AN2775. Der Breitbänder aus der AN-Serie kombiniert eine steife Aluminiummembran mit 28 cm² Fläche, eine Halbrollsicke aus Elastomer und einen Neodymmagneten in einem quadratischen Chassis aus glasfaserverstärktem ABS.
84 dB Kennschalldruck an 8 Ω, 20 W AES beziehungsweise 40 W Dauerbelastbarkeit und ein Übertragungsbereich von 160 bis 20.000 Hz – das ist das Profil. Ein integrierter Waveguide hält die Abstrahlung im Hochton breiter, als es die Membran allein könnte, und die wetterfeste Ausführung öffnet den Weg nach draußen. Mit 0,1 kg ist der Treiber so leicht, dass auch Deckenmodule oder Zeilen aus vielen Einheiten mechanisch unkritisch bleiben.
Einsatz und Gehäuse
Fs 123,3 Hz, Qts 0,959, Vas 3,57 l: Das hohe Qts zeigt, dass eine Bassreflexabstimmung wenig Sinn ergibt. Der EBP von 106 liegt zwar rechnerisch im Reflexbereich, aber ein Chassis mit so hoher Gesamtgüte reagiert auf ein abgestimmtes Volumen träge und mit einer Überhöhung um die Resonanz. Ein kleines geschlossenes Abteil ist die robuste Wahl; das Volumen darf deutlich unter Vas liegen, weil die Einbauresonanz ohnehin über 160 Hz landen wird, wo der spezifizierte Bereich beginnt. Genaue Werte liefert die Gehäuseberechnung bei 42.audio.
Nach unten trennst du den AN2775 mit einem Hochpass deutlich oberhalb von 160 Hz zu einem Tieftöner oder Subwoofer. Nach oben spielt er ohne Weiche bis 20.000 Hz durch; wer die Höhen einer Zeile aus vielen Chassis linearisieren will, greift zu DSP oder einem einfachen Shelving-Glied. 2,25 mm Xmax sind der lineare Hub, den du dabei zur Verfügung hast.
Worauf du achten solltest
- 8 Ω, Re 5,26 Ω – bei Verschaltung mehrerer Treiber die Gesamtimpedanz auf den Verstärker abstimmen
- Einbautiefe 45 mm, Ausschnitt 66,1 mm – flache Gehäuse möglich
- Xmax 2,25 mm – Hochpass oberhalb von 160 Hz setzen
- Nur 0,1 kg dank Neodym – gut für Deckenmodule und lange Zeilen
Häufige Fragen
Eignet sich der AN2775 für eine Lautsprechersäule?
Ja, dafür ist er gebaut. Das quadratische Chassis erlaubt geringe Abstände zwischen den Membranen, und der Waveguide hält die Hochtonabstrahlung breit. Den Bass übernimmt ein separates Chassis unterhalb von 160 Hz.
Welchen Verstärker braucht der AN2775?
20 W AES pro Chassis reichen völlig, entscheidend ist der Hochpass. Bei mehreren Treibern rechnest du die Gesamtimpedanz aus Reihen- und Parallelgruppen aus und wählst den Verstärker danach.
Was unterscheidet den AN2775 vom nächstgrößeren Modell der Serie?
Das nächstgrößere AN-Modell, hat eine dickere Schwingspule und bringt mehr Wirkungsgrad und Belastbarkeit, verzichtet aber auf den integrierten Waveguide. Der AN2775 bleibt kompakter und ist mit 0,1 kg spürbar leichter.
Celestion AN2775: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der AN2775 ist ein 2,75-Zoll-Breitbänder mit Neodymmagnet aus der Serie AN und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION AN2775 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Full Range |
| Serie | AN |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 20 |
| Empfindlichkeit (dB) | 84 |
| Frequenz von (Hz) | 160 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 2.75 |
| Schwingspule (Zoll) | 0.75 |
| Einbautiefe (mm) | 45 |
| Gewicht (kg) | 0.1 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.26 |
| Le (mH) | 0.07 |
| Fs (Hz) | 123.3 |
| Qms | 5.408 |
| Qes | 1.166 |
| Qts | 0.959 |
| Vas (l) | 3.57 |
| Xmax (mm) | 2.25 |
| BL (Tm) | 3.06 |
| Mms (kg) | 0.0027 |
| Sd (m²) | 0.0028 |
