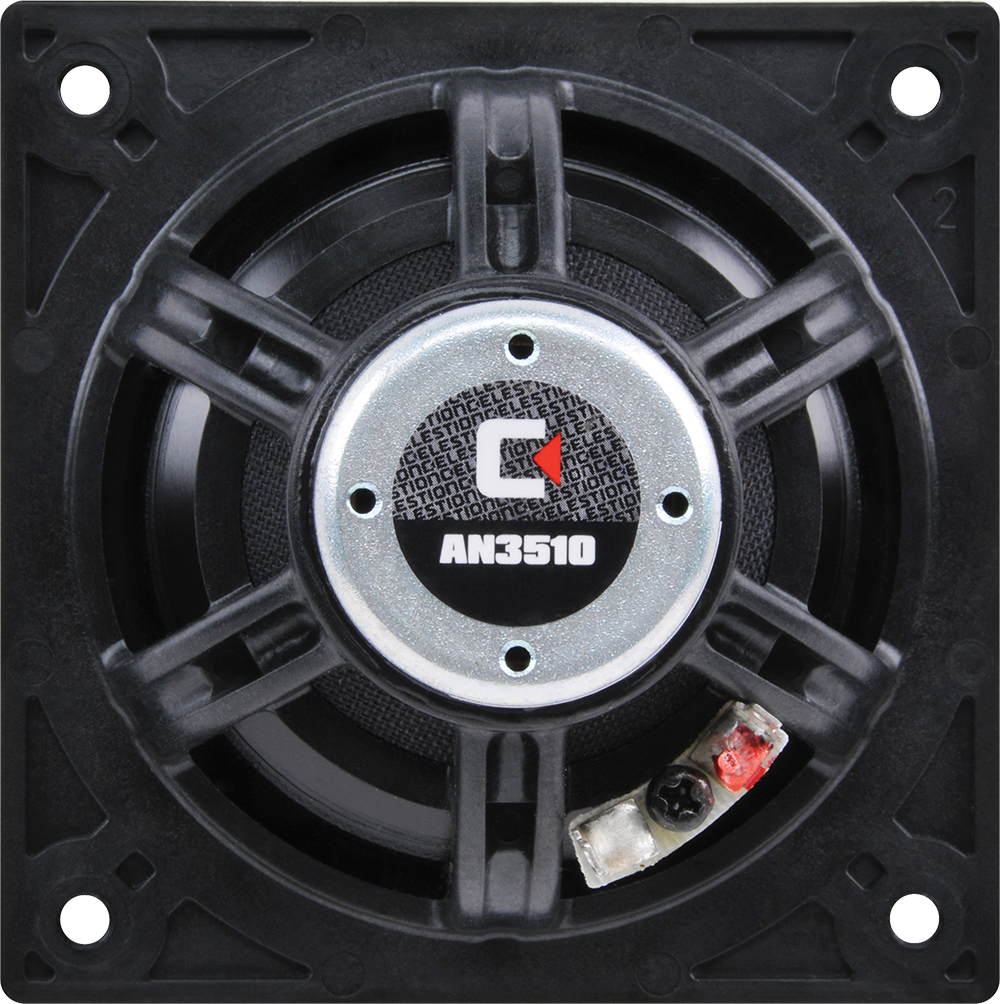

CELESTION AN3510
CELESTION AN3510 — 3.5" / 3.5 Zoll · Breitbänder · Neodym
35 W AES - 87 dB - 98 – 18500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-BB-CEL-0005
Dokumente
CELESTION AN3510 — 3.5" · Breitbänder
3.5-inch neodymium magnet compact full range driver
35 W AES · 87 dB Empfindlichkeit · Frequenzbereich 98 Hz – 18500 Hz
Merkmale
- Square chassis profile for close coupling
- Rigid aluminium cone
- Half roll elastomer surround
- Weatherproof
Technische Daten
- Durchmesser: 3.5 "
- Schwingspule: 1 "
- Belastbarkeit: 35 W
- Dauerbelastbarkeit: 70W
- Empfindlichkeit: 87 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Chassis: Glasfaserverstärktes ABS
- Membran: Aluminium
- Sicke: Elastomer
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Gewicht: 0.16 kg
- Einbautiefe: 50 mm
- Ausschnitt: 78.8mm / 3.1in
- Frequenzbereich: 98 – 18500 Hz
Thiele-Small-Parameter
- Fs: 113.4 Hz
- Qts: 0.646
- Qms: 5.093
- Qes: 0.74
- Vas: 1.87 l
- Xmax: 2.25 mm
- BL: 4.56 Tm
- Re: 5.73 Ω
- Le: 0.14 mH
- Mms: 0.0038 kg
- Sd: 0.0038 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-BB-CEL-0005
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Full Range |
| Serie | AN |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 35 |
| Empfindlichkeit (dB) | 87 |
| Frequenz von (Hz) | 98 |
| Frequenz bis (Hz) | 18500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 3.5 |
| Schwingspule (Zoll) | 1 |
| Einbautiefe (mm) | 50 |
| Gewicht (kg) | 0.16 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.73 |
| Le (mH) | 0.14 |
| Fs (Hz) | 113.4 |
| Qms | 5.093 |
| Qes | 0.74 |
| Qts | 0.646 |
| Vas (l) | 1.87 |
| Xmax (mm) | 2.25 |
| BL (Tm) | 4.56 |
| Mms (kg) | 0.0038 |
| Sd (m²) | 0.0038 |
