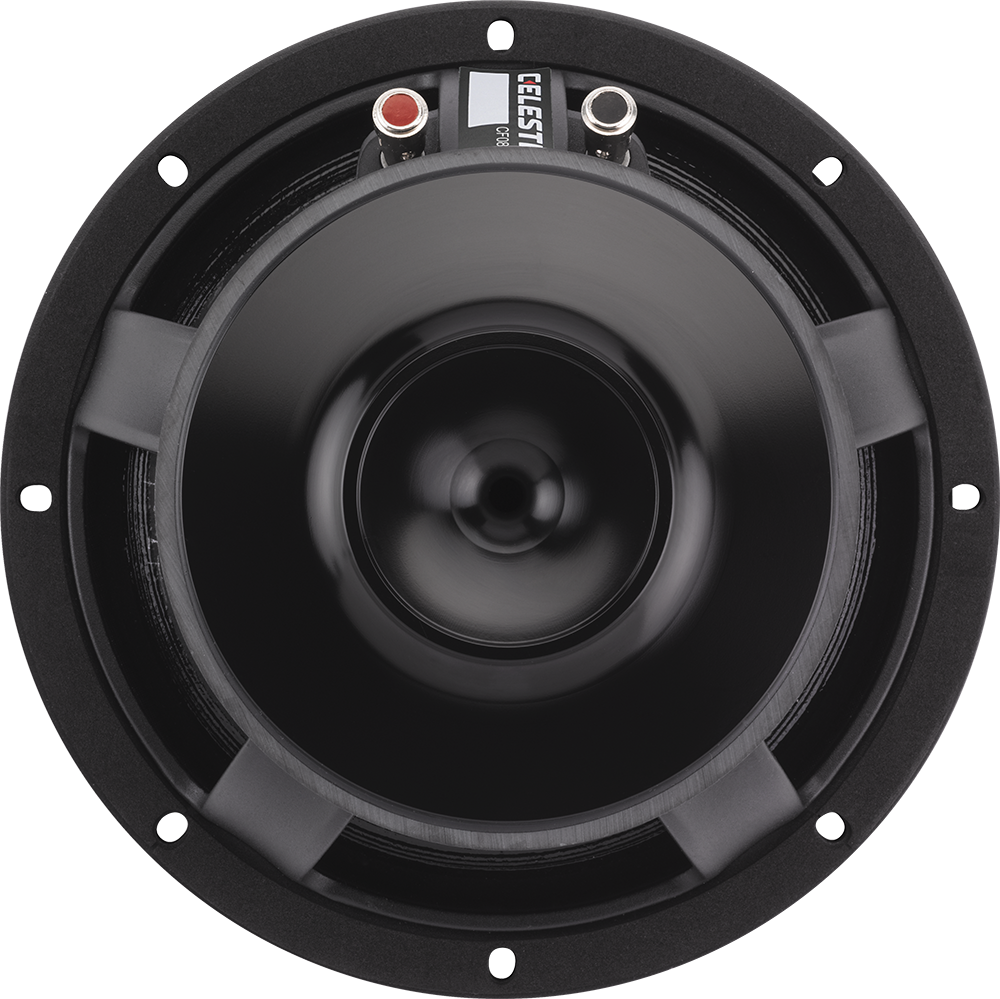

CELESTION CF0820M
CELESTION CF0820M — 8" / 8 Zoll · Tieftöner · Ferrit
250 W AES - 98 dB - 150 – 6000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0003
Dokumente
CELESTION CF0820M — 8" · Tieftöner
8-inch, cast aluminium chassis, ferrite magnet midrange driver
250 W AES · 98 dB Empfindlichkeit · Frequenzbereich 150 Hz – 6000 Hz
Merkmale
- Dedicated midrange driver
- Copper sleeved pole reduces HF inductive rise
- Narrow edged chassis for close packing
- Airflow vented for dynamic heat dispersion
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 2 "
- Belastbarkeit: 250 W
- Dauerbelastbarkeit: 500W
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Aluminium-Druckguss
- Membran: Imprägniertes Papier
- Sicke: Gewebeversiegelt
- Aufhängung: Einfach
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupferkaschiertes Aluminium
- Gewicht: 3.4 kg
- Einbautiefe: 113 mm
- Ausschnitt: 187mm / 7.4in
- Frequenzbereich: 150 – 6000 Hz
Thiele-Small-Parameter
- Fs: 202 Hz
- Qts: 0.567
- Qms: 1.784
- Qes: 0.831
- Vas: 2.12 l
- Xmax: 3.5 mm
- BL: 13.27 Tm
- Re: 5.39 Ω
- Le: 0.12 mH
- Mms: 0.0214 kg
- Sd: 0.0227 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0003
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Serie | CF |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 250 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 150 |
| Frequenz bis (Hz) | 6000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 2 |
| Einbautiefe (mm) | 113 |
| Gewicht (kg) | 3.4 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.39 |
| Le (mH) | 0.12 |
| Fs (Hz) | 202 |
| Qms | 1.784 |
| Qes | 0.831 |
| Qts | 0.567 |
| Vas (l) | 2.12 |
| Xmax (mm) | 3.5 |
| BL (Tm) | 13.27 |
| Mms (kg) | 0.0214 |
| Sd (m²) | 0.0227 |
