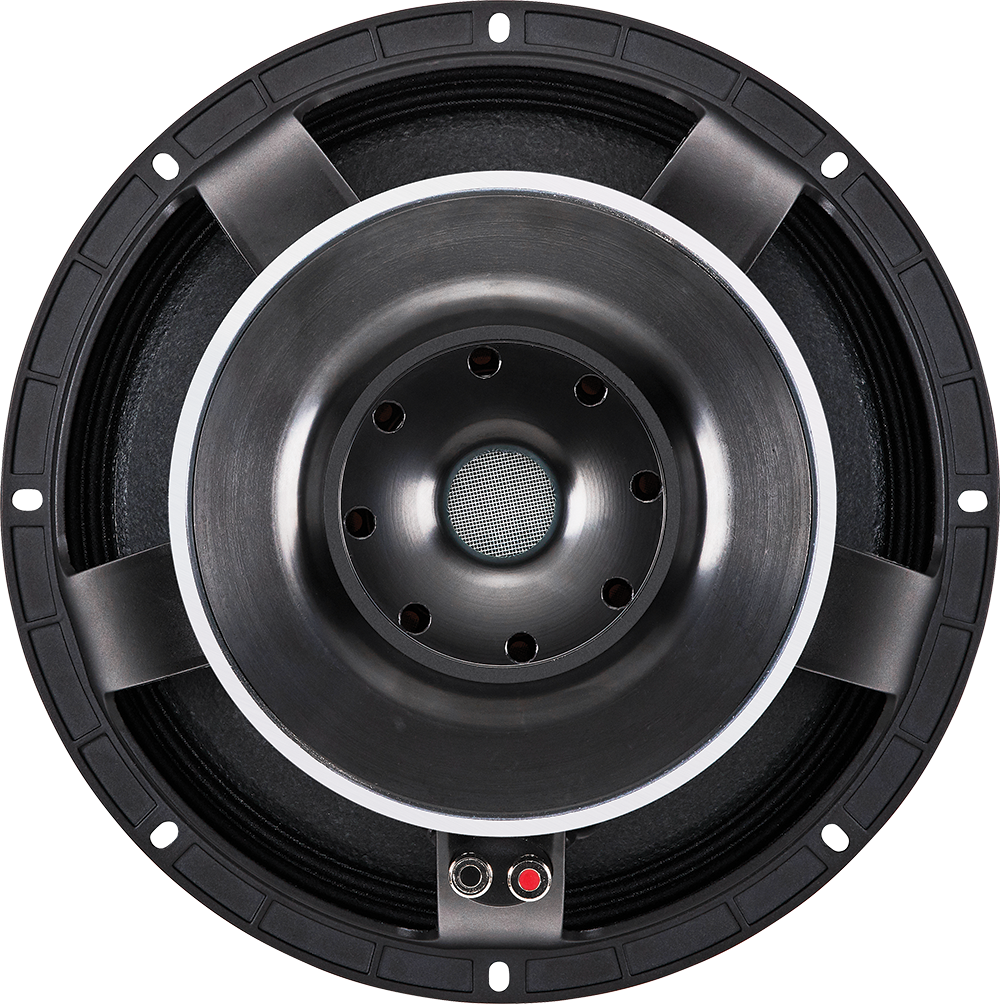

CELESTION CF1230F
CELESTION CF1230F — 12" / 12 Zoll · Tieftöner · Ferrit
500 W AES - 98 dB - 50 – 3000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0007
Dokumente
CELESTION CF1230F — 12" · Tieftöner
12-inch, cast aluminium chassis, ferrite magnet LF driver
500 W AES · 98 dB Empfindlichkeit · Frequenzbereich 50 Hz – 3000 Hz
Merkmale
- Balanced airflow venting provides enhanced cooling
- Single demodulation ring
- Glass loaded paper cone with weather-resistant impregnation
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 3 "
- Belastbarkeit: 500 W
- Dauerbelastbarkeit: 1000W
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Aluminium-Druckguss
- Membran: Glasfaserverstärktes Papier (witterungsbeständig)
- Sicke: Gewebeversiegelt
- Aufhängung: Einfach
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 6.8 kg
- Einbautiefe: 153 mm
- Ausschnitt: 285.6mm / 11.24in
- Frequenzbereich: 50 – 3000 Hz
Thiele-Small-Parameter
- Fs: 56.5 Hz
- Qts: 0.317
- Qms: 4.33
- Qes: 0.342
- Vas: 49.61 l
- Xmax: 7.5 mm
- BL: 18.33 Tm
- Re: 5.08 Ω
- Le: 0.74 mH
- Mms: 0.0638 kg
- Sd: 0.0531 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0007
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Serie | CF |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 500 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 3000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 153 |
| Gewicht (kg) | 6.8 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.08 |
| Le (mH) | 0.74 |
| Fs (Hz) | 56.5 |
| Qms | 4.33 |
| Qes | 0.342 |
| Qts | 0.317 |
| Vas (l) | 49.61 |
| Xmax (mm) | 7.5 |
| BL (Tm) | 18.33 |
| Mms (kg) | 0.0638 |
| Sd (m²) | 0.0531 |
