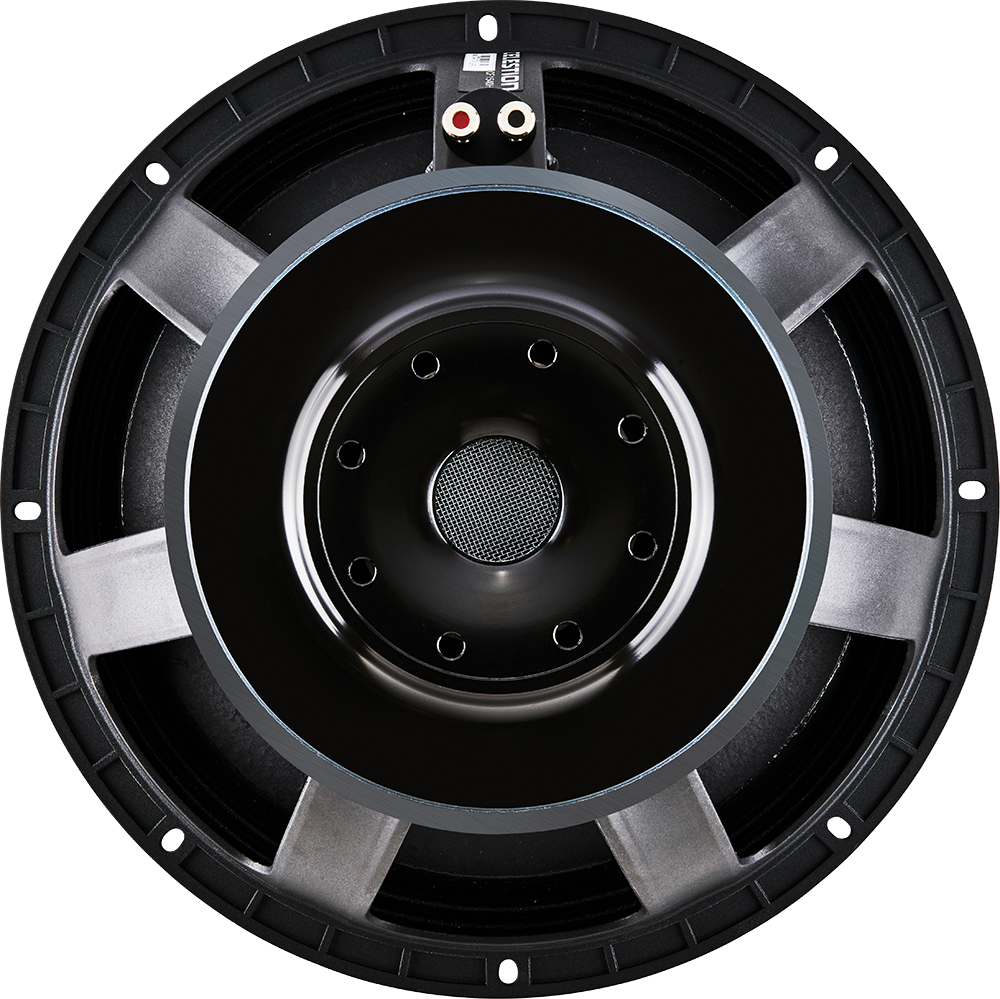

CELESTION CF1540HD
CELESTION CF1540HD — 15" / 15 Zoll · Tieftöner · Ferrit
1200 W AES - 97 dB - 35 – 2000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0009
Dokumente
CELESTION CF1540HD — 15" · Tieftöner
15-inch, cast aluminium chassis, ferrite magnet LF driver
1200 W AES · 97 dB Empfindlichkeit · Frequenzbereich 35 Hz – 2000 Hz
Merkmale
- Balanced airflow venting provides enhanced cooling
- Twin demodulation rings
- Optimised double suspension
- Glass loaded paper cone with weather-resistant impregnation
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 4 "
- Belastbarkeit: 1200 W
- Dauerbelastbarkeit: 2400W
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Aluminium-Druckguss
- Membran: Glasfaserverstärktes Papier (witterungsbeständig)
- Sicke: Gewebeversiegelt
- Aufhängung: Doppelt
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 11.2 kg
- Einbautiefe: 184 mm
- Ausschnitt: 354mm / 13.94in
- Frequenzbereich: 35 – 2000 Hz
Thiele-Small-Parameter
- Fs: 40.8 Hz
- Qts: 0.305
- Qms: 5.591
- Qes: 0.323
- Vas: 108.3 l
- Xmax: 10.5 mm
- BL: 24.4 Tm
- Re: 5.15 Ω
- Le: 1.22 mH
- Mms: 0.1455 kg
- Sd: 0.0855 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0009
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Serie | CF |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1200 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 35 |
| Frequenz bis (Hz) | 2000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 184 |
| Gewicht (kg) | 11.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.15 |
| Le (mH) | 1.22 |
| Fs (Hz) | 40.8 |
| Qms | 5.591 |
| Qes | 0.323 |
| Qts | 0.305 |
| Vas (l) | 108.3 |
| Xmax (mm) | 10.5 |
| BL (Tm) | 24.4 |
| Mms (kg) | 0.1455 |
| Sd (m²) | 0.0855 |
